vektorový síťový analyzátor RIGOL DNA6262-R
RIGOL DNA6262-R je dvouportový rackový vektorový analyzátor sítí s frekvenčním rozsahem 5 kHz až 26,5 GHz. Nabízí široké frekvenční pokrytí, měření kompletních S-parametrů a konektory 3.5 mm (M) pro přesnou práci v mikrovlnném pásmu. Rackové provedení umožňuje jeho instalaci do pevných měřicích sestav a testovacích systémů.
RIGOL DNA6262-R patří mezi dvouportové modely řady DNA6000 s nejširším frekvenčním rozsahem. Měření pokrývá pásmo od 5 kHz do 26,5 GHz, takže analyzátor umožňuje sledovat chování RF a mikrovlnných zařízení v širokém rozsahu frekvencí. Pomocí dvou měřicích portů lze vyhodnocovat parametry S11, S21, S12 a S22 a analyzovat odrazové i přenosové vlastnosti měřeného zařízení.
Pro práci až do 26,5 GHz je DNA6262-R vybaven konektory 3.5 mm (M) s impedancí 50 Ω. Naměřená data lze zobrazovat například ve formě Smithova diagramu, polární charakteristiky, SWR, fáze nebo skupinového zpoždění. K dispozici je také analýza v časové oblasti, která rozšiřuje možnosti vyhodnocení naměřených charakteristik a může pomoci při hledání změn nebo nespojitostí v měřeném obvodu.
Při měření lze využít de-embedding pro kompenzaci vlivu kabelů, adaptérů a dalších částí měřicí sestavy. Přístroj podporuje mechanické i elektronické kalibrační sady, takže lze měření přizpůsobit konkrétnímu způsobu zapojení. DNA6262-R dosahuje dynamického rozsahu až 127 dB a nabízí frekvenční rozlišení 1 Hz. Šířku pásma IF lze nastavit od 1 Hz do 10 MHz a jeden sweep může obsahovat až 100 001 měřicích bodů. Maximální výstupní výkon činí +10 dBm.
Racková konstrukce je vhodná především pro trvalou instalaci do měřicích stojanů a zařízení, kde analyzátor pracuje jako součást větší testovací sestavy. Pro komunikaci jsou k dispozici rozhraní LAN, USB Host, USB Device, HDMI, GPIB a Application I/O. Analyzátor podporuje také Web Control pro vzdálené ovládání a standardní SCPI příkazy, které umožňují řízení měření pomocí externího softwaru.
DNA6262-R je racková varianta modelu RIGOL DNA6262 ve stolním provedení. Stolní verze je vhodná tam, kde se s analyzátorem pracuje samostatně přímo na pracovním stole. Rackové provedení naopak dává smysl při pevné instalaci do měřicích stojanů, automatických testovacích sestav nebo jiných zařízení s rackovou konstrukcí.
Technické parametry
- Frekvenční rozsah: 5 kHz až 26,5 GHz
- Počet portů: 2
- Konektory: 3.5 mm (M)
- Dynamický rozsah: až 127 dB (typ.)
- Maximální výstupní výkon: +10 dBm
- Frekvenční rozlišení: 1 Hz
- IF BW: 1 Hz až 10 MHz
- Počet měřicích bodů: 1 až 100 001
- Interní úložiště: 256 GB
- Rozhraní: LAN, USB Host, USB Device, HDMI, GPIB, Application I/O
- Podpora SCPI: ano
- Web Control: ano
- Impedance portů: 50 Ω
Srovnání rackových modelů řady DNA6000-R
| Model | Porty | Frekvenční rozsah | Konektory |
|---|---|---|---|
| DNA6082-R | 2 | 5 kHz – 8,5 GHz | N (F) |
| DNA6084-R | 4 | 5 kHz – 8,5 GHz | N (F) |
| DNA6142-R | 2 | 5 kHz – 14 GHz | N (F) |
| DNA6144-R | 4 | 5 kHz – 14 GHz | N (F) |
| DNA6202-R | 2 | 5 kHz – 20 GHz | 3.5 mm (M) |
| DNA6204-R | 4 | 5 kHz – 20 GHz | 3.5 mm (M) |
| DNA6262-R | 2 | 5 kHz – 26,5 GHz | 3.5 mm (M) |
| DNA6264-R | 4 | 5 kHz – 26,5 GHz | 3.5 mm (M) |

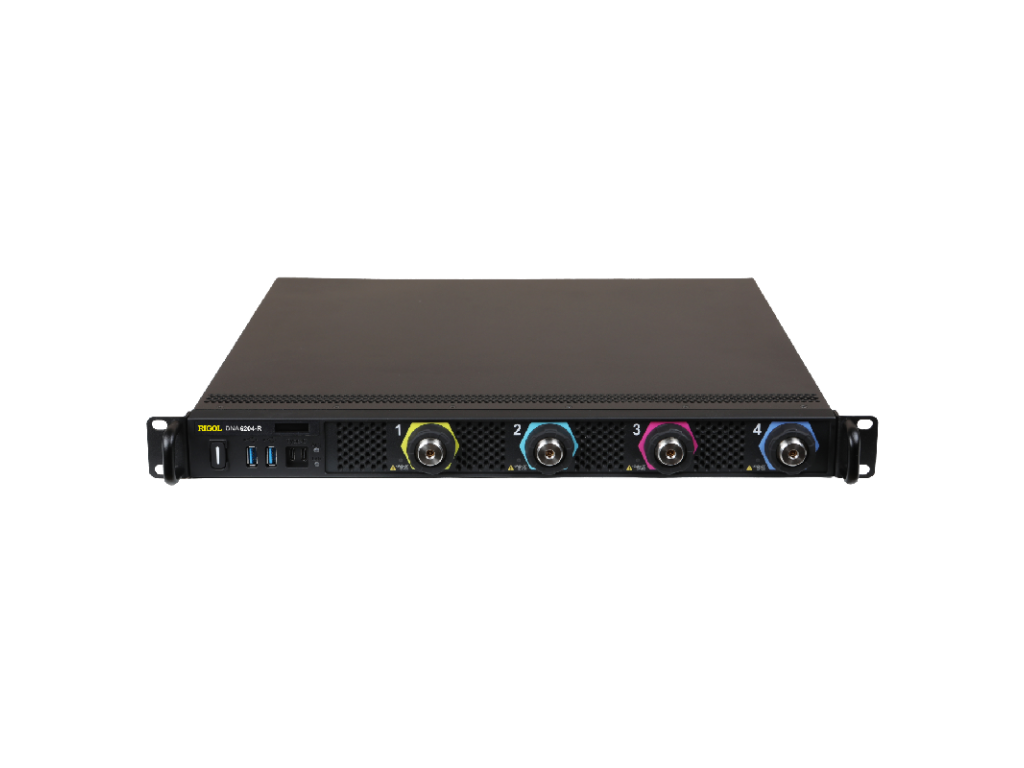

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba rackové verze přístroje se může lišit.
Doplňkové parametry
| Kategorie: | Analyzátory sítí |
|---|---|
| Hmotnost: | 7.3 kg |
