vektorový síťový analyzátor RIGOL DNA6204
DNA6204 je čtyřportový vektorový analyzátor sítí s frekvenčním rozsahem 5 kHz až 20 GHz. Kombinuje měření ve vyšších mikrovlnných pásmech s možností současného testování více přenosových cest, což usnadňuje charakterizaci složitějších RF a mikrovlnných zařízení.
DNA6204 je navržen pro měření aplikací, kde je potřeba spojit široký frekvenční rozsah s možností víceportové analýzy. Díky rozsahu 5 kHz až 20 GHz a čtyřem testovacím portům umožňuje efektivní měření směrovačů, vazebních členů, víceportových anténních systémů, diferenciálních struktur i dalších RF a mikrovlnných komponent. Současný přístup ke čtyřem portům zjednodušuje měřicí postupy a omezuje nutnost přepojování kabelů při složitějších testech.
Přístroj je vybaven 3.5 mm (M) konektory, které jsou určeny pro práci ve vyšších frekvenčních pásmech a umožňují využít celý potenciál měření až do 20 GHz. K dispozici jsou všechny důležité analytické nástroje včetně Smithova diagramu, SWR, polárního zobrazení, fázové analýzy, skupinového zpoždění a měření v časové oblasti. Funkce de-embeddingu, odstranění vlivu měřicích přípravků a podpora elektronických i mechanických kalibrací pomáhají dosahovat přesných a opakovatelných výsledků.
DNA6204 disponuje dynamickým rozsahem až 127 dB, nízkou úrovní šumu a frekvenčním rozlišením 1 Hz. Ovládání zajišťuje 10,1" kapacitní dotykový displej s rozlišením 1280 × 800 bodů doplněný o klasické ovládací prvky. Přístroj podporuje rozhraní LAN, USB Host, USB Device, HDMI, GPIB a Application I/O, vzdálené ovládání prostřednictvím Web Control a standardní SCPI příkazy, díky čemuž jej lze snadno začlenit do automatizovaných testovacích systémů nebo výrobních linek.
Technické parametry
- Frekvenční rozsah: 5 kHz až 20 GHz
- Počet portů: 4
- Konektory: 3.5 mm (M)
- Dynamický rozsah: až 127 dB (typ.)
- Maximální výstupní výkon: +10 dBm
- Frekvenční rozlišení: 1 Hz
- IF BW: 1 Hz až 10 MHz
- Počet měřicích bodů: 1 až 100 001
- Displej: 10,1" kapacitní dotykový
- Rozlišení displeje: 1280 × 800 px
- Interní úložiště: 256 GB
- Rozhraní: LAN, USB Host, USB Device, HDMI, GPIB, Application I/O
- Podpora SCPI: ano
- Web Control: ano
- Impedance portů: 50 Ω
- Hmotnost: < 13 kg
- Rozměry: 358,1 × 214,8 × 300 mm
Srovnání modelů řady DNA6000
| Model | Porty | Frekvenční rozsah | Konektory |
|---|---|---|---|
| DNA6082 | 2 | 5 kHz – 8,5 GHz | N (F) |
| DNA6084 | 4 | 5 kHz – 8,5 GHz | N (F) |
| DNA6142 | 2 | 5 kHz – 14 GHz | N (F) |
| DNA6144 | 4 | 5 kHz – 14 GHz | N (F) |
| DNA6202 | 2 | 5 kHz – 20 GHz | 3.5 mm (M) |
| DNA6204 | 4 | 5 kHz – 20 GHz | 3.5 mm (M) |
| DNA6262 | 2 | 5 kHz – 26,5 GHz | 3.5 mm (M) |
| DNA6264 | 4 | 5 kHz – 26,5 GHz | 3.5 mm (M) |

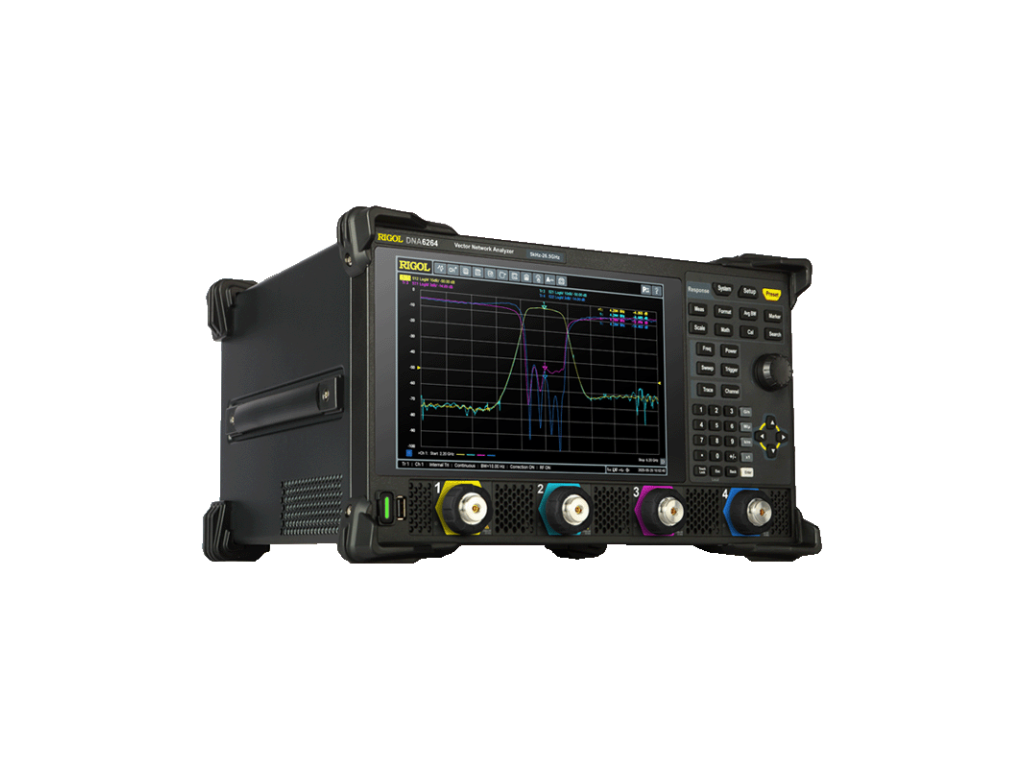

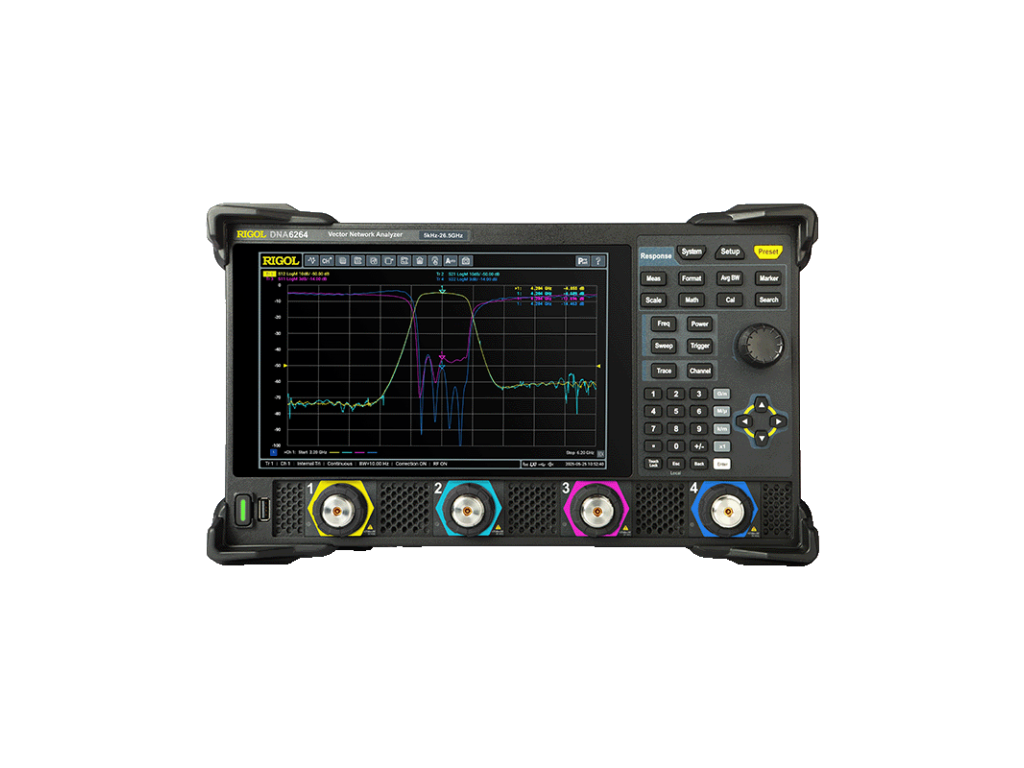

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit.
Doplňkové parametry
| Kategorie: | Analyzátory sítí |
|---|---|
| Hmotnost: | 13 kg |
