vektorový síťový analyzátor RIGOL DNA6202
DNA6202 je dvouportový vektorový analyzátor sítí s frekvenčním rozsahem 5 kHz až 20 GHz. Díky konektorům 3.5 mm (M) a rozšířenému mikrovlnnému pásmu je vhodný pro vývoj, měření a ověřování vysokofrekvenčních komponent pracujících ve frekvencích, které již přesahují možnosti běžných RF analyzátorů.
DNA6202 je určen pro měření aplikací, které vyžadují širší frekvenční rozsah a vyšší přesnost v mikrovlnném pásmu. Frekvenční rozsah 5 kHz až 20 GHz umožňuje charakterizaci filtrů, zesilovačů, směrovačů, anténních systémů, vysokorychlostních propojení i dalších RF a mikrovlnných komponent. Díky 3.5 mm (M) konektorům je přístroj připraven pro měření ve vyšších frekvenčních pásmech, kde již klasické N konektory přestávají být optimálním řešením.
Přístroj nabízí kompletní analýzu parametrů S11, S21, S12 a S22 a podporuje širokou škálu zobrazovacích režimů včetně Smithova diagramu, SWR, polárního zobrazení, fázové charakteristiky, skupinového zpoždění a měření v časové oblasti. Funkce de-embeddingu a odstranění vlivu měřicích přípravků pomáhají získat přesnější výsledky a umožňují lépe vyhodnotit skutečné vlastnosti měřeného zařízení. K dispozici jsou také pokročilé kalibrační postupy s podporou mechanických i elektronických kalibračních sad.
DNA6202 disponuje dynamickým rozsahem až 127 dB, frekvenčním rozlišením 1 Hz a podporuje až 100 001 měřicích bodů v jednom sweepu. Ovládání zajišťuje 10,1" kapacitní dotykový displej s rozlišením 1280 × 800 bodů. Přístroj je vybaven rozhraními LAN, USB Host, USB Device, HDMI, GPIB a Application I/O, podporuje vzdálené ovládání přes Web Control a standardní SCPI příkazy, což usnadňuje jeho nasazení v laboratorních i automatizovaných testovacích systémech.
Technické parametry
- Frekvenční rozsah: 5 kHz až 20 GHz
- Počet portů: 2
- Konektory: 3.5 mm (M)
- Dynamický rozsah: až 127 dB (typ.)
- Maximální výstupní výkon: +10 dBm
- Frekvenční rozlišení: 1 Hz
- IF BW: 1 Hz až 10 MHz
- Počet měřicích bodů: 1 až 100 001
- Displej: 10,1" kapacitní dotykový
- Rozlišení displeje: 1280 × 800 px
- Interní úložiště: 256 GB
- Rozhraní: LAN, USB Host, USB Device, HDMI, GPIB, Application I/O
- Podpora SCPI: ano
- Web Control: ano
- Impedance portů: 50 Ω
- Hmotnost: < 11 kg
- Rozměry: 358,1 × 214,8 × 300 mm
Srovnání modelů řady DNA6000
| Model | Porty | Frekvenční rozsah | Konektory |
|---|---|---|---|
| DNA6082 | 2 | 5 kHz – 8,5 GHz | N (F) |
| DNA6084 | 4 | 5 kHz – 8,5 GHz | N (F) |
| DNA6142 | 2 | 5 kHz – 14 GHz | N (F) |
| DNA6144 | 4 | 5 kHz – 14 GHz | N (F) |
| DNA6202 | 2 | 5 kHz – 20 GHz | 3.5 mm (M) |
| DNA6204 | 4 | 5 kHz – 20 GHz | 3.5 mm (M) |
| DNA6262 | 2 | 5 kHz – 26,5 GHz | 3.5 mm (M) |
| DNA6264 | 4 | 5 kHz – 26,5 GHz | 3.5 mm (M) |

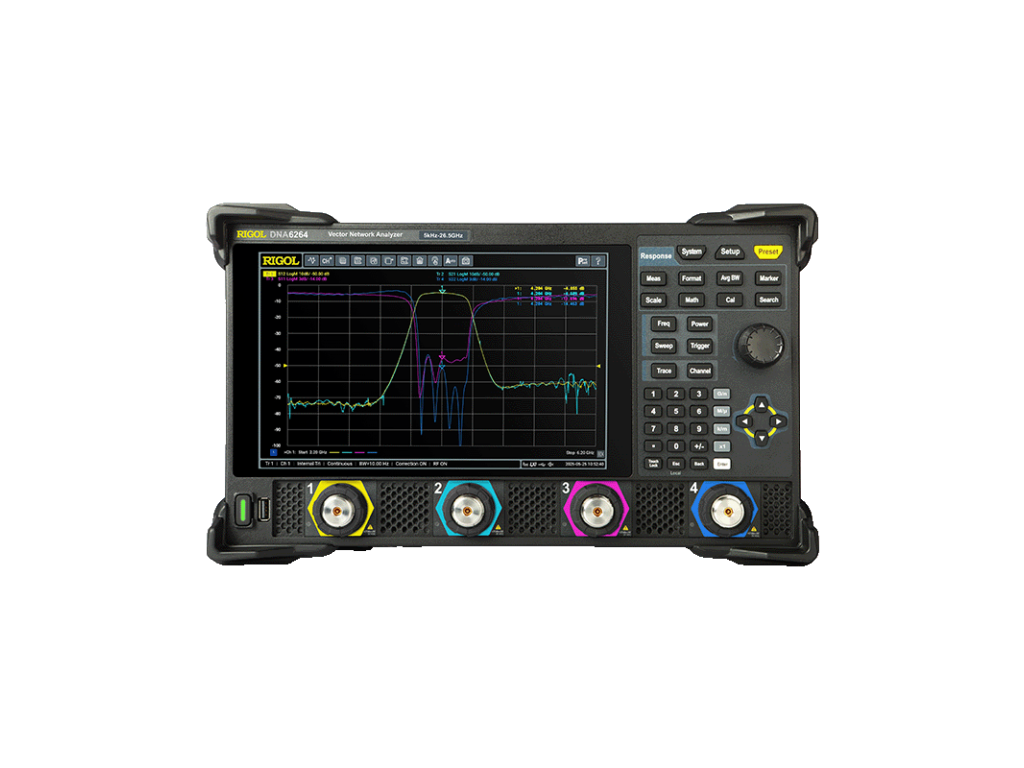

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit.
Doplňkové parametry
| Kategorie: | Analyzátory sítí |
|---|---|
| Hmotnost: | 11 kg |
