vektorový síťový analyzátor RIGOL DNA6082
DNA6082 je dvouportový vektorový analyzátor sítí s frekvenčním rozsahem 5 kHz až 8,5 GHz. Umožňuje přesnou analýzu S-parametrů, impedančního přizpůsobení a charakteristik vysokofrekvenčních komponent. Díky podpoře LAN, USB, GPIB a SCPI příkazů jej lze snadno začlenit do laboratorních i automatizovaných měřicích systémů.
DNA6082 je součástí řady DNA6000, nabízí měření v rozsahu 5 kHz až 8,5 GHz. Jako dvouportový vektorový analyzátor sítí umožňuje kompletní měření parametrů S11, S21, S12 a S22 a nachází uplatnění při charakterizaci filtrů, zesilovačů, kabelových sestav, antén i dalších RF komponent. Díky robustní konstrukci a stabilním parametrům je vhodný jak pro vývojová pracoviště, tak pro opakovaná měření ve výrobním prostředí.
Pro analýzu přenosových a odrazových vlastností nabízí přístroj širokou škálu zobrazovacích režimů včetně Smithova diagramu, polárního zobrazení, SWR, fáze, skupinového zpoždění a časové analýzy TDA. Funkce de-embeddingu a odstranění vlivu měřicích přípravků umožňují přesnější vyhodnocení skutečných parametrů měřeného zařízení. K dispozici jsou také pokročilé kalibrační metody včetně podpory mechanických i elektronických kalibračních sad.
DNA6082 disponuje dynamickým rozsahem až 127 dB, frekvenčním rozlišením 1 Hz a podporuje až 100 001 měřicích bodů v jednom sweepu. Ovládání zajišťuje 10,1" kapacitní dotykový displej s rozlišením 1280 × 800 bodů doplněný o klasická tlačítka a otočný ovladač. Přístroj podporuje rozhraní LAN, USB Host, USB Device, HDMI, GPIB a Application I/O, včetně vzdáleného ovládání prostřednictvím Web Control a standardních SCPI příkazů, což usnadňuje integraci do automatizovaných měřicích a testovacích systémů.
Technické parametry
- Frekvenční rozsah: 5 kHz až 8,5 GHz
- Počet portů: 2
- Konektory: N (F)
- Dynamický rozsah: až 127 dB (typ.)
- Maximální výstupní výkon: +10 dBm
- Frekvenční rozlišení: 1 Hz
- IF BW: 1 Hz až 10 MHz
- Počet měřicích bodů: 1 až 100 001
- Displej: 10,1" kapacitní dotykový
- Rozlišení displeje: 1280 × 800 px
- Interní úložiště: 256 GB
- Rozhraní: LAN, USB Host, USB Device, HDMI, GPIB, Application I/O
- Podpora SCPI: ano
- Web Control: ano
- Impedance portů: 50 Ω
- Hmotnost: < 11 kg
- Rozměry: 358,1 × 214,8 × 300 mm
Srovnání modelů řady DNA6000
| Model | Porty | Frekvenční rozsah | Konektory |
|---|---|---|---|
| DNA6082 | 2 | 5 kHz – 8,5 GHz | N (F) |
| DNA6084 | 4 | 5 kHz – 8,5 GHz | N (F) |
| DNA6142 | 2 | 5 kHz – 14 GHz | N (F) |
| DNA6144 | 4 | 5 kHz – 14 GHz | N (F) |
| DNA6202 | 2 | 5 kHz – 20 GHz | 3.5 mm (M) |
| DNA6204 | 4 | 5 kHz – 20 GHz | 3.5 mm (M) |
| DNA6262 | 2 | 5 kHz – 26,5 GHz | 3.5 mm (M) |
| DNA6264 | 4 | 5 kHz – 26,5 GHz | 3.5 mm (M) |

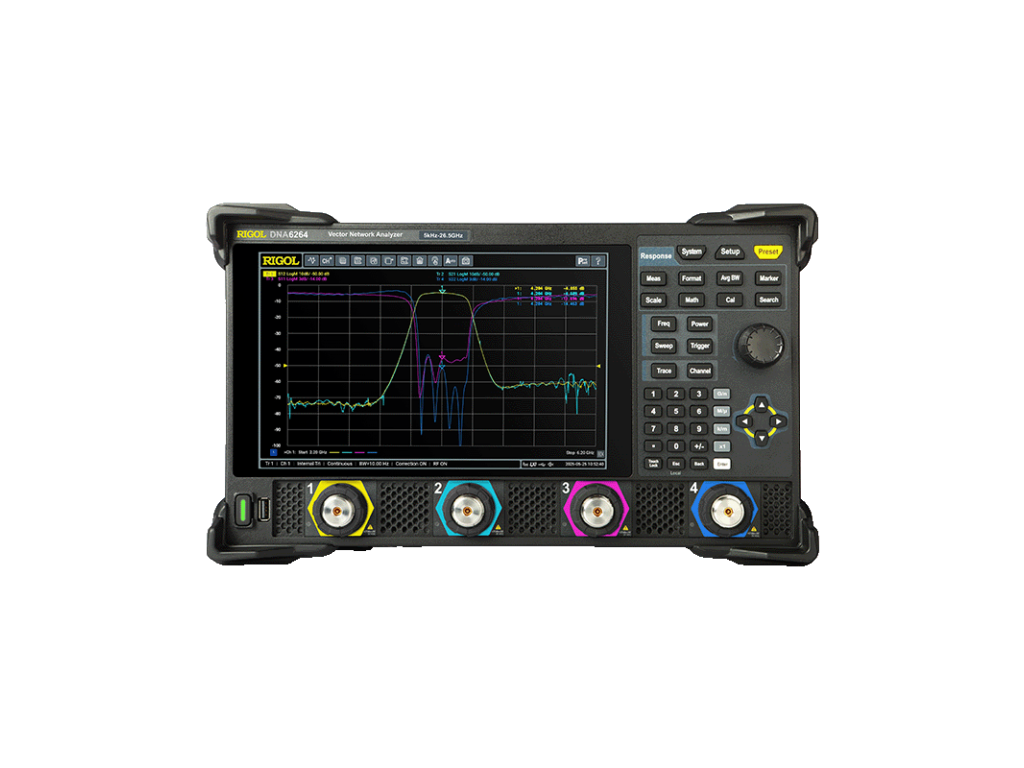

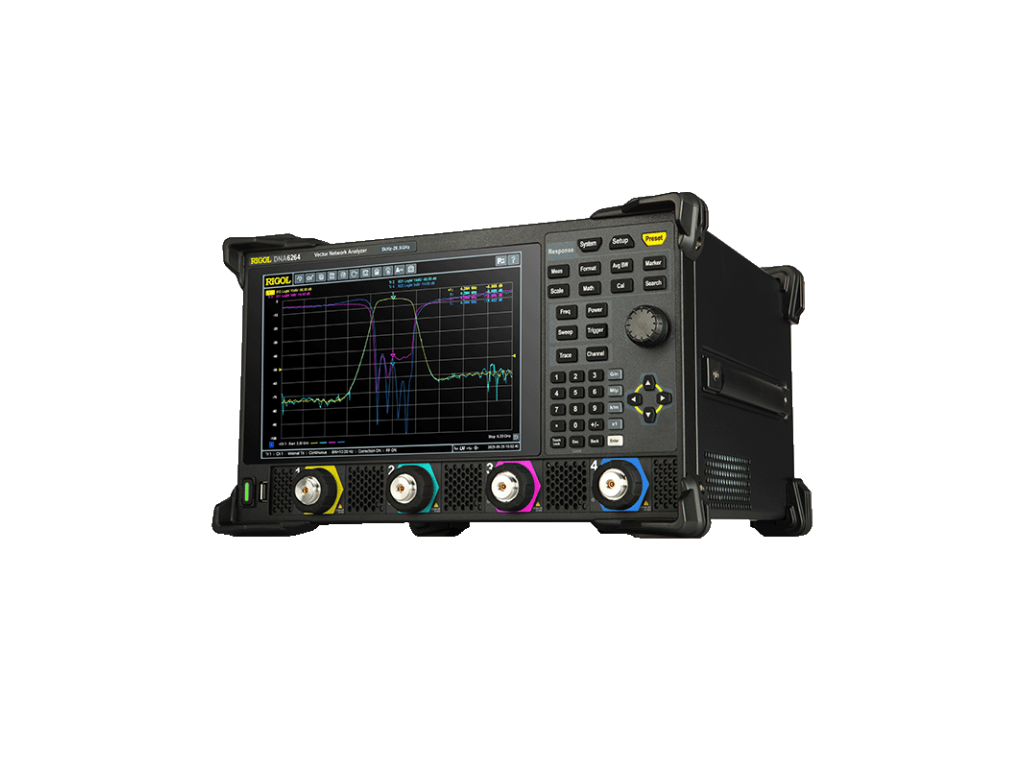

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit.
Doplňkové parametry
| Kategorie: | Analyzátory sítí |
|---|---|
| Hmotnost: | 11 kg |
