vektorový síťový analyzátor RIGOL DNA6142
DNA6142 je dvouportový vektorový analyzátor sítí s frekvenčním rozsahem 5 kHz až 14 GHz. Umožňuje detailní analýzu RF a mikrovlnných komponent, měření S-parametrů i vyhodnocení impedančního přizpůsobení. Díky širokým možnostem připojení a podpoře SCPI příkazů je vhodný pro laboratorní i automatizované testovací aplikace.
DNA6142 rozšiřuje možnosti základních modelů řady DNA6000 o frekvenční rozsah až 14 GHz, což otevírá prostor pro měření pokročilejších RF a mikrovlnných aplikací. Jako dvouportový vektorový analyzátor sítí umožňuje přesné vyhodnocení parametrů S11, S21, S12 a S22 a je vhodný pro charakterizaci filtrů, zesilovačů, směrovačů, antén, kabelových sestav i dalších komponent používaných ve vysokofrekvenčních systémech. Díky kombinaci širokého frekvenčního rozsahu a kompaktní stolní konstrukce představuje univerzální nástroj pro vývoj, ověřování i servis RF zařízení.
Součástí výbavy jsou pokročilé analytické funkce včetně Smithova diagramu, polárního zobrazení, SWR, fázové analýzy, skupinového zpoždění a časové domény TDA. Přístroj podporuje také de-embedding, odstranění vlivu měřicích přípravků a různé kalibrační metody včetně elektronické kalibrace. Díky tomu lze získat přesnější výsledky a lépe vyhodnotit skutečné vlastnosti měřeného zařízení bez vlivu okolních prvků měřicí sestavy.
Přístroj disponuje dynamickým rozsahem až 127 dB, nízkým šumem měřicí stopy a frekvenčním rozlišením 1 Hz. Ovládání zajišťuje 10,1" kapacitní dotykový displej s rozlišením 1280 × 800 bodů, doplněný o klasické ovládací prvky. Přístroj podporuje rozhraní LAN, USB Host, USB Device, HDMI, GPIB a Application I/O, vzdálené ovládání prostřednictvím Web Control a standardní SCPI příkazy pro integraci do automatizovaných měřicích systémů.
Technické parametry
- Frekvenční rozsah: 5 kHz až 14 GHz
- Počet portů: 2
- Konektory: N (F)
- Dynamický rozsah: až 127 dB (typ.)
- Maximální výstupní výkon: +10 dBm
- Frekvenční rozlišení: 1 Hz
- IF BW: 1 Hz až 10 MHz
- Počet měřicích bodů: 1 až 100 001
- Displej: 10,1" kapacitní dotykový
- Rozlišení displeje: 1280 × 800 px
- Interní úložiště: 256 GB
- Rozhraní: LAN, USB Host, USB Device, HDMI, GPIB, Application I/O
- Podpora SCPI: ano
- Web Control: ano
- Impedance portů: 50 Ω
- Hmotnost: < 11 kg
- Rozměry: 358,1 × 214,8 × 300 mm
Srovnání modelů řady DNA6000
| Model | Porty | Frekvenční rozsah | Konektory |
|---|---|---|---|
| DNA6082 | 2 | 5 kHz – 8,5 GHz | N (F) |
| DNA6084 | 4 | 5 kHz – 8,5 GHz | N (F) |
| DNA6142 | 2 | 5 kHz – 14 GHz | N (F) |
| DNA6144 | 4 | 5 kHz – 14 GHz | N (F) |
| DNA6202 | 2 | 5 kHz – 20 GHz | 3.5 mm (M) |
| DNA6204 | 4 | 5 kHz – 20 GHz | 3.5 mm (M) |
| DNA6262 | 2 | 5 kHz – 26,5 GHz | 3.5 mm (M) |
| DNA6264 | 4 | 5 kHz – 26,5 GHz | 3.5 mm (M) |

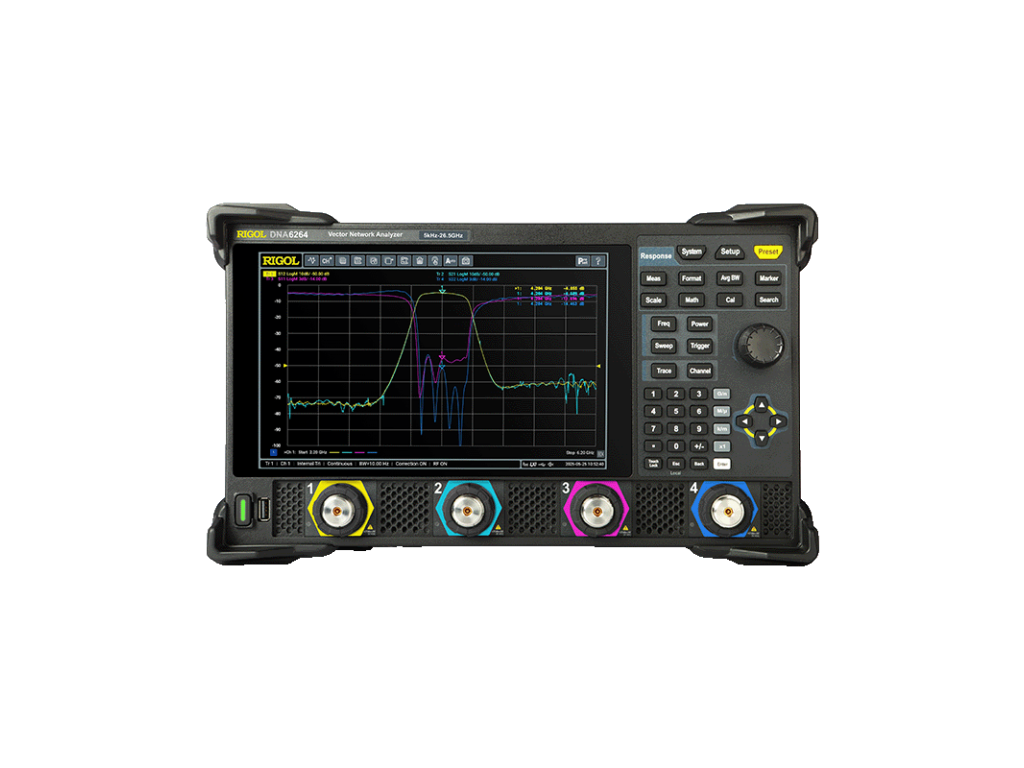

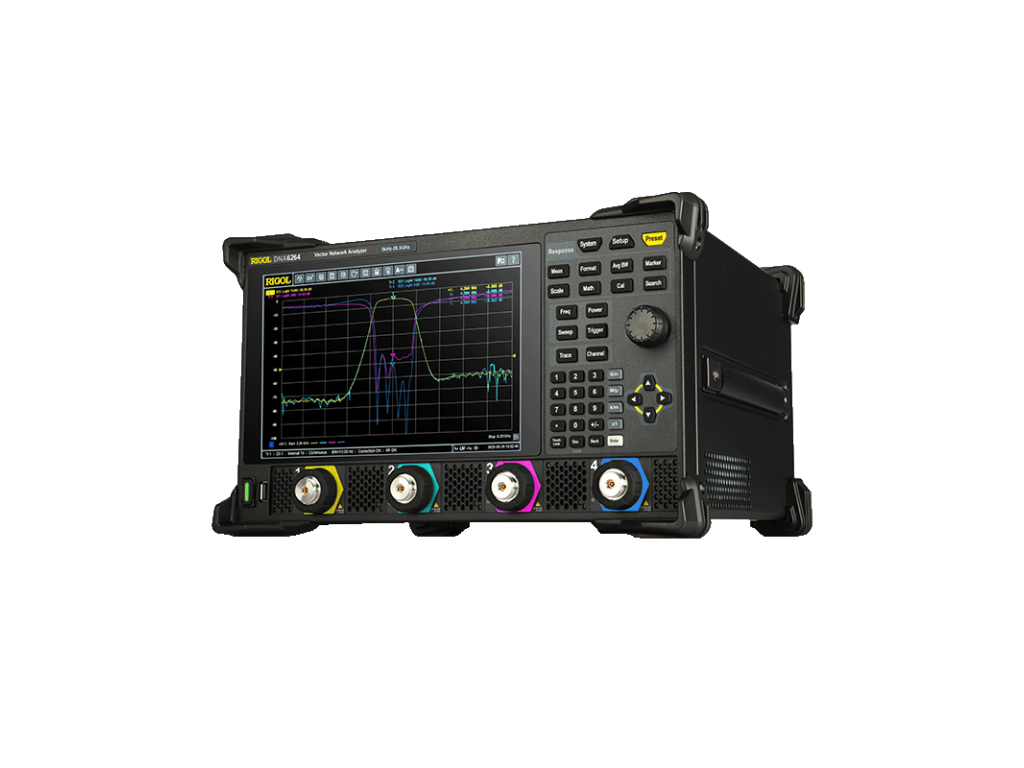

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit.
Doplňkové parametry
| Kategorie: | Analyzátory sítí |
|---|---|
| Hmotnost: | 11 kg |
