vektorový síťový analyzátor RIGOL DNA6144
DNA6144 je čtyřportový vektorový analyzátor sítí s frekvenčním rozsahem 5 kHz až 14 GHz. Kombinuje rozšířené mikrovlnné pásmo s možností současného měření více přenosových cest, což z něj činí vhodný nástroj pro vývoj, ověřování i výrobní testování složitějších RF zařízení.
DNA6144 je určen pro aplikace, kde již běžné dvouportové měření nestačí. Díky čtyřem testovacím portům a frekvenčnímu rozsahu 5 kHz až 14 GHz umožňuje efektivní charakterizaci víceportových RF komponent, směrovačů, vazebních členů, diferenciálních struktur, anténních systémů i dalších zařízení pracujících v mikrovlnném pásmu. Možnost současného připojení více měřicích cest výrazně zjednodušuje měření a omezuje nutnost opakovaného přepojování kabelů během testování.
Přístroj nabízí kompletní sadu nástrojů pro analýzu přenosových a odrazových charakteristik včetně Smithova diagramu, polárního zobrazení, SWR, skupinového zpoždění, fázové analýzy a měření v časové oblasti. Pro dosažení vyšší přesnosti podporuje funkce de-embeddingu, odstranění vlivu měřicích přípravků a pokročilé kalibrační postupy využívající mechanické i elektronické kalibrační sady. Tyto nástroje pomáhají získat přesnější výsledky při vývoji i ověřování vysokofrekvenčních zařízení.
DNA6144 disponuje dynamickým rozsahem až 127 dB, frekvenčním rozlišením 1 Hz a podporuje až 100 001 měřicích bodů v jednom sweepu. Ovládání probíhá prostřednictvím 10,1" kapacitního dotykového displeje s rozlišením 1280 × 800 bodů. K dispozici jsou rozhraní LAN, USB Host, USB Device, HDMI, GPIB a Application I/O, vzdálené ovládání přes Web Control a podpora SCPI příkazů pro integraci do automatizovaných měřicích a výrobních systémů.
Technické parametry
- Frekvenční rozsah: 5 kHz až 14 GHz
- Počet portů: 4
- Konektory: N (F)
- Dynamický rozsah: až 127 dB (typ.)
- Maximální výstupní výkon: +10 dBm
- Frekvenční rozlišení: 1 Hz
- IF BW: 1 Hz až 10 MHz
- Počet měřicích bodů: 1 až 100 001
- Displej: 10,1" kapacitní dotykový
- Rozlišení displeje: 1280 × 800 px
- Interní úložiště: 256 GB
- Rozhraní: LAN, USB Host, USB Device, HDMI, GPIB, Application I/O
- Podpora SCPI: ano
- Web Control: ano
- Impedance portů: 50 Ω
- Hmotnost: < 13 kg
- Rozměry: 358,1 × 214,8 × 300 mm
Srovnání modelů řady DNA6000
| Model | Porty | Frekvenční rozsah | Konektory |
|---|---|---|---|
| DNA6082 | 2 | 5 kHz – 8,5 GHz | N (F) |
| DNA6084 | 4 | 5 kHz – 8,5 GHz | N (F) |
| DNA6142 | 2 | 5 kHz – 14 GHz | N (F) |
| DNA6144 | 4 | 5 kHz – 14 GHz | N (F) |
| DNA6202 | 2 | 5 kHz – 20 GHz | 3.5 mm (M) |
| DNA6204 | 4 | 5 kHz – 20 GHz | 3.5 mm (M) |
| DNA6262 | 2 | 5 kHz – 26,5 GHz | 3.5 mm (M) |
| DNA6264 | 4 | 5 kHz – 26,5 GHz | 3.5 mm (M) |

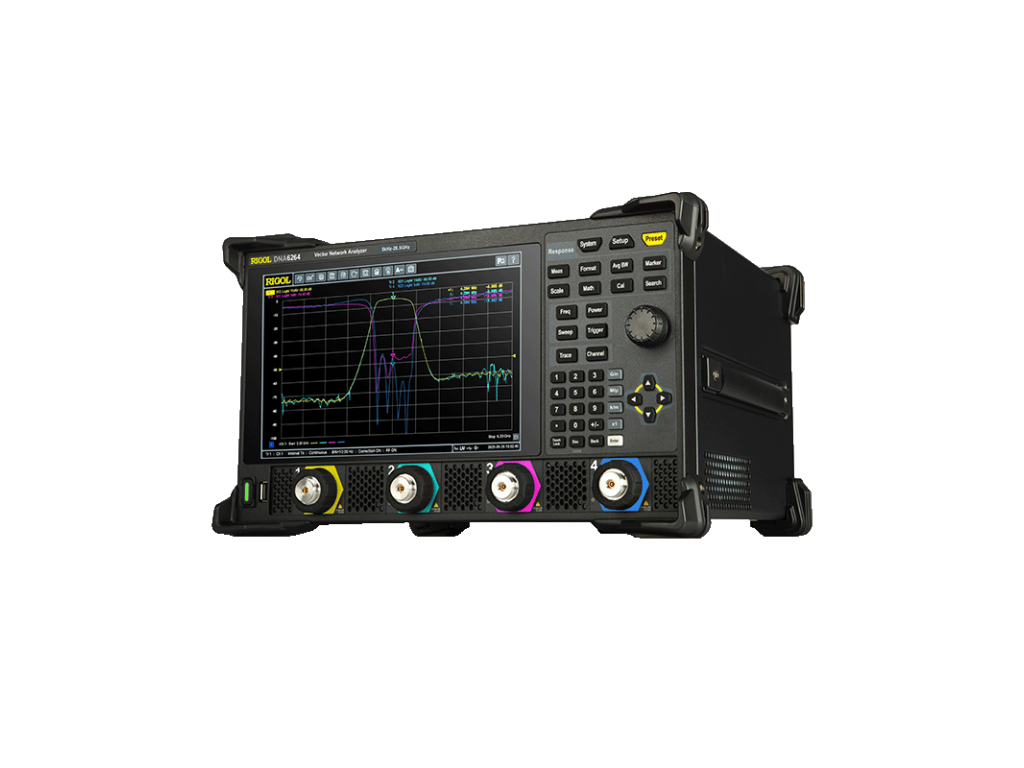

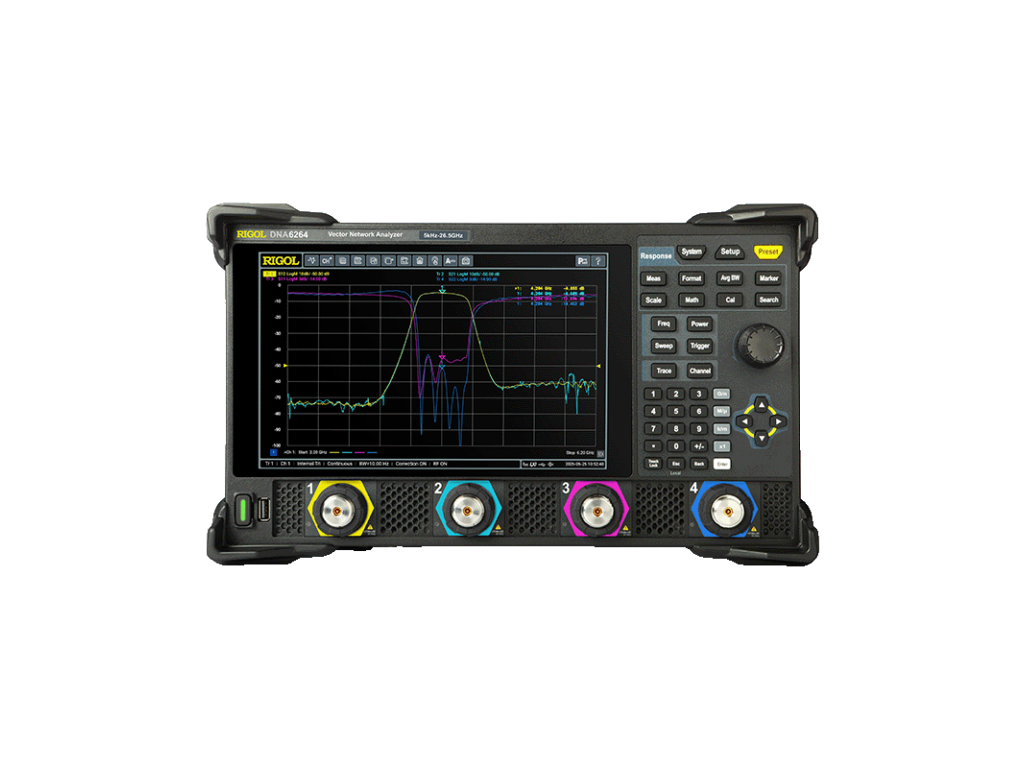

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit.
