vektorový síťový analyzátor RIGOL DNA6084
DNA6084 je čtyřportový vektorový analyzátor sítí s frekvenčním rozsahem 5 kHz až 8,5 GHz. Umožňuje současné měření více přenosových cest bez nutnosti přepojování kabelů a je vhodný pro analýzu víceportových RF komponent, diferenciálních struktur i složitějších měřicích úloh.
DNA6084 rozšiřuje možnosti modelu DNA6082 o čtyři testovací porty, které umožňují efektivnější měření víceportových zařízení a zkracují čas potřebný pro testování složitějších RF sestav. Frekvenční rozsah 5 kHz až 8,5 GHz pokrývá široké spektrum aplikací od běžných pasivních komponent až po bezdrátové komunikační systémy, filtry, zesilovače, antény nebo kabelové sestavy. Díky možnosti měřit více přenosových cest bez opakovaného přepojování je přístroj vhodný jak pro vývojová pracoviště, tak pro výrobní testování.
Pro vyhodnocení vlastností měřených zařízení nabízí DNA6084 podporu Smithova diagramu, polárního zobrazení, SWR, fázových charakteristik, skupinového zpoždění i časové analýzy TDA. Samozřejmostí jsou funkce de-embeddingu a odstranění vlivu měřicích přípravků, které pomáhají získat přesnější výsledky a lépe charakterizovat skutečné vlastnosti testovaného zařízení. Přístroj podporuje mechanické i elektronické kalibrační sady a nabízí intuitivního průvodce kalibrací, který zjednodušuje přípravu měření.
DNA6084 disponuje dynamickým rozsahem až 127 dB, nízkým šumem měřicí stopy a frekvenčním rozlišením 1 Hz. Ovládání probíhá prostřednictvím 10,1" kapacitního dotykového displeje s rozlišením 1280 × 800 bodů, doplněného o fyzické ovládací prvky. Přístroj podporuje rozhraní LAN, USB Host, USB Device, HDMI, GPIB a Application I/O, vzdálené ovládání přes Web Control a standardní SCPI příkazy, díky čemuž jej lze snadno začlenit do automatizovaných testovacích a výrobních systémů.
Technické parametry
- Frekvenční rozsah: 5 kHz až 8,5 GHz
- Počet portů: 4
- Konektory: N (F)
- Dynamický rozsah: až 127 dB (typ.)
- Maximální výstupní výkon: +10 dBm
- Frekvenční rozlišení: 1 Hz
- IF BW: 1 Hz až 10 MHz
- Počet měřicích bodů: 1 až 100 001
- Displej: 10,1" kapacitní dotykový
- Rozlišení displeje: 1280 × 800 px
- Interní úložiště: 256 GB
- Rozhraní: LAN, USB Host, USB Device, HDMI, GPIB, Application I/O
- Podpora SCPI: ano
- Web Control: ano
- Impedance portů: 50 Ω
- Hmotnost: < 13 kg
- Rozměry: 358,1 × 214,8 × 300 mm
Srovnání modelů řady DNA6000
| Model | Porty | Frekvenční rozsah | Konektory |
|---|---|---|---|
| DNA6082 | 2 | 5 kHz – 8,5 GHz | N (F) |
| DNA6084 | 4 | 5 kHz – 8,5 GHz | N (F) |
| DNA6142 | 2 | 5 kHz – 14 GHz | N (F) |
| DNA6144 | 4 | 5 kHz – 14 GHz | N (F) |
| DNA6202 | 2 | 5 kHz – 20 GHz | 3.5 mm (M) |
| DNA6204 | 4 | 5 kHz – 20 GHz | 3.5 mm (M) |
| DNA6262 | 2 | 5 kHz – 26,5 GHz | 3.5 mm (M) |
| DNA6264 | 4 | 5 kHz – 26,5 GHz | 3.5 mm (M) |

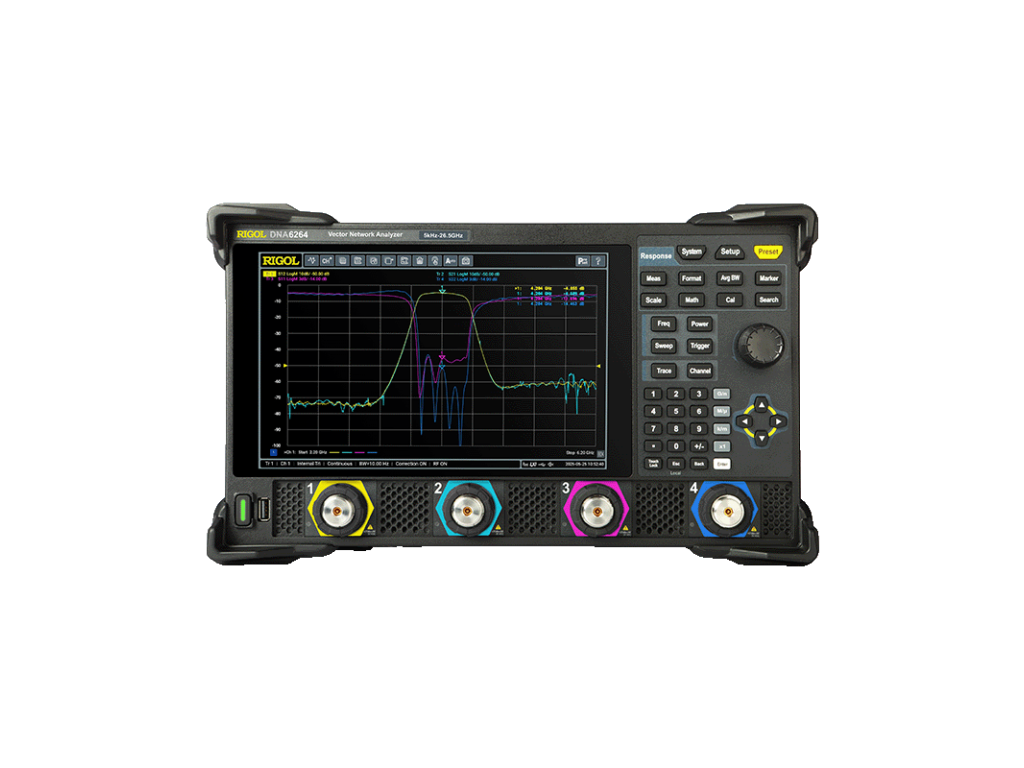

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit.
Doplňkové parametry
| Kategorie: | Analyzátory sítí |
|---|---|
| Hmotnost: | 13 kg |
