vektorový síťový analyzátor RIGOL DNA6082-R
RIGOL DNA6082-R je dvouportový rackový vektorový analyzátor sítí určený pro RF měření v pásmu 5 kHz až 8,5 GHz. Umožňuje přesně vyhodnocovat S-parametry, impedanční přizpůsobení i přenosové vlastnosti vysokofrekvenčních komponent. Díky rackovému provedení, rozhraním LAN, USB a GPIB a podpoře SCPI příkazů jej lze snadno použít v automatizovaných měřicích a testovacích systémech.
RIGOL DNA6082-R patří do řady DNA6000 a představuje dvouportový rackový vektorový analyzátor sítí s měřicím rozsahem 5 kHz až 8,5 GHz. Umožňuje měřit všechny základní S-parametry S11, S21, S12 a S22, a hodí se proto pro charakterizaci filtrů, zesilovačů, antén, kabelových sestav, konektorů, RF modulů i dalších vysokofrekvenčních zařízení. Racková konstrukce je vhodná zejména tam, kde je analyzátor součástí trvale instalovaného měřicího pracoviště, automatického testovacího systému nebo výrobní technologie.
Pro vyhodnocení přenosových a odrazových vlastností nabízí přístroj několik způsobů zobrazení naměřených dat. K dispozici je Smithův diagram, polární zobrazení, SWR, fáze i skupinové zpoždění. Součástí funkcí je také časová analýza TDA. Pomocí de-embeddingu lze při vyhodnocování kompenzovat vliv kabelů, adaptérů nebo měřicích přípravků, takže naměřené výsledky lépe odpovídají vlastnostem samotného testovaného zařízení. Přesnost měření podporují také pokročilé kalibrační metody včetně mechanických a elektronických kalibračních sad.
DNA6082-R dosahuje dynamického rozsahu až 127 dB a pracuje s frekvenčním rozlišením 1 Hz. V rámci jednoho sweepu může použít až 100 001 měřicích bodů. Šířka pásma IF je nastavitelná od 1 Hz do 10 MHz, což umožňuje přizpůsobit měření požadované rychlosti i úrovni šumu. Maximální výstupní výkon je +10 dBm. Měřicí porty mají impedanci 50 Ω a používají konektory N (F).
Pro připojení k dalším zařízením a automatizovaným systémům je analyzátor vybaven rozhraními LAN, USB Host, USB Device, HDMI, GPIB a Application I/O. Nechybí vzdálené ovládání pomocí Web Control ani podpora standardních SCPI příkazů. DNA6082-R tak lze využít jako součást laboratorních měřicích sestav, automatických testovacích pracovišť nebo výrobních systémů, kde je potřeba provádět opakovaná a přesná RF měření.
DNA6082-R je racková varianta modelu RIGOL DNA6082 ve standardním stolním provedení. Pokud bude analyzátor používán samostatně na pracovním stole nebo v laboratorním prostředí, může být vhodnější právě stolní verze. Rackový model je naopak určen především pro pevnou instalaci do měřicích sestav, automatizovaných testovacích systémů a dalších zařízení s rackovou konstrukcí.
Technické parametry
- Frekvenční rozsah: 5 kHz až 8,5 GHz
- Počet portů: 2
- Konektory: N (F)
- Dynamický rozsah: až 127 dB (typ.)
- Maximální výstupní výkon: +10 dBm
- Frekvenční rozlišení: 1 Hz
- IF BW: 1 Hz až 10 MHz
- Počet měřicích bodů: 1 až 100 001
- Interní úložiště: 256 GB
- Rozhraní: LAN, USB Host, USB Device, HDMI, GPIB, Application I/O
- Podpora SCPI: ano
- Web Control: ano
- Impedance portů: 50 Ω
Srovnání rackových modelů řady DNA6000-R
| Model | Porty | Frekvenční rozsah | Konektory |
|---|---|---|---|
| DNA6082-R | 2 | 5 kHz – 8,5 GHz | N (F) |
| DNA6084-R | 4 | 5 kHz – 8,5 GHz | N (F) |
| DNA6142-R | 2 | 5 kHz – 14 GHz | N (F) |
| DNA6144-R | 4 | 5 kHz – 14 GHz | N (F) |
| DNA6202-R | 2 | 5 kHz – 20 GHz | 3.5 mm (M) |
| DNA6204-R | 4 | 5 kHz – 20 GHz | 3.5 mm (M) |
| DNA6262-R | 2 | 5 kHz – 26,5 GHz | 3.5 mm (M) |
| DNA6264-R | 4 | 5 kHz – 26,5 GHz | 3.5 mm (M) |

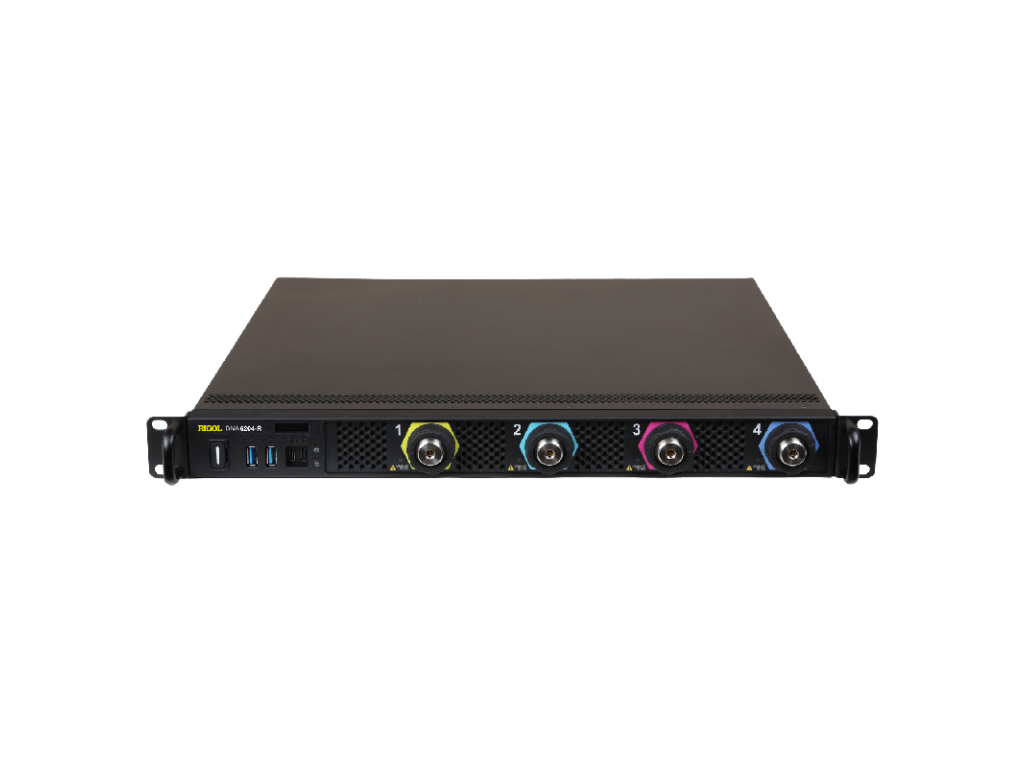

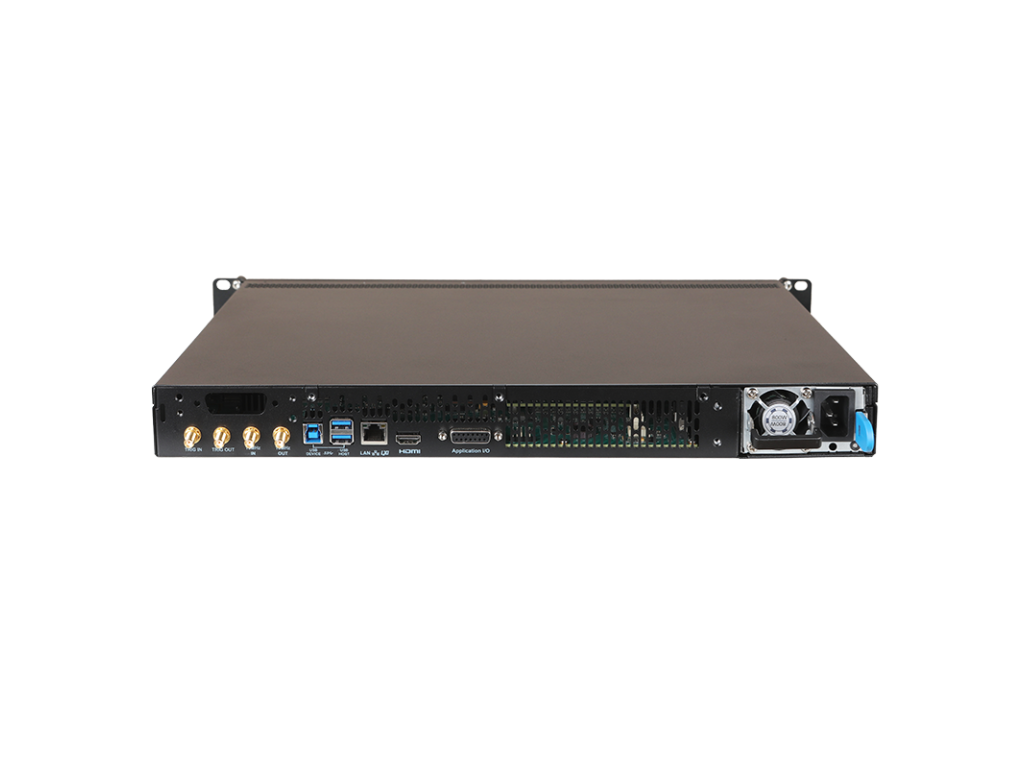

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba rackové verze přístroje se může lišit.
Doplňkové parametry
| Kategorie: | Analyzátory sítí |
|---|---|
| Hmotnost: | 7.3 kg |
