osciloskop RIGOL DS9404
Model DS9404 rozšiřuje možnosti série DS9000 o šířku pásma 4 GHz, díky které zvládá analýzu rychlých digitálních rozhraní i náročnější měření integrity signálu. Vhodný je všude tam, kde už běžné laboratorní osciloskopy narážejí na své limity.
DS9404 je navržen pro aplikace vyžadující přesnou analýzu rychlých signálů a detailní pohled na jejich časové parametry. Šířka pásma 4 GHz a vzorkovací rychlost až 20 GSa/s poskytují dostatečnou rezervu pro měření moderních komunikačních rozhraní, vysokorychlostních datových linek i vývoj pokročilé digitální elektroniky.
Přístroj nabízí rozsáhlé analytické funkce včetně měření jitteru, tvorby očních diagramů, histogramů nebo testování komunikačních protokolů. Díky rychlosti zachycení až jednoho milionu průběhů za sekundu dokáže spolehlivě identifikovat i nepravidelně se vyskytující problémy.
Klíčové parametry
- Šířka pásma: 4 GHz
- 4 analogové kanály
- Vzorkování až 20 GSa/s
- Paměť až 2 Gpts (volitelně)
- Rychlost záznamu až 1 000 000 wfms/s
- Náběžná hrana ≤ 110 ps
- Až 41 automatických měření
- Podpora eye diagram a jitter analýzy
- Podpora Ethernet, USB 2.0 a MIPI compliance testů
Srovnání modelů řady MSO/DS9000
| Model | Šířka pásma | Analogové kanály | Digitální kanály | Max. vzorkování |
|---|---|---|---|---|
| DS9202 | 2 GHz | 2 | – | 10 GSa/s |
| DS9204 | 2,5 GHz | 4 | – | 20 GSa/s |
| MSO9402 | 4 GHz | 2 | 16 (vol.) | 20 GSa/s |
| DS9404 | 4 GHz | 4 | – | 20 GSa/s |
| DS9604 | 6 GHz | 4 | – | 20 GSa/s |

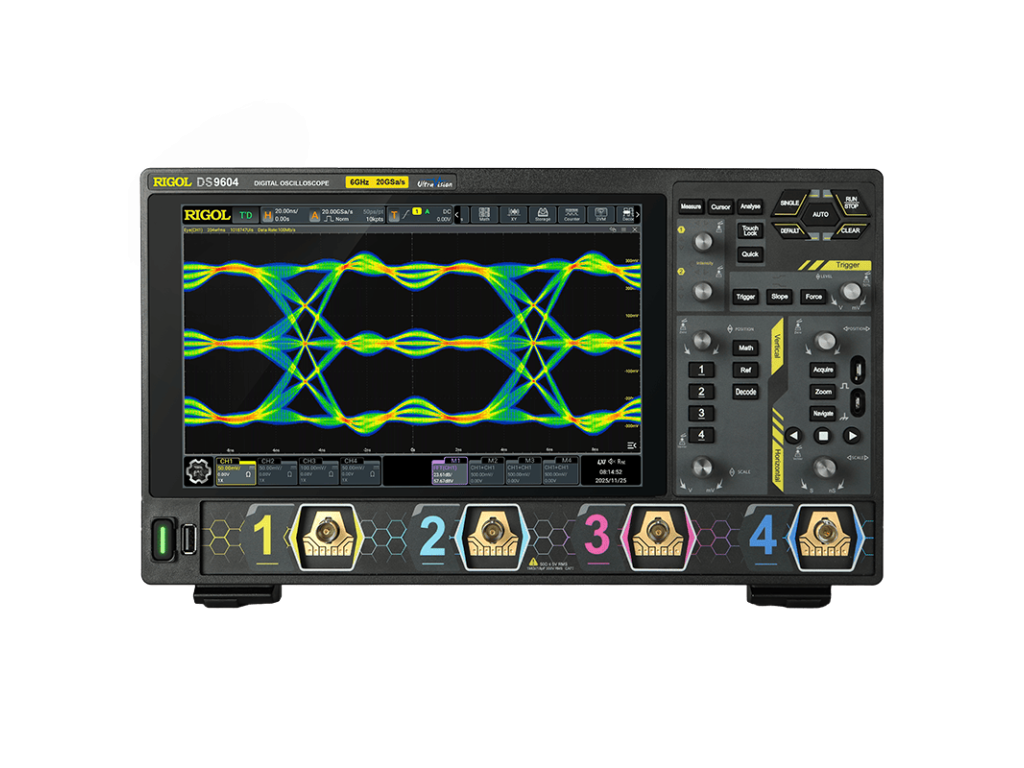

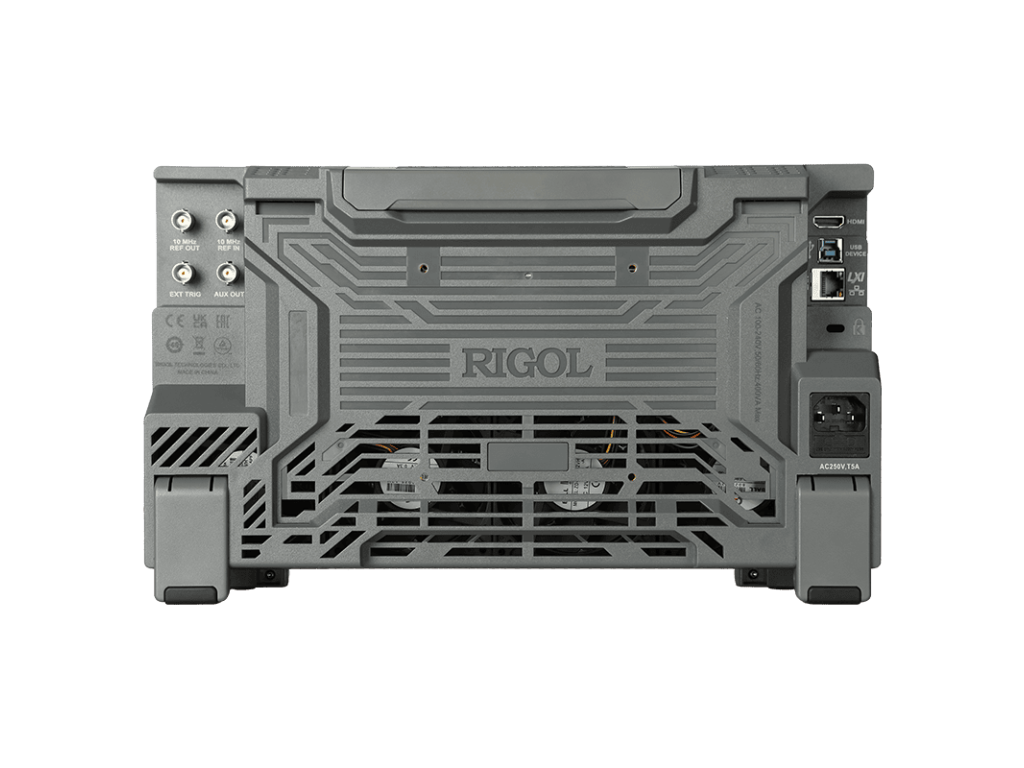

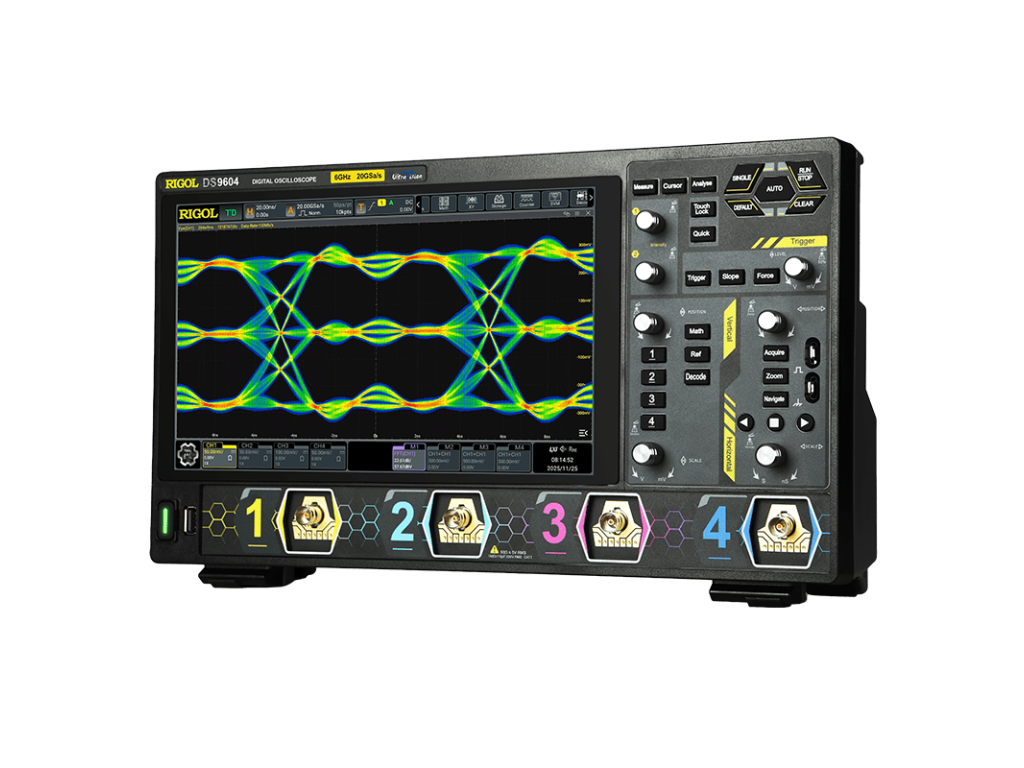

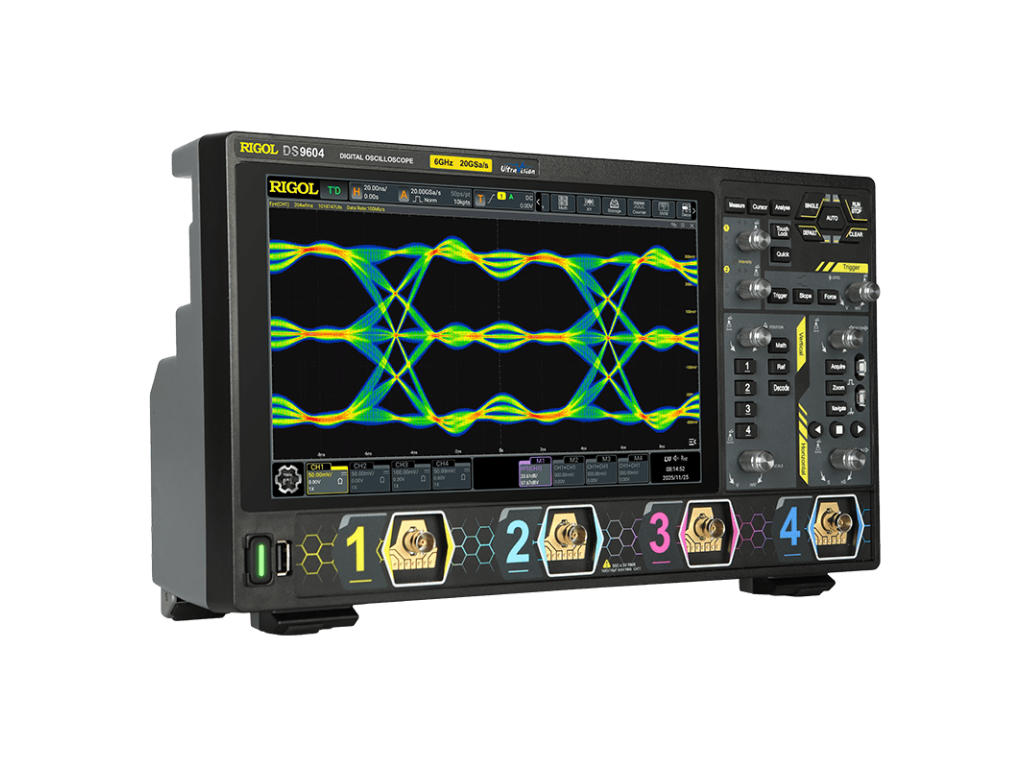

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit.
Doplňkové parametry
| Kategorie: | S logickou analýzou |
|---|---|
| Hmotnost: | 5.3 kg |
