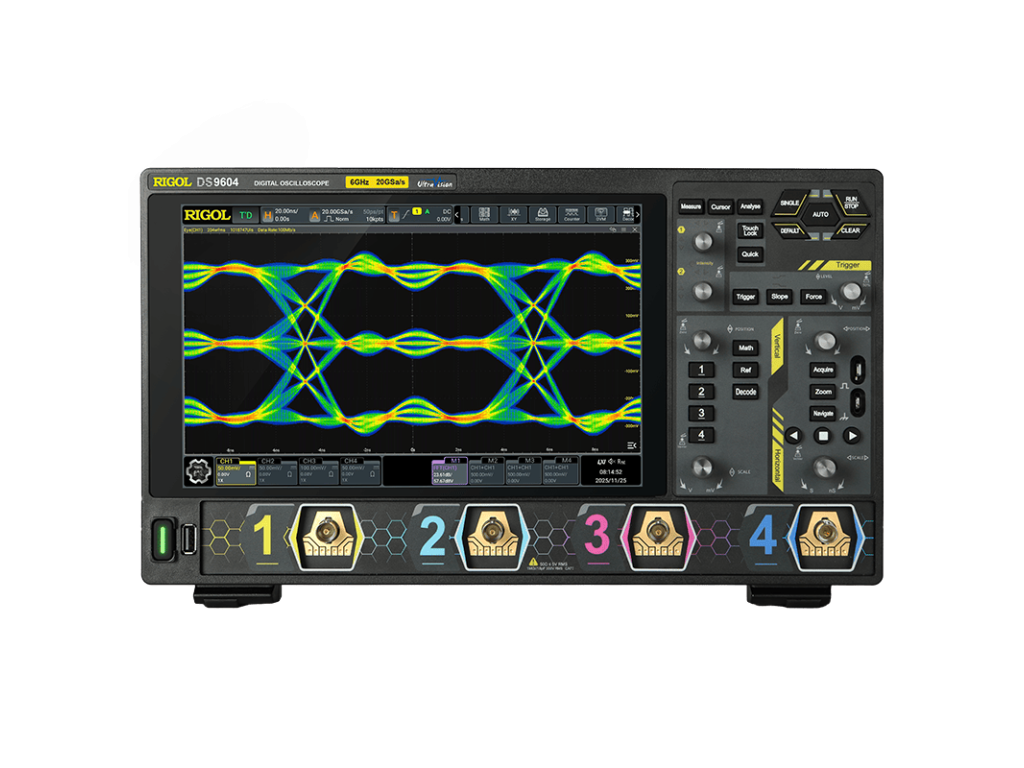

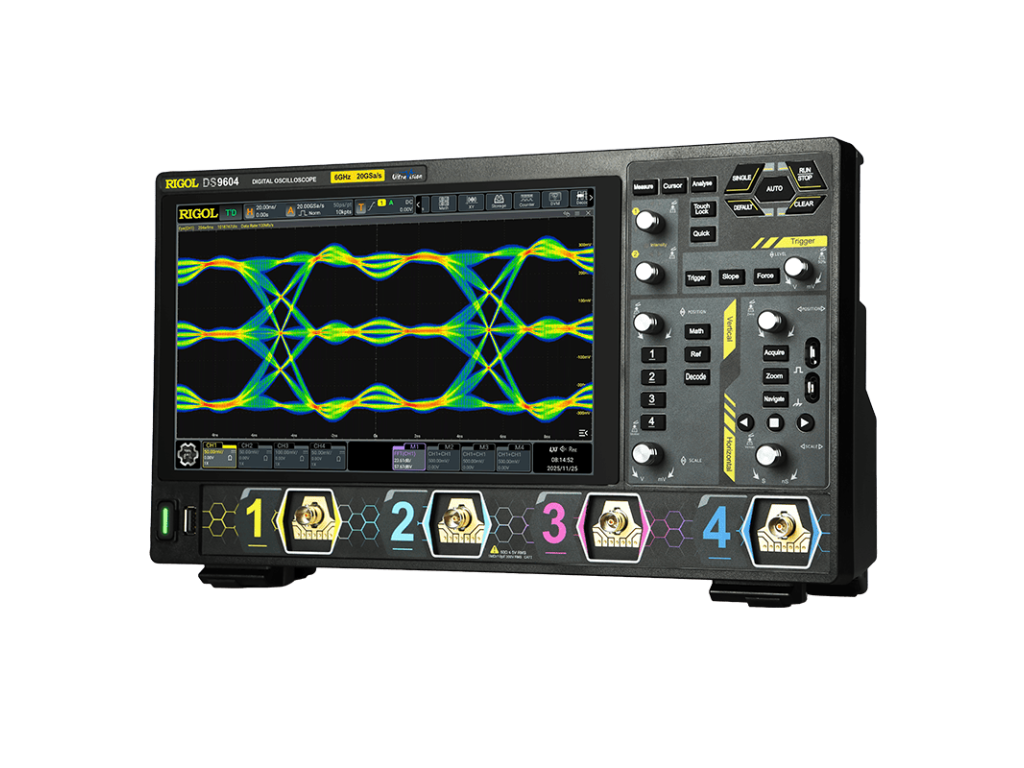

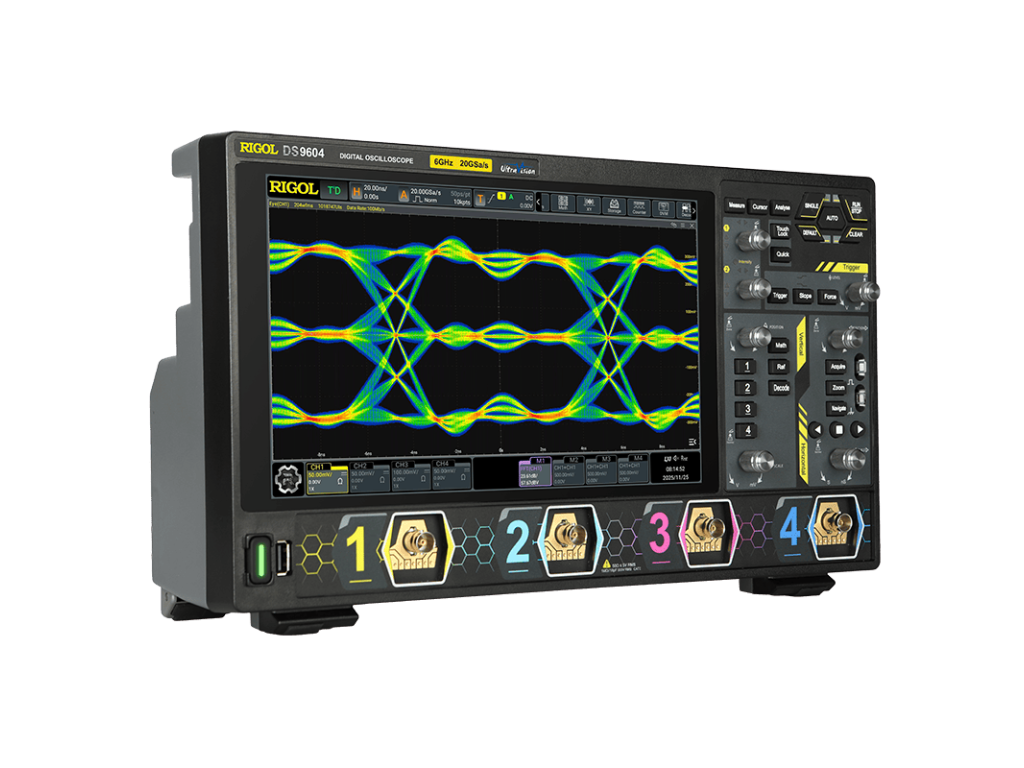

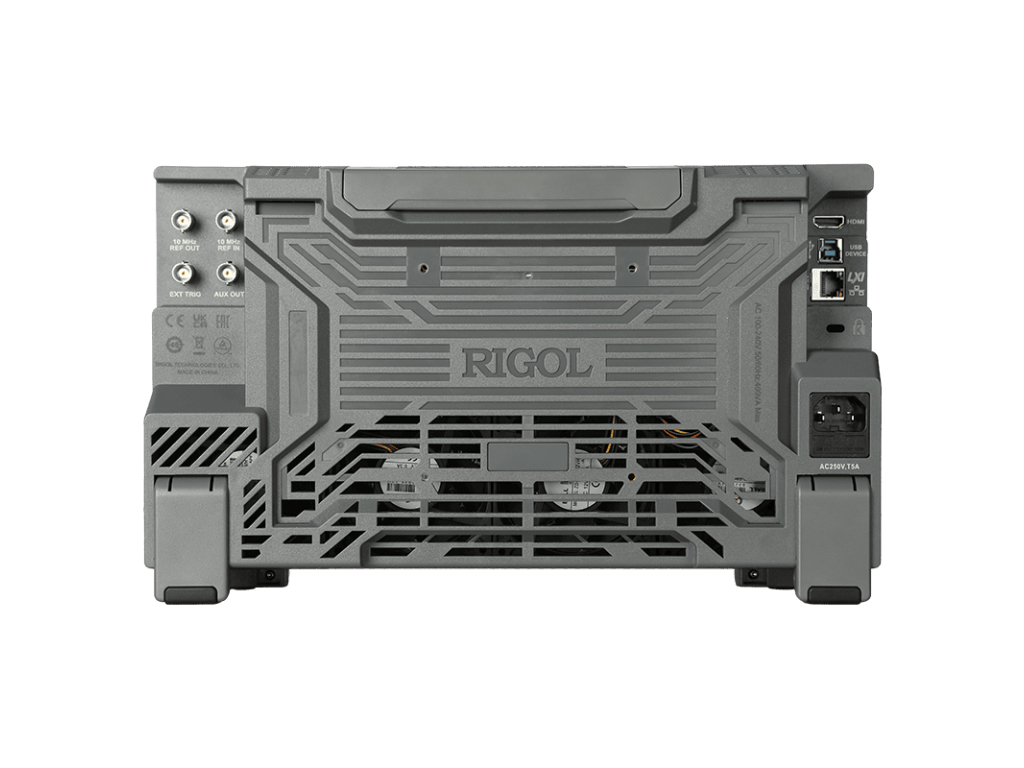

osciloskop RIGOL DS9604
Nejvýkonnější model řady DS9000 nabízí šířku pásma až 6 GHz a je určen pro analýzu velmi rychlých signálů, vysokorychlostních sběrnic a náročné měření integrity signálu. Kombinuje vysoký výkon, rozsáhlé analytické funkce a kompaktní provedení.
DS9604 je vrcholným modelem série DS9000 určeným pro aplikace, kde je potřeba maximální šířka pásma a vysoká přesnost měření. Díky šířce pásma až 6 GHz, vzorkovací rychlosti 20 GSa/s a velmi krátké době náběhu umožňuje detailní analýzu rychlých hran, přechodových jevů i vysokofrekvenčních signálů.
Kromě rozsáhlých možností triggerování a dekódování sběrnic nabízí také pokročilé nástroje pro analýzu jitteru, tvorbu očních diagramů, měření výkonové elektroniky nebo testování souladu s komunikačními standardy. Hluboká paměť a vysoká rychlost zachytávání průběhů výrazně usnadňují hledání obtížně reprodukovatelných chyb.
Klíčové parametry
- Šířka pásma: až 6 GHz
- 4 analogové kanály
- Vzorkování až 20 GSa/s
- Paměť až 2 Gpts (volitelně)
- Rychlost záznamu až 1 000 000 wfms/s
- Náběžná hrana ≤ 73 ps
- Hardwarový záznam až 2 000 000 průběhů
- Eye diagram a jitter analýza
- Compliance testy pro Ethernet, Automotive Ethernet, USB 2.0 a MIPI
Srovnání modelů řady MSO/DS9000
| Model | Šířka pásma | Analogové kanály | Digitální kanály | Max. vzorkování |
|---|---|---|---|---|
| DS9202 | 2 GHz | 2 | – | 10 GSa/s |
| DS9204 | 2,5 GHz | 4 | – | 20 GSa/s |
| MSO9402 | 4 GHz | 2 | 16 (vol.) | 20 GSa/s |
| DS9404 | 4 GHz | 4 | – | 20 GSa/s |
| DS9604 | 6 GHz | 4 | – | 20 GSa/s |
Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit.
Doplňkové parametry
| Kategorie: | S logickou analýzou |
|---|---|
| Hmotnost: | 5.3 kg |
