osciloskop RIGOL MSO9402
MSO9402 kombinuje šířku pásma 4 GHz, vzorkovací frekvenci až 20 GSa/s a možnost rozšíření o 16 digitálních kanálů. Umožňuje současně sledovat analogové i digitální signály a usnadňuje analýzu složitějších elektronických systémů. Vysoká rychlost zachytávání průběhů pomáhá odhalit i krátkodobé a nepravidelné jevy.
MSO9402 je dvoukanálový mixed-signal osciloskop navržený pro měření vysokorychlostních signálů a detailní analýzu elektronických obvodů. Nabízí šířku pásma 4 GHz, vzorkovací frekvenci až 20 GSa/s a paměť záznamu až 2 Gpts, což umožňuje zachytit jemné detaily signálu i při dlouhých měřeních.
Oproti ostatním osciloskopům z řady lze model MSO9402 rozšířit o 16 digitálních kanálů, takže je možné současně analyzovat analogové i digitální části systému. To ocení zejména vývojáři pracující s vysokorychlostními sběrnicemi, FPGA, mikrokontroléry nebo složitějšími řídicími obvody.
Rychlost zachytávání průběhů až 1 000 000 wfms/s pomáhá odhalovat přerušované chyby a nestandardní stavy, které se při běžném měření nemusí objevit. K dispozici jsou také nástroje pro analýzu jitteru, eye diagramů, testování souladu s normami a měření výkonových obvodů. Ovládání usnadňuje 10,1" dotykový displej s vysokým rozlišením.
Technické parametry
- Šířka pásma: 4 GHz
- Počet analogových kanálů: 2
- Digitální kanály: 16 (volitelná sonda)
- Maximální vzorkovací frekvence: 20 GSa/s
- Paměť záznamu: až 2 Gpts
- Rychlost zachytávání průběhů: až 1 000 000 wfms/s
- Dotykový displej: 10,1"
Srovnání modelů řady MSO/DS9000
| Model | Šířka pásma | Analogové kanály | Digitální kanály | Max. vzorkování |
|---|---|---|---|---|
| DS9202 | 2 GHz | 2 | – | 10 GSa/s |
| DS9204 | 2,5 GHz | 4 | – | 20 GSa/s |
| MSO9402 | 4 GHz | 2 | 16 (vol.) | 20 GSa/s |
| DS9404 | 4 GHz | 4 | – | 20 GSa/s |
| DS9604 | 6 GHz | 4 | – | 20 GSa/s |

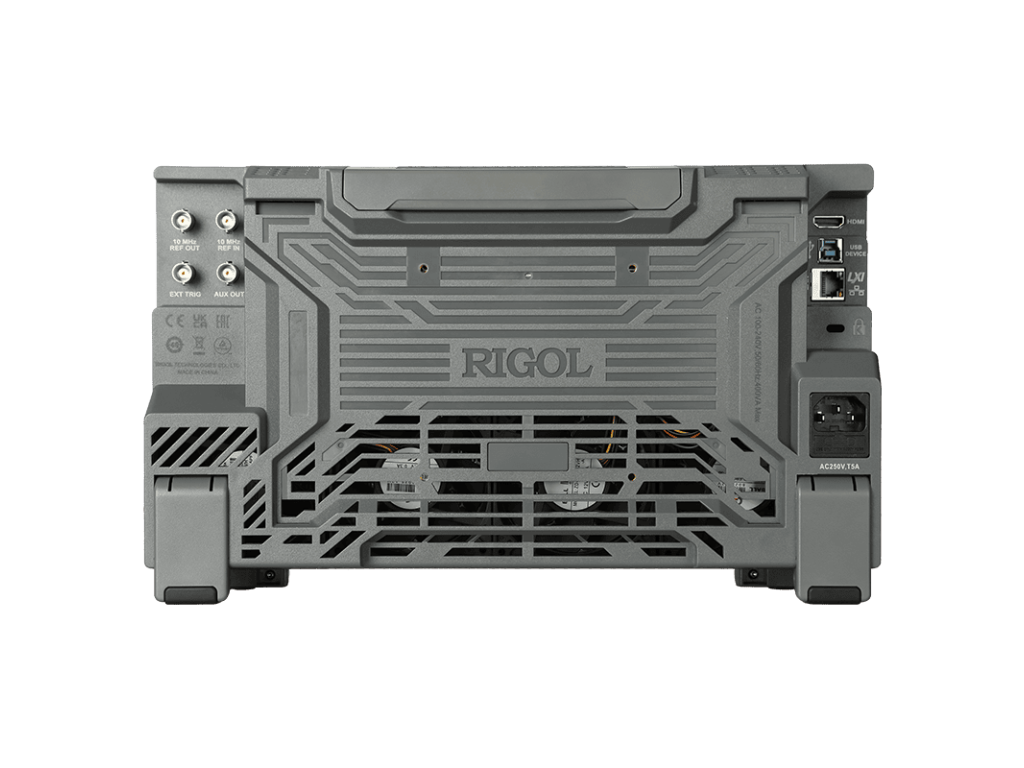

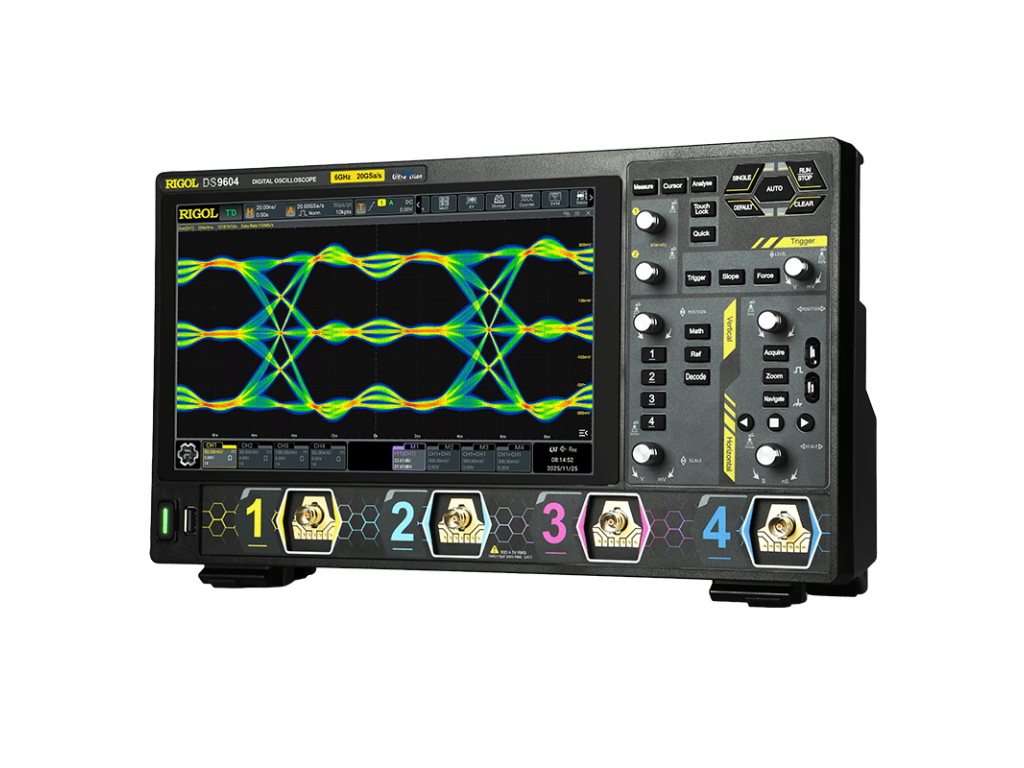

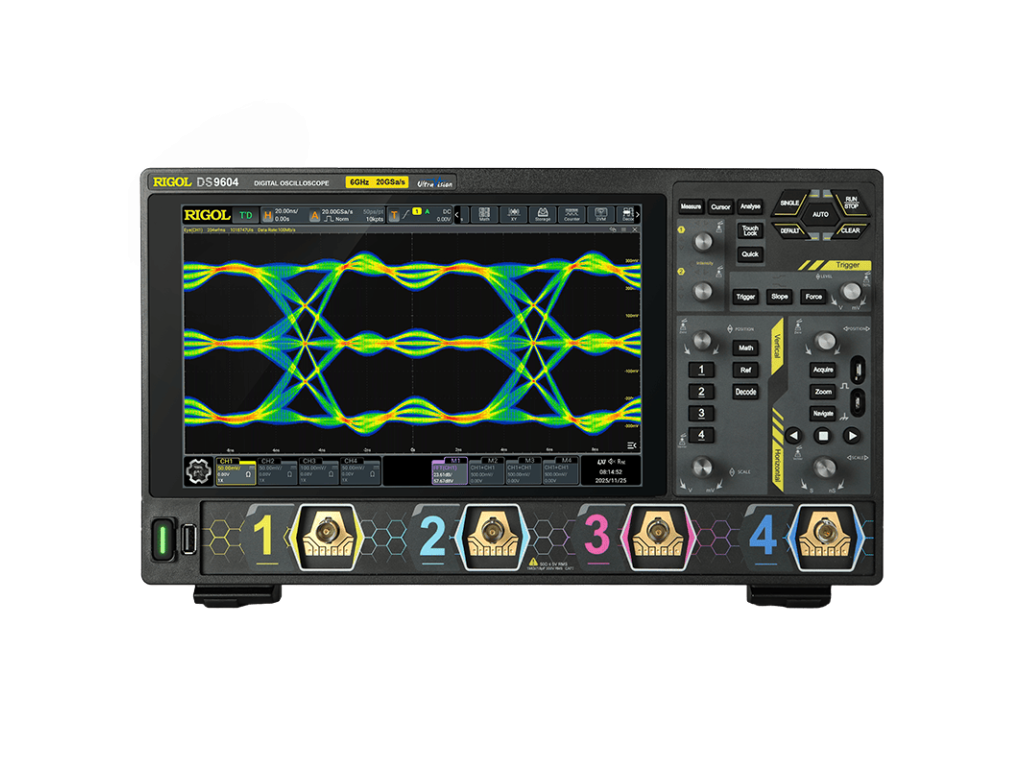

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit.
Doplňkové parametry
| Kategorie: | Měřicí technika |
|---|---|
| Hmotnost: | 5.3 kg |
