osciloskop RIGOL DS9204
Čtyřkanálový osciloskop pro vývoj a analýzu vysokorychlostních elektronických systémů. Kombinace šířky pásma 2,5 GHz, vzorkování až 20 GSa/s a hluboké paměti umožňuje zachytit i krátkodobé anomálie, které běžně unikají pozornosti.
DS9204 představuje univerzální řešení pro vývoj, ladění i ověřování moderních elektronických zařízení. Díky šířce pásma 2,5 GHz a vzorkovací rychlosti až 20 GSa/s nabízí dostatečný výkon pro analýzu rychlých digitálních sběrnic, napájecích obvodů i RF aplikací.
Vysoká rychlost záznamu až 1 000 000 průběhů za sekundu společně s hlubokou pamětí až 2 Gpts pomáhá odhalovat sporadické chyby a nestandardní události, které se při běžném měření obtížně zachycují. K dispozici jsou také pokročilé nástroje pro analýzu integrity signálu, dekódování sběrnic nebo testování shody s komunikačními standardy.
Klíčové parametry
- Šířka pásma: 2,5 GHz
- 4 analogové kanály
- Vzorkování až 20 GSa/s
- Paměť až 2 Gpts (volitelně)
- Rychlost záznamu až 1 000 000 wfms/s
- Vertikální rozlišení až 16 bitů v High Resolution režimu
- 10,1" dotykový displej s rozlišením 1280 × 800
- Hardwarový záznam až 2 000 000 průběhů
- Pokročilé triggerování a dekódování sériových sběrnic
Srovnání modelů řady MSO/DS9000
| Model | Šířka pásma | Analogové kanály | Digitální kanály | Max. vzorkování |
|---|---|---|---|---|
| DS9202 | 2 GHz | 2 | – | 10 GSa/s |
| DS9204 | 2,5 GHz | 4 | – | 20 GSa/s |
| MSO9402 | 4 GHz | 2 | 16 (vol.) | 20 GSa/s |
| DS9404 | 4 GHz | 4 | – | 20 GSa/s |
| DS9604 | 6 GHz | 4 | – | 20 GSa/s |

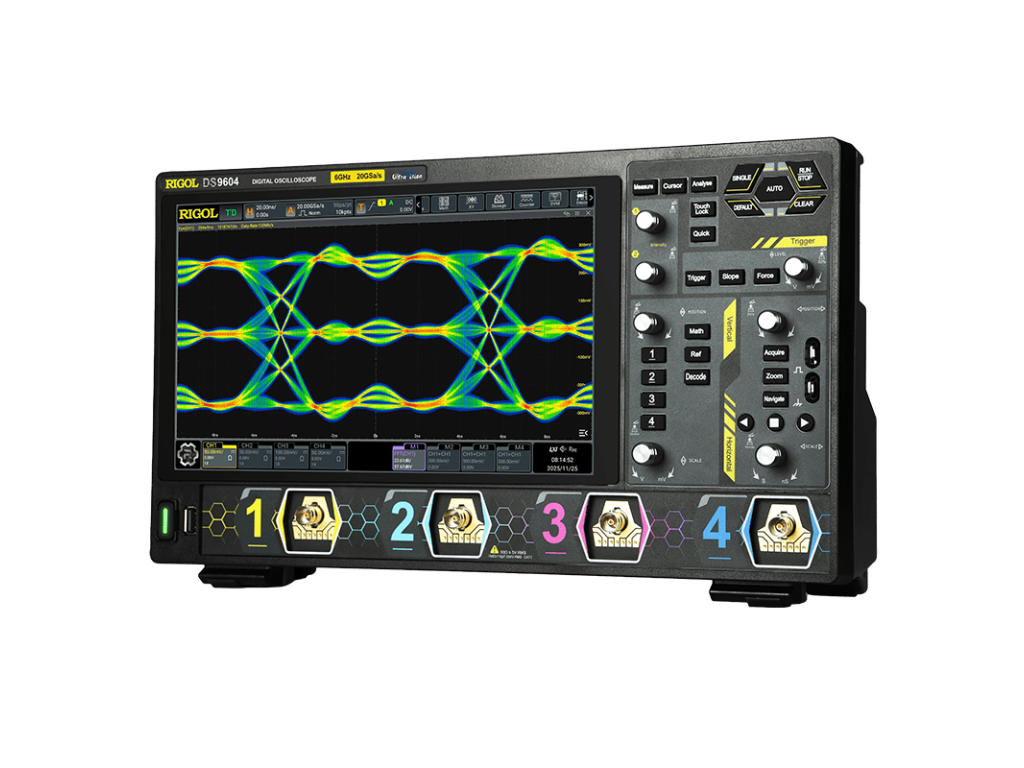

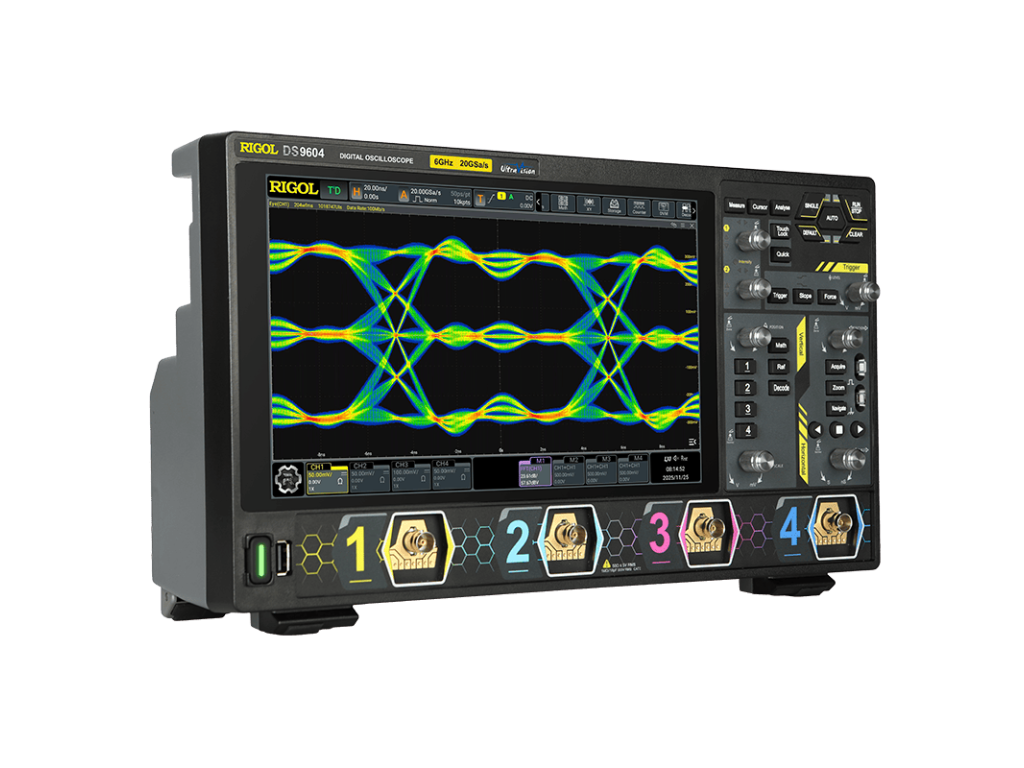

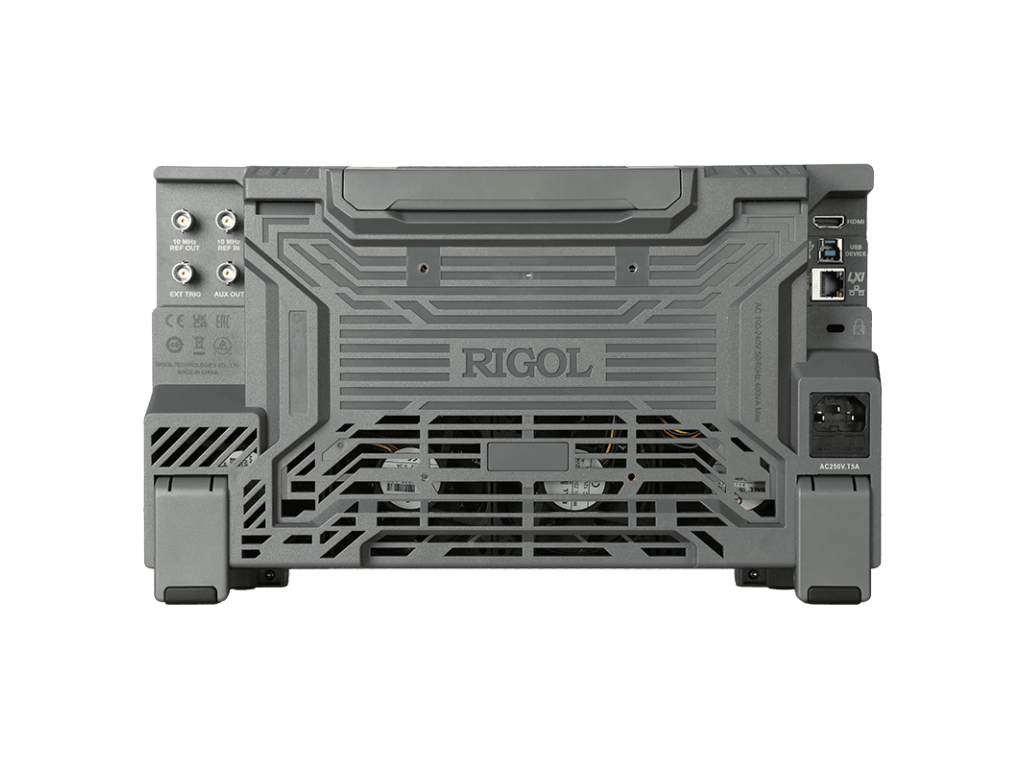

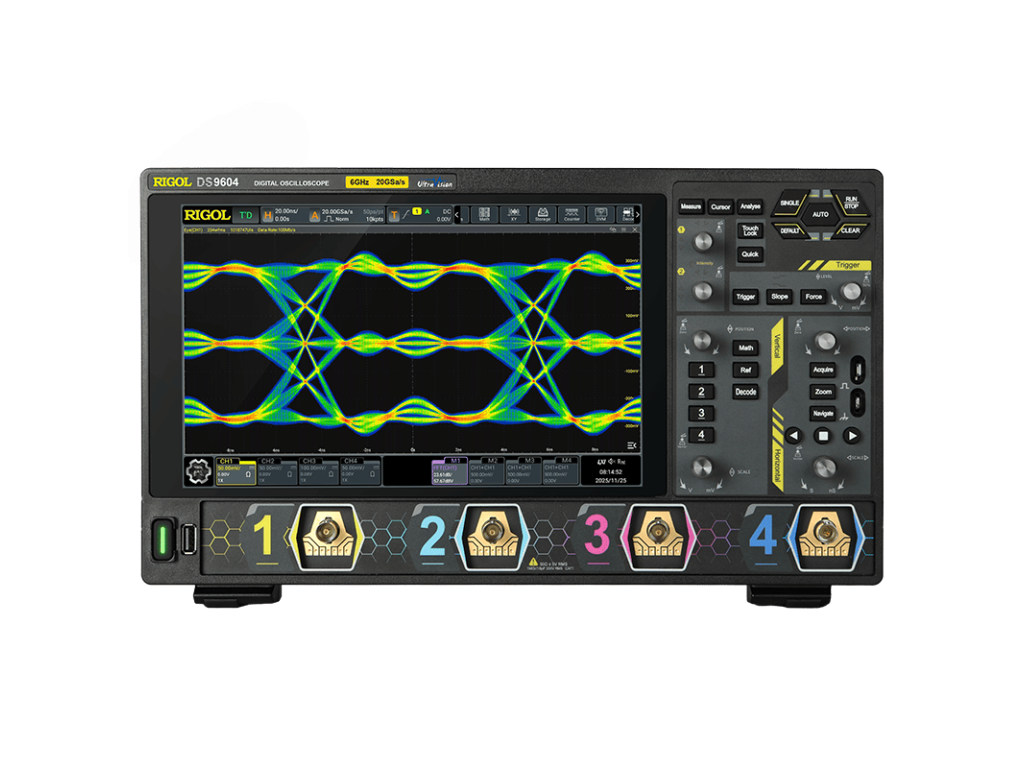

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit.
Doplňkové parametry
| Kategorie: | S logickou analýzou |
|---|---|
| Hmotnost: | 5.3 kg |
