vektorový síťový analyzátor RIGOL DNA5042

DNA5042 nabízí měření v rozsahu 5 kHz až 4,5 GHz. Jako dvouportový vektorový analyzátor sítí poskytuje kompletní charakterizaci RF komponent včetně měření S11, S21, S12 a S22.

Díky dynamickému rozsahu až 127 dB a nízké úrovni šumu je vhodný pro měření běžných pasivních součástek, filtrů, zesilovačů, kabelových sestav i anténních systémů. Přístroj podporuje zobrazení SWR, skupinového zpoždění a dalších parametrů potřebných při vývoji nebo ověřování RF zařízení.

Součástí výbavy jsou funkce TDR (Time Domain Reflectometry) a příplatkově také DTF (Distance To Fault), které usnadňují lokalizaci nespojitostí a poruch v koaxiálních vedeních. Pro přesnější výsledky lze využít funkce de-embeddingu a odstranění vlivu měřicích přípravků nebo propojovacích kabelů.

Přístroj nabízí dále frekvenční rozlišení 1 Hz, nastavitelnou šířku IF pásma od 1 Hz do 10 MHz a až 100 001 měřicích bodů v jednom sweepu. Maximální výstupní výkon dosahuje +10 dBm. Měřicí porty jsou osazeny konektory N (F) s charakteristickou impedancí 50 Ω.

Ovládání probíhá prostřednictvím 10,1" dotykového displeje s rozlišením 1280 × 800. K dispozici jsou rozhraní LAN, USB Host, USB Device a HDMI. Přístroj podporuje standardní SCPI příkazy, díky čemuž jej lze snadno začlenit do automatizovaných měřicích pracovišť.

Technické parametry

• Frekvenční rozsah: 5 kHz až 4,5 GHz
• Počet portů: 2
• Konektory: N (F)
• Dynamický rozsah: až 127 dB (typ.)
• Maximální výstupní výkon: +10 dBm
• Frekvenční rozlišení: 1 Hz
• IF BW: 1 Hz až 10 MHz
• Počet měřicích bodů: 1 až 100 001
• Displej: 10,1" kapacitní dotykový
• Rozlišení displeje: 1280 × 800 px
• Interní úložiště: 256 GB
• Rozhraní: LAN, USB Host, USB Device, HDMI
• Impedance portů: 50 Ω
• Hmotnost: < 5 kg
• Rozměry: 358,1 × 214,8 × 121,4 mm

Srovnání přístrojů řady DNA5000

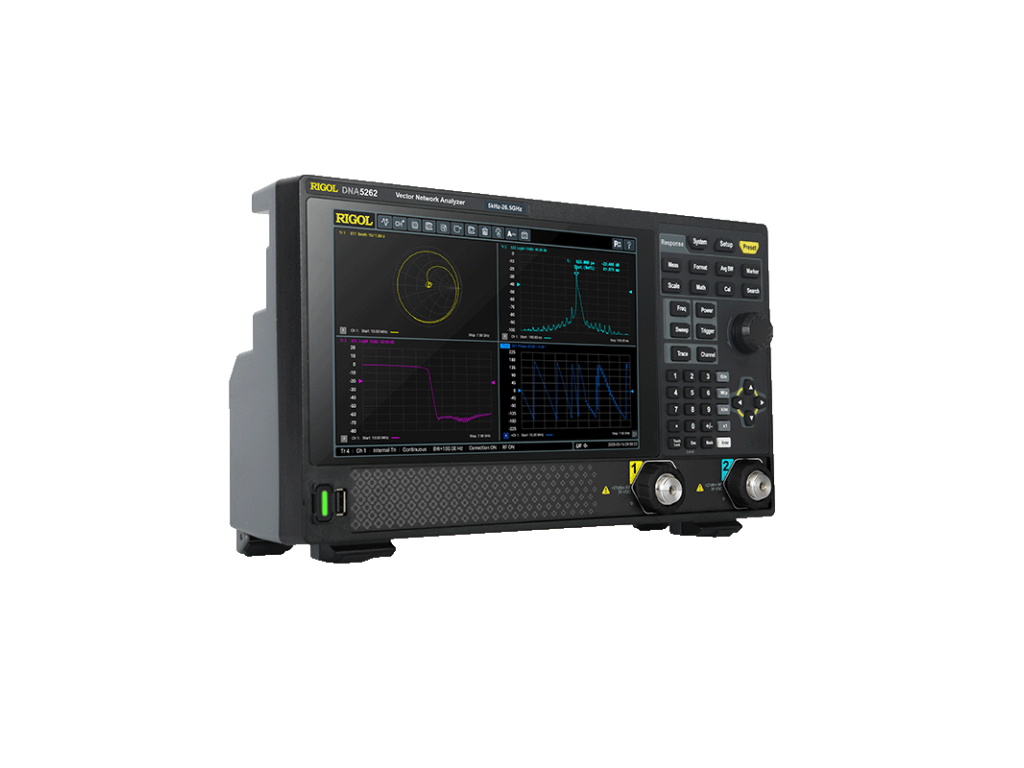

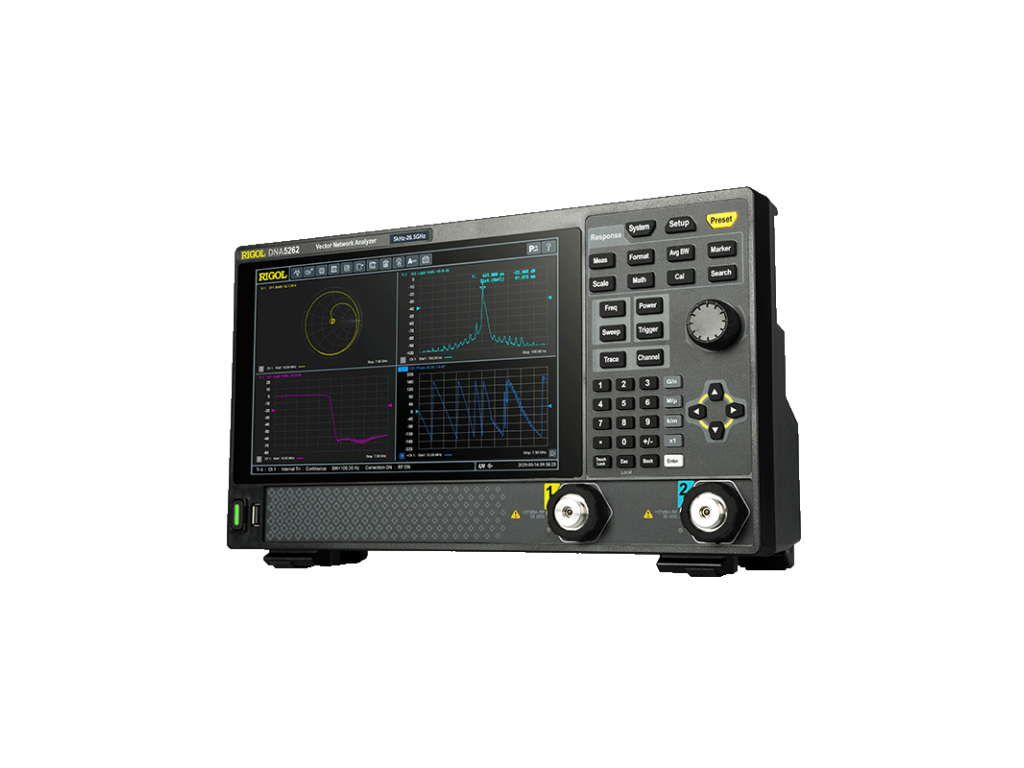

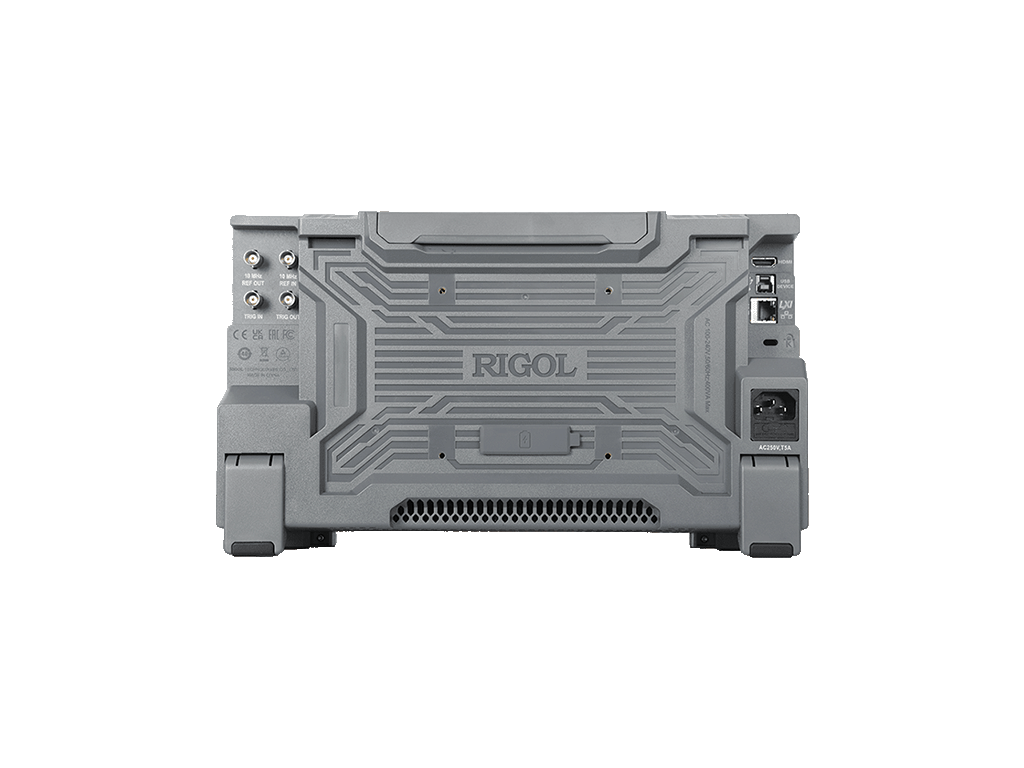

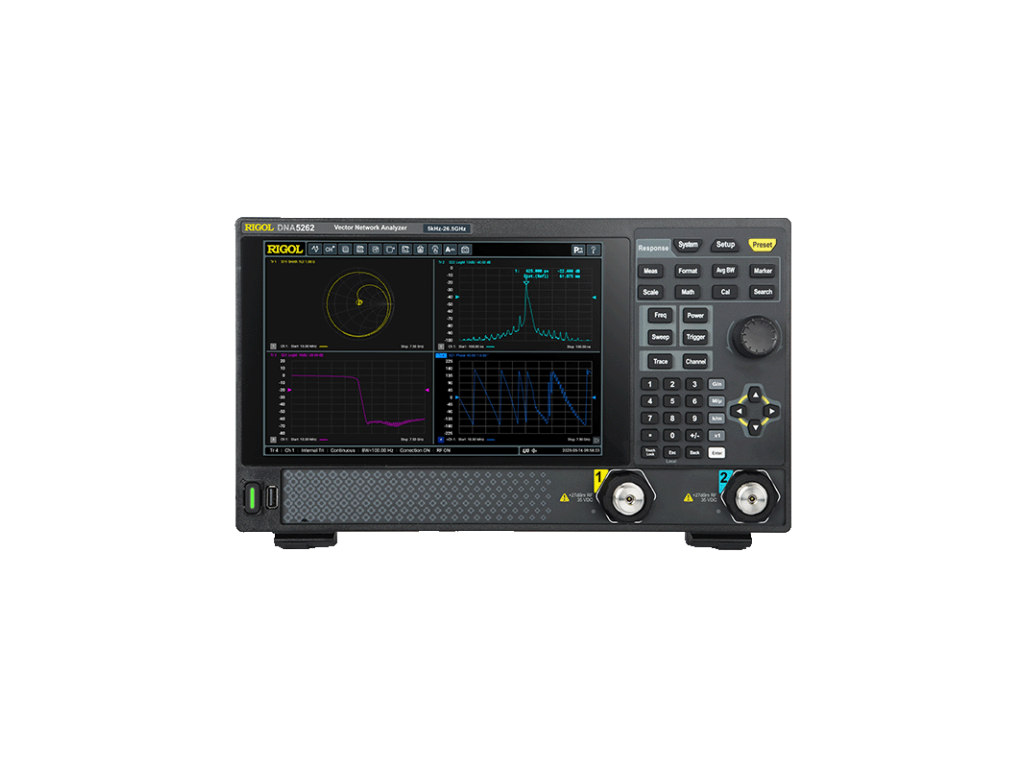

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit
