vektorový síťový analyzátor RIGOL DNA5262

DNA5262 představuje nejvyšší model řady DNA5000 a nabízí měření v rozsahu 5 kHz až 26,5 GHz. Jako dvouportový vektorový analyzátor sítí umožňuje kompletní charakterizaci RF a mikrovlnných zařízení včetně měření parametrů S11, S21, S12 a S22. Široký frekvenční rozsah jej předurčuje pro práci s pokročilými mikrovlnnými aplikacemi, vysokofrekvenčními moduly, anténami, filtry i komunikačními systémy pracujícími v pásmech nad 20 GHz.

Přístroj je vybaven 3.5 mm (M) konektory, které jsou vhodné pro měření v nejvyšších frekvenčních pásmech podporovaných touto řadou. Díky tomu lze provádět přesná měření i tam, kde již standardní konektorové systémy přestávají vyhovovat požadavkům na přesnost.

Pro analýzu impedance a přizpůsobení nabízí DNA5262 nástroje jako Smithův diagram, polární zobrazení, SWR, měření fáze nebo skupinového zpoždění. Tyto funkce poskytují detailní přehled o chování měřeného zařízení v celém frekvenčním rozsahu a usnadňují optimalizaci RF i mikrovlnných obvodů.

Při diagnostice kabelových a anténních systémů lze využít funkce TDR (Time Domain Reflectometry) a volitelně také DTF (Distance To Fault). Ty pomáhají rychle identifikovat nespojitosti, poškozené konektory nebo jiné závady v přenosové cestě bez nutnosti složitého rozebírání instalace.

Přístroj podporuje také de-embedding a odstranění vlivu měřicích přípravků, adaptérů a kabelových propojení. Díky tomu lze přesněji vyhodnocovat skutečné vlastnosti měřeného zařízení a minimalizovat vliv prvků, které nejsou součástí samotného měřeného objektu.

DNA5262 disponuje dynamickým rozsahem až 127 dB, frekvenčním rozlišením 1 Hz a podporuje až 100 001 měřicích bodů v jednom sweepu. Ovládání probíhá prostřednictvím 10,1" dotykového displeje s rozlišením 1280 × 800. K dispozici jsou rozhraní LAN, USB Host, USB Device a HDMI, přičemž podpora SCPI příkazů umožňuje snadnou integraci do automatizovaných měřicích pracovišť a testovacích systémů.

Technické parametry

• Frekvenční rozsah: 5 kHz až 26,5 GHz
• Počet portů: 2
• Konektory: 3.5 mm (M)
• Dynamický rozsah: až 127 dB (typ.)
• Maximální výstupní výkon: +10 dBm
• Frekvenční rozlišení: 1 Hz
• IF BW: 1 Hz až 10 MHz
• Počet měřicích bodů: 1 až 100 001
• Displej: 10,1" kapacitní dotykový
• Rozlišení displeje: 1280 × 800 px
• Interní úložiště: 256 GB
• Rozhraní: LAN, USB Host, USB Device, HDMI
• Impedance portů: 50 Ω
• Hmotnost: < 5 kg
• Rozměry: 358,1 × 214,8 × 121,4 mm

Srovnání přístrojů řady DNA5000

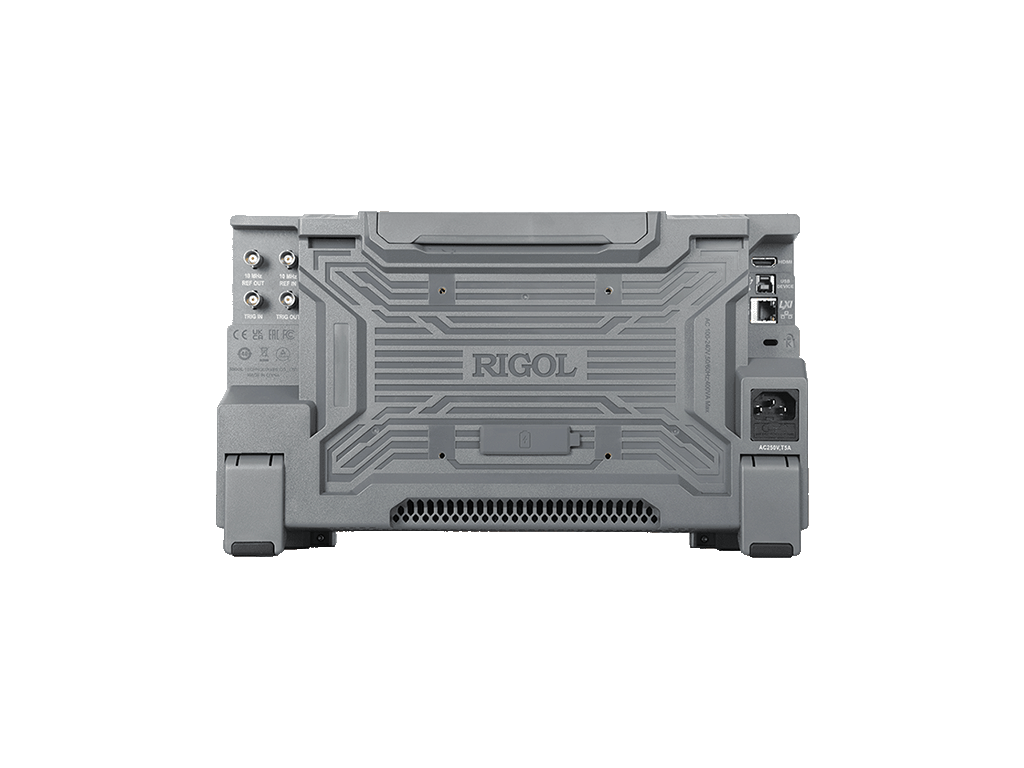

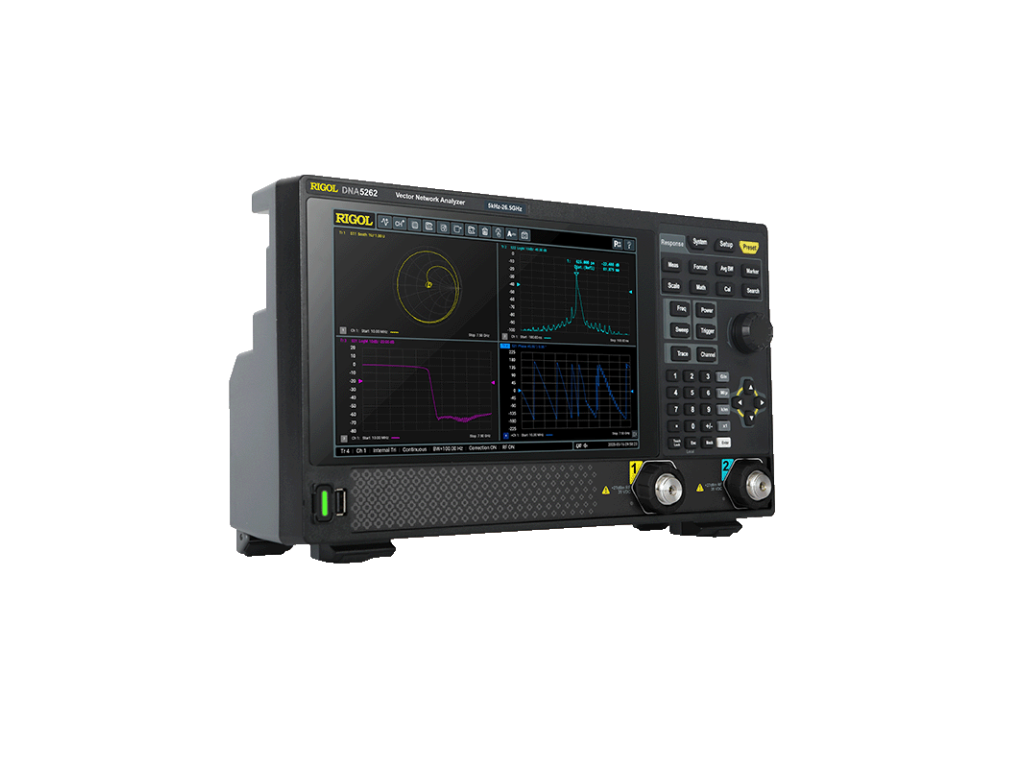

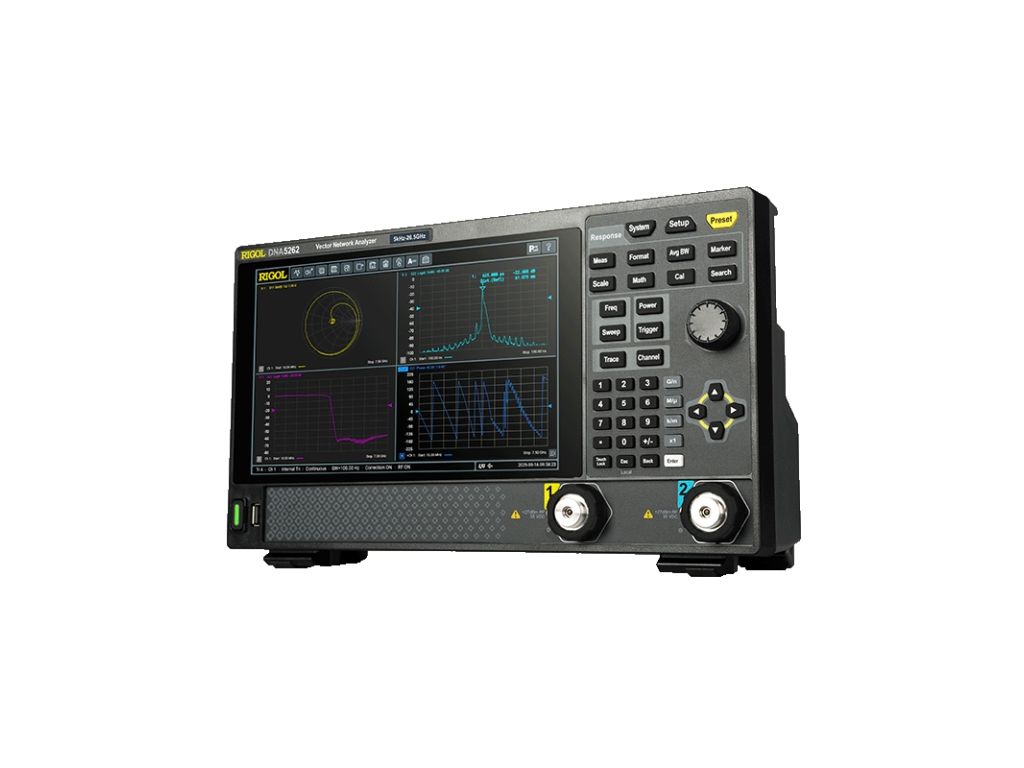

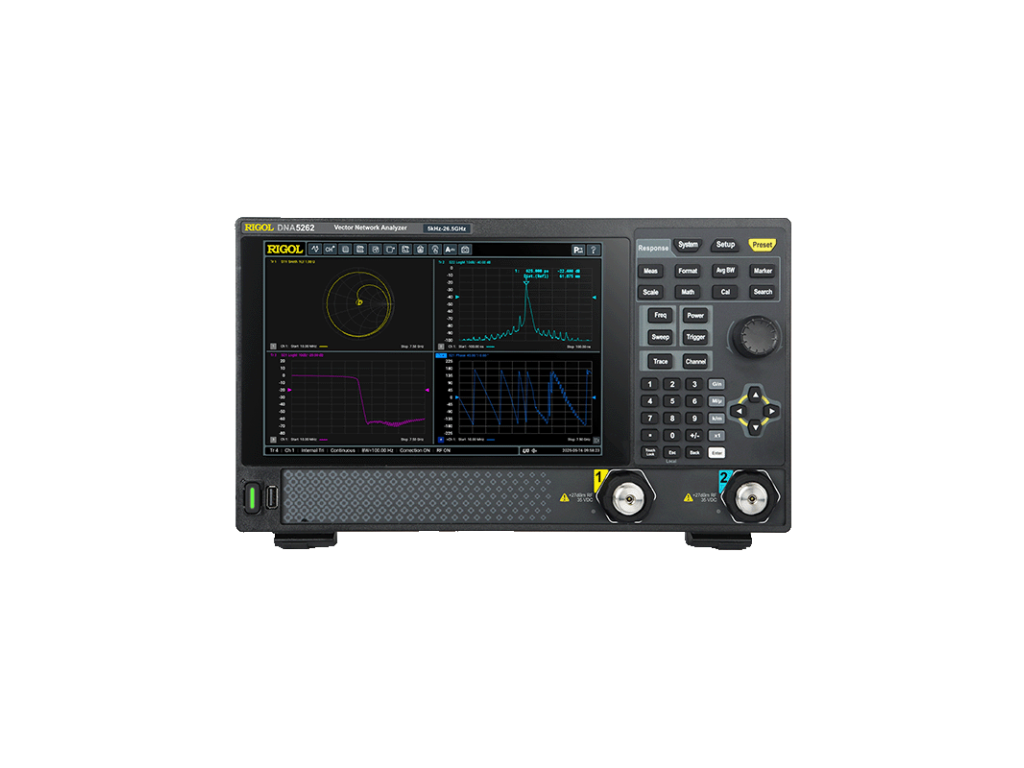

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit
