vektorový síťový analyzátor RIGOL DNA5142

DNA5142 je součástí řady analyzátorů DNA5000 a nabízí měření v rozsahu 5 kHz až 14 GHz. Jako dvouportový vektorový analyzátor sítí poskytuje kompletní charakterizaci RF a mikrovlnných komponent včetně měření parametrů S11, S21, S12 a S22. Frekvenční rozsah až 14 GHz umožňuje práci s širokým spektrem bezdrátových technologií, mikrovlnných obvodů, antén a vysokofrekvenčních filtrů.

Přístroj umožňuje detailní analýzu přenosových i odrazových charakteristik a podporuje zobrazení výsledků pomocí Smithova diagramu, polárního grafu, SWR, fáze nebo skupinového zpoždění. Díky tomu lze efektivně vyhodnocovat impedanční přizpůsobení a chování měřených zařízení v celém pracovním pásmu.

Pro kontrolu kabelových sestav, napáječů a anténních systémů jsou k dispozici funkce TDR (Time Domain Reflectometry) a volitelně také DTF (Distance To Fault). Tyto nástroje pomáhají odhalit nespojitosti, poškozené konektory nebo jiné závady v přenosové cestě bez nutnosti složitého rozebírání měřeného systému.

Přesnost měření lze dále zvýšit využitím funkcí de-embeddingu a odstranění vlivu měřicích přípravků, adaptérů nebo kabelových propojení. Díky tomu je možné získat věrnější obraz skutečných parametrů testovaného zařízení.

DNA5142 disponuje dynamickým rozsahem až 127 dB, frekvenčním rozlišením 1 Hz a podporuje až 100 001 měřicích bodů v jednom sweepu. Ovládání zajišťuje 10,1" dotykový displej s rozlišením 1280 × 800. Přístroj je vybaven rozhraními LAN, USB Host, USB Device a HDMI a podporuje SCPI příkazy pro automatizovaná měření a integraci do testovacích systémů.

Technické parametry

• Frekvenční rozsah: 5 kHz až 14 GHz
• Počet portů: 2
• Konektory: N (F)
• Dynamický rozsah: až 127 dB (typ.)
• Maximální výstupní výkon: +10 dBm
• Frekvenční rozlišení: 1 Hz
• IF BW: 1 Hz až 10 MHz
• Počet měřicích bodů: 1 až 100 001
• Displej: 10,1" kapacitní dotykový
• Rozlišení displeje: 1280 × 800 px
• Interní úložiště: 256 GB
• Rozhraní: LAN, USB Host, USB Device, HDMI
• Impedance portů: 50 Ω
• Hmotnost: < 5 kg
• Rozměry: 358,1 × 214,8 × 121,4 mm

Srovnání přístrojů řady DNA5000

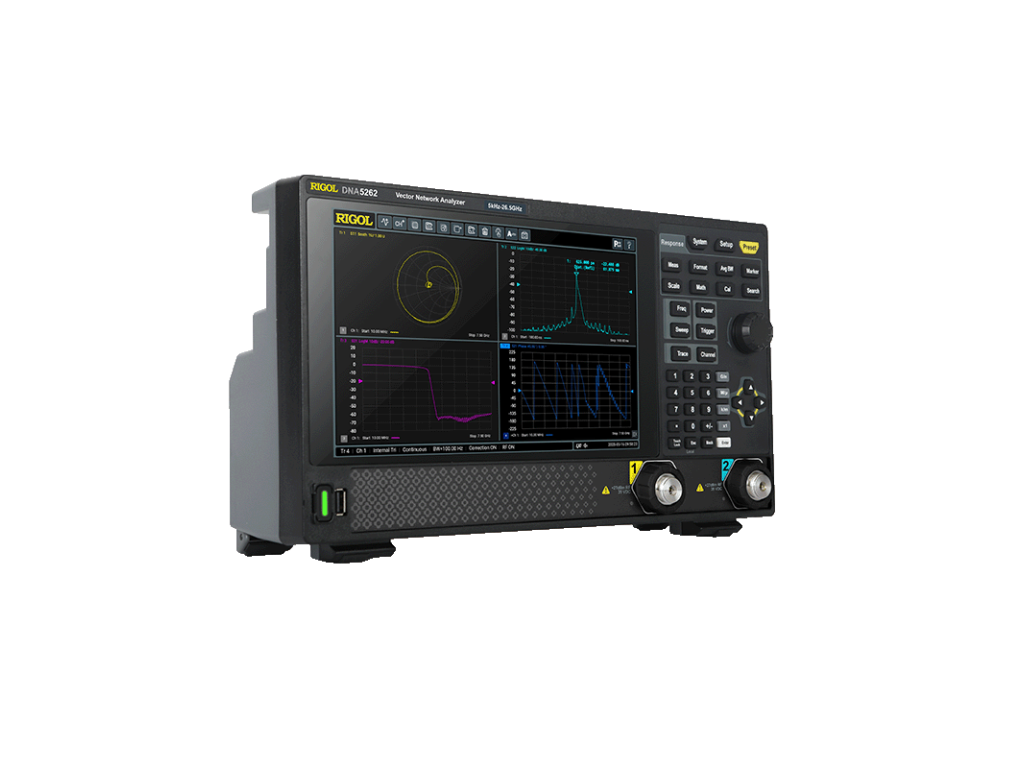

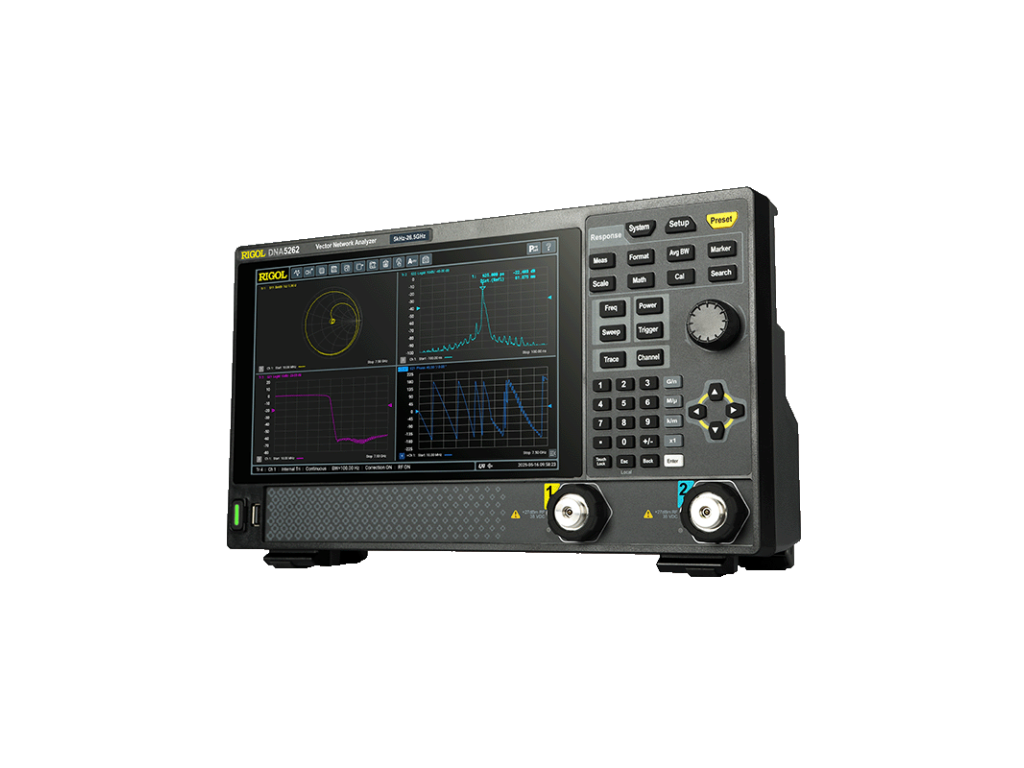

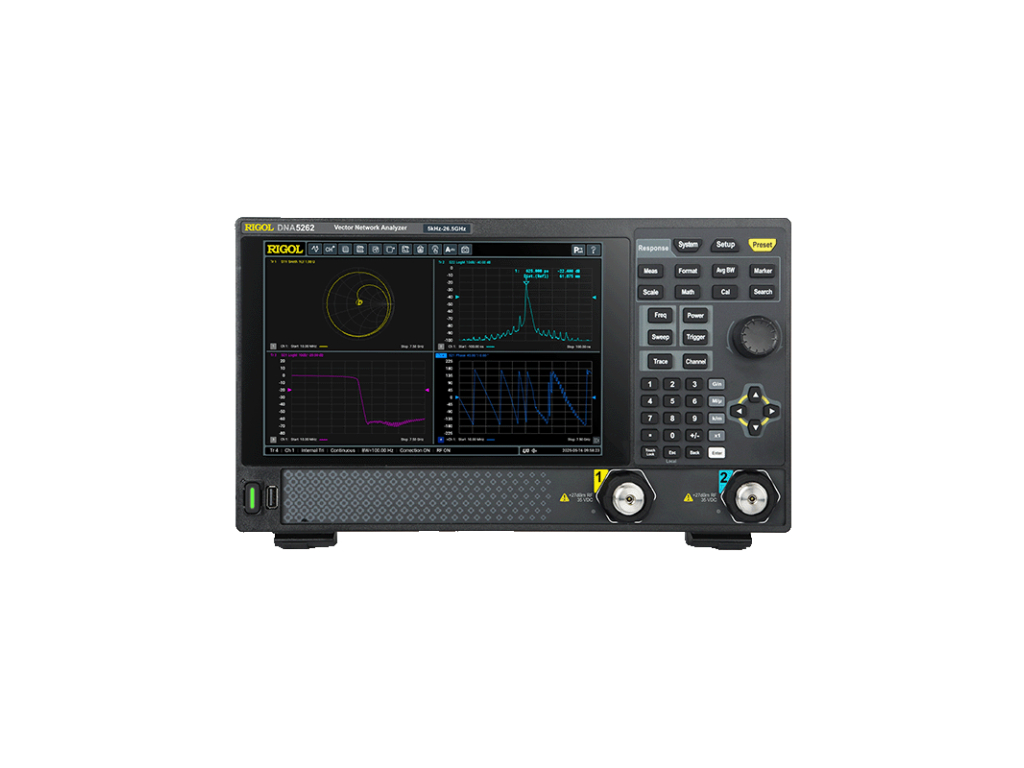

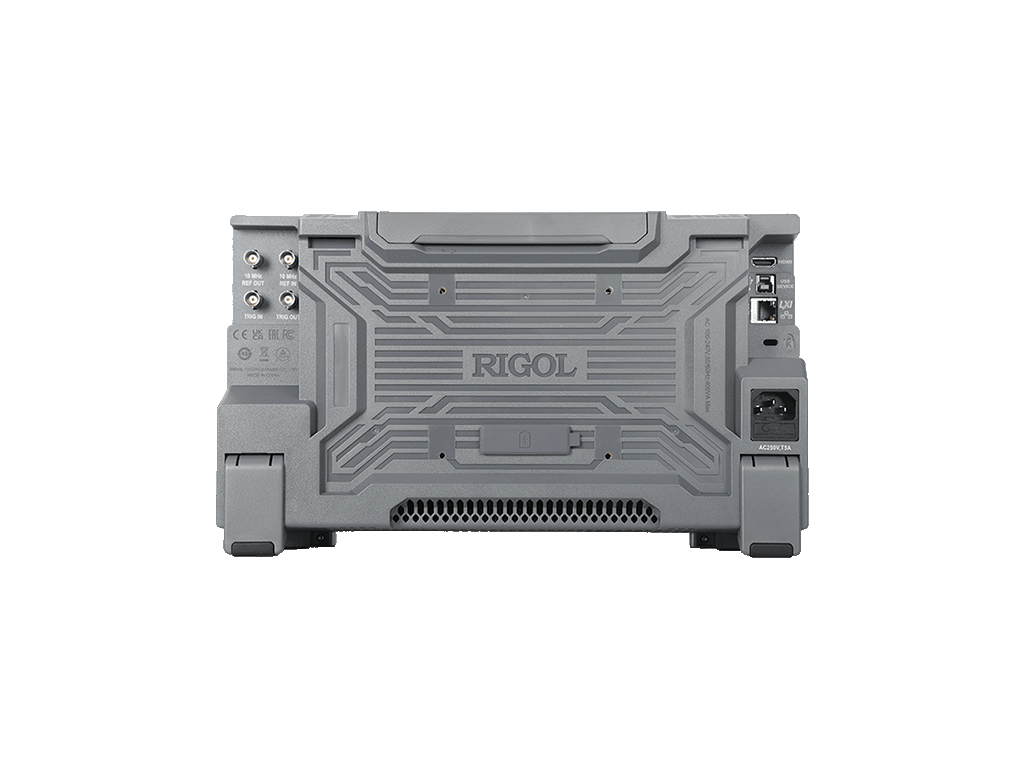

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit
