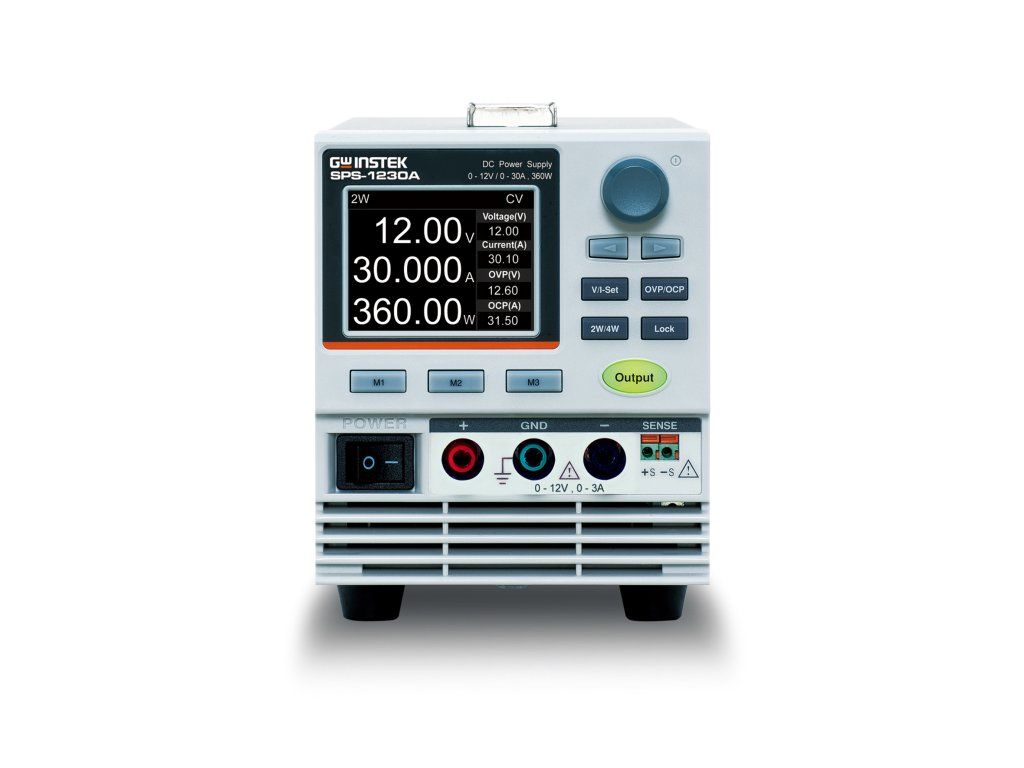

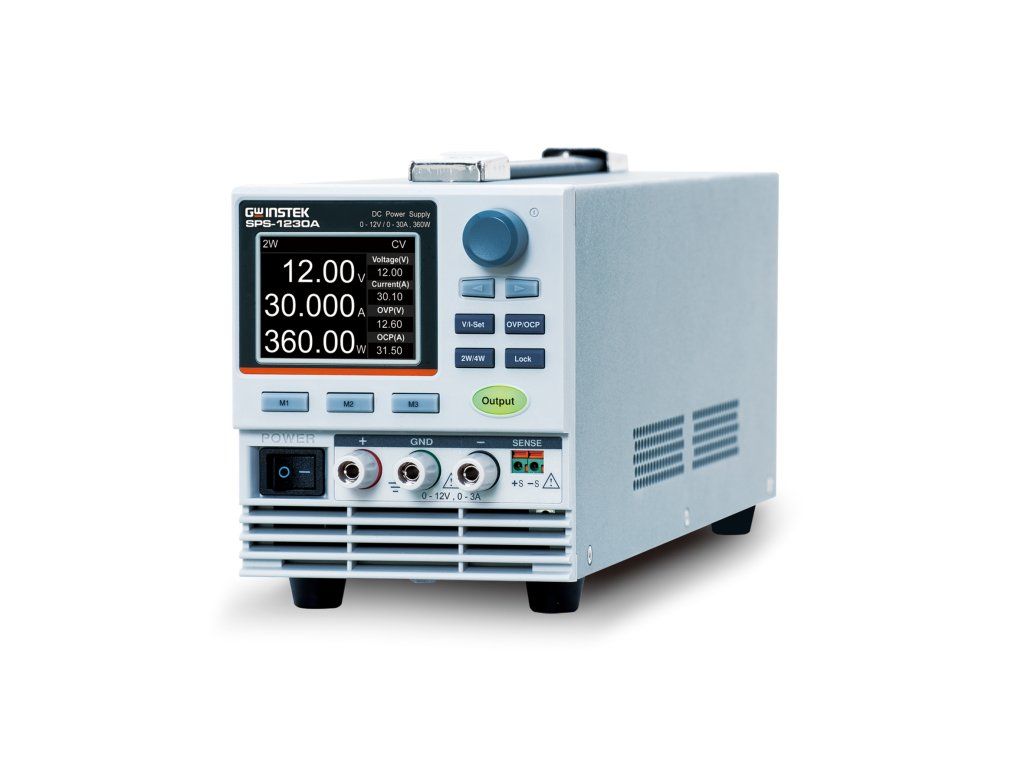

DC napájecí zdroj GW Instek SPS-1230A

SPS-1230A je součástí nové generace spínaných laboratorních zdrojů řady SPS-A, která navazuje na původní sérii SPS. Zdroj poskytuje výstup 12 V / 30 A při celkovém výkonu 360 W a je určen pro napájení elektronických obvodů, testování komponentů, vývojová pracoviště i výrobní aplikace. Ovládání zajišťuje digitální enkodér umožňující rychlé a přesné nastavení napětí a proudu, zatímco 2,4" TFT LCD displej poskytuje přehledné zobrazení všech důležitých parametrů výstupu.

Pro zajištění přesného napětí přímo na připojené zátěži je zdroj vybaven funkcí Remote Sensing s podporou zapojení 2-wire i 4-wire, která kompenzuje úbytky napětí na přívodních vodičích. Bezpečný provoz podporují ochrany OVP (Over Voltage Protection), OCP (Over Current Protection) a OTP (Over Temperature Protection). K dispozici jsou také tři uživatelské paměťové pozice pro uložení často používaných nastavení, funkce uzamčení ovládacího panelu a samostatné tlačítko pro aktivaci nebo deaktivaci výstupu.

Zdroj nabízí rozlišení nastavení 10 mV / 10 mA a zpětné měření s rozlišením až 10 mV / 1 mA. Díky podpoře rozhraní Control I/O a kompatibilitě s rackovými sadami GRA-441 J/E jej lze snadno začlenit do laboratorních sestav i automatizovaných testovacích pracovišť.

Technické parametry

• Výstupní napětí: 0–12 V
• Výstupní proud: 0–30 A
• Maximální výkon: 360 W
• Počet kanálů: 1
• Nastavení napětí/proudu: 10 mV / 10 mA
• Rozlišení měření: 10 mV / 1 mA
• Remote Sensing: 2-wire / 4-wire
• Ochrany: OVP, OCP, OTP
• Displej: 2,4" TFT LCD
• Paměť nastavení: 3 uživatelské pozice
• Funkce Panel Lock: ano
• Control I/O: ano
• Rack montáž: GRA-441 J/E
• Ovládání výstupu: Output On/Off
