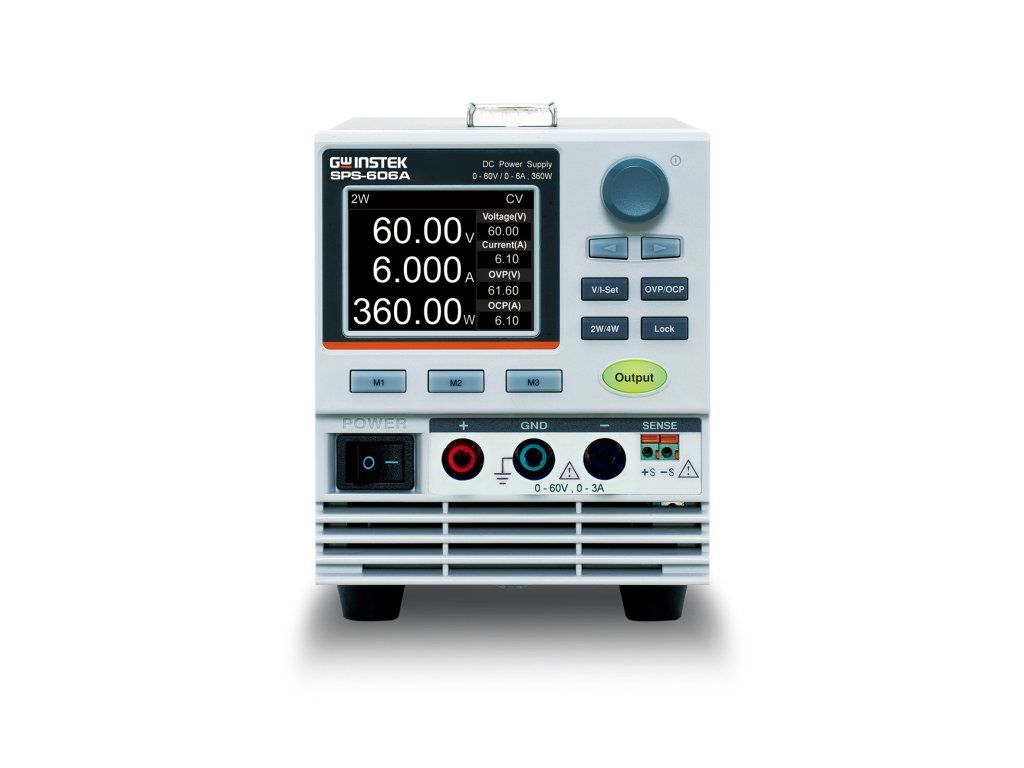

DC napájecí zdroj GW Instek SPS-606A

SPS-606A je model s nejvyšším výstupním napětím v řadě SPS-A a nabízí rozsah 0–60 V při proudu až 6 A. Díky výkonu 360 W je vhodný pro aplikace, kde je důležitější vyšší napětí než maximální proudová zatížitelnost. Uplatnění nachází při vývoji elektronických zařízení, testování výkonových modulů, ověřování napájecích obvodů nebo při laboratorních měřeních vyžadujících větší napěťovou rezervu. Přesné nastavení výstupních parametrů zajišťuje digitální enkodér, který umožňuje rychlou změnu hodnot i jejich jemné doladění.

Pro zachování přesného napětí na zátěži je zdroj vybaven funkcí Remote Sensing s podporou zapojení 2W a 4W. Tato funkce kompenzuje úbytky napětí na přívodních vodičích a pomáhá zajistit přesnější výsledky měření. Součástí výbavy jsou také ochrany OVP, OCP a OTP, které chrání zdroj i připojené zařízení před přepětím, nadproudem nebo přehřátím během provozu.

Přehled o provozních hodnotách poskytuje 2,4" TFT LCD displej, na kterém jsou zobrazeny nastavené i aktuálně měřené parametry. Zdroj umožňuje uložení tří uživatelských konfigurací pro rychlé vyvolání často používaných nastavení a nabízí také funkci uzamčení ovládacího panelu. K dispozici je rozhraní Control I/O pro externí signalizaci provozních stavů a podpora rackové montáže pomocí sad GRA-441 J/E, což usnadňuje začlenění zdroje do laboratorních i výrobních pracovišť.

Technické parametry

• Výstupní napětí: 0–60 V
• Výstupní proud: 0–6 A
• Maximální výkon: 360 W
• Počet kanálů: 1
• Nastavení napětí/proudu: 10 mV / 10 mA
• Rozlišení měření: 10 mV / 1 mA
• Remote Sensing: 2W / 4W
• Ochrany: OVP, OCP, OTP
• Displej: 2,4" TFT LCD
• Paměť nastavení: 3 uživatelské pozice
• Funkce Panel Lock: ano
• Control I/O: ano
• Rack montáž: GRA-441 J/E
• Ovládání výstupu: Output On/Off
