výukový panel Uno Volta UV-138

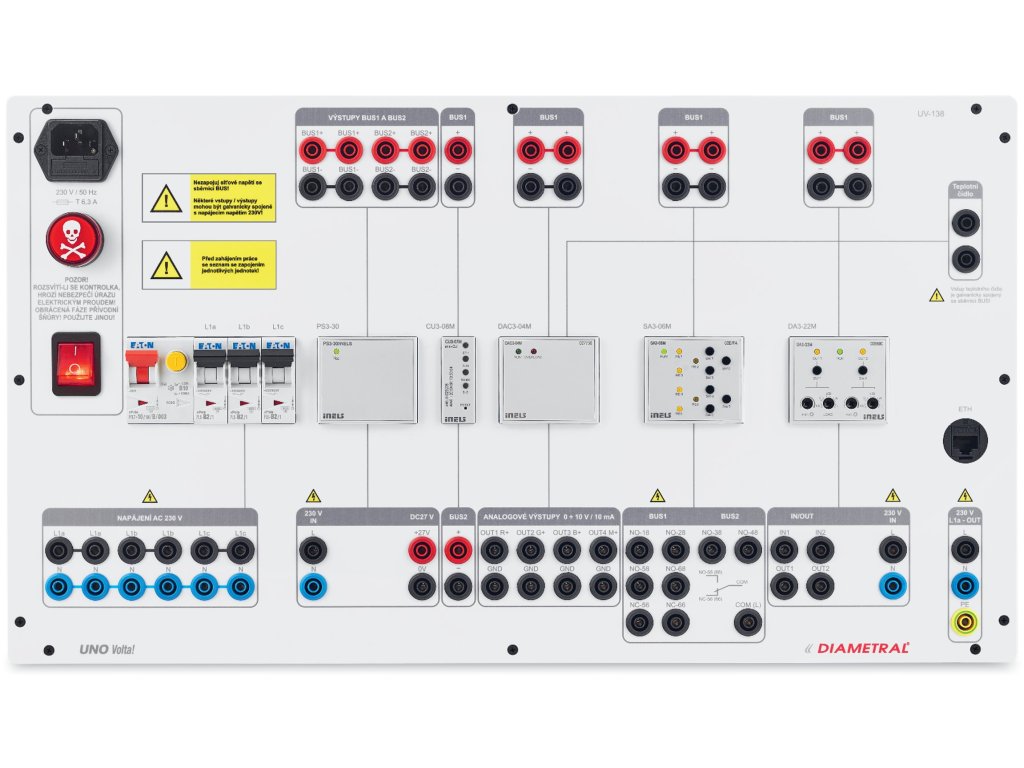

Výukový systém Uno Volta UV-138 představuje panel INELS „chytrá domácnost“, řídicí jednotka, rozvaděč. Řada výukových panelů UNO Volta na bázi systému INELS slouží k demonstraci základních funkcí „chytré domácnosti“ prostřednictvím řídicího systému, který zvyšuje uživatelský komfort bydlení prakticky ve všech oblastech. Jedná se o programové řízení osvětlení jednotlivých místností, vytápění domu, ovládání okenních žaluzií nebo komfortní přehled o dění v domě či kolem domu pomocí kamerových systémů. Samotný panel UV-138 obsahuje programovatelnou řídicí jednotku s nahraným základním programem a řadu aktorů, které slouží k vyhodnocení a následnému ovládání jednotlivých prvků domácnosti.
Použité prvky:
- Řídicí jednotka INELS CU3-07M - 1 ks
- Napájecí zdroj +27 V DC, BUS +/- INELS PS3-30 - 1 ks
- Převodník digitálního signálu na analogový INELS DAC3-04M - 1 ks
- Spínací aktor, 6 kanálový (6 × nezávislé relé) INELS SA3-06M - 1 ks
- Univerzální stmívací aktor, 2 kanálový INELS DA3-22M - 1 ks
- Vstupní jističochránič B10A, 30 mA - 1 ks
- Samostatné jističe jednotlivých okruhů - 1 ks
- Síťový podsvětlený vypínač - 1 ks
- Panelová zásuvka 230 V/50 Hz - 1 ks
- Zdířky bezpečnostní černé, modré, červené, žluto-zelené Staubli - 61 ks
Příklady praktických úloh:
■ Využití stávajícího programu pro ovládání demonstračního panelu „BYT“ UV-139
■ Využití stávajícího programu pro ovládání demonstračního panelu „DŮM“ UV-140 Uno Volta
■ Samostatné programování řídicí jednotky CU3-07M, seznámení se s principy a strukturou programování systému INELS
Příslušenství:
■ Soubor propojovacích šňůr s bezpečnostními banánky
■ Návod k obsluze
■ Schéma zapojení panelu
Další informace:
■ Pro praktické využití panelu UNO Volta UV-138 je nezbytně nutné jej propojit s některým z panelů, který obsahuje prvky domácích spotřebičů, které budou ovládány panelem UV-138. Na výběr jsou v současnosti panely UV-139 „BYT“ a UV-140 „DŮM“. Propojením těchto panelů vznikne funkční soubor řídicí jednotky a „chytré domácnosti“.
■ Samostatnou část „chytré domácnosti“ tvoří panel UV-140, který obsahuje „LARA rádio“, síťové připojení a reproduktory. Tento panel funguje nezávisle na ostatních prvcích „Chytré domácnosti“.
Doplňkové parametry
| Kategorie: | Demonstrační panely |
|---|---|
| Hmotnost: | 3 kg |
