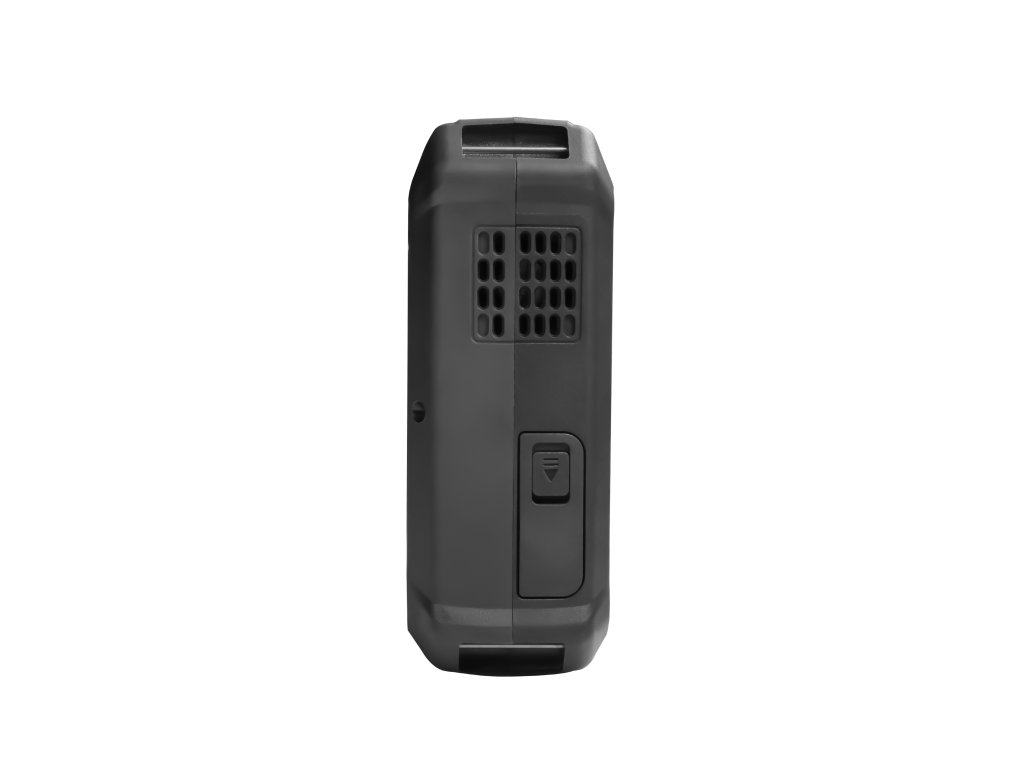

spektrální analyzátor Siglent SHA861A
Siglent SHA860A je nová řada ručních analyzátorů signálu, která kombinuje spektrální analýzu, vektorovou síťovou analýzu a testování kabelů/antén v jednom přenosném zařízení. Nabízí komplexní řešení pro nasazení a údržbu 5G/LTE základnových stanic. Podporuje frekvenční rozsah 9 kHz–7,5 GHz a reálnou šířku pásma 110 MHz. Disponuje pokročilými funkcemi, jako je měření 5G NR/LTE OTA, reálná spektrální analýza, analýza pulzního profilu a GPS-synchronizované mapování vnitřních a venkovních prostorů. Umožňuje optimalizaci svazků, odhalování rušení a urychluje nasazení sítí s vysokou přesností, zatímco integrované provedení zvyšuje efektivitu a mobilitu měření v terénu.
| Frekvenční rozsah | Rozlišovací šířka pásma (RBW) | Fázový šum | Celková přesnost amplitudy | DANL | |
| SHA861A | 9 kHz–3,6 GHz | 1 Hz ~ 10 MHz, sekvence 1-3-10 | -104 dBc/Hz | ±0.7 dB | -165 dBm/Hz |
| SHA862A | 9 kHz–7,5 GHz | 1 Hz ~ 10 MHz, sekvence 1-3-10 | -104 dBc/Hz | ±0.7 dB | -165 dBm/Hz |
Klíčové vlastnosti
- Frekvenční rozsah: 9 kHz–3,6 GHz použitelný od 5 kHz
- DANL (zobrazená průměrná hladina šumu): -165 dBm/Hz
- Fázový šum (SSB): -104 dBc/Hz při 1 GHz, offset 10 kHz
- Analyzační šířka pásma: 40/110 MHz
- Měření 5G NR OTA: více PCI a více svazků
- Měření LTE FDD/TDD OTA: více PCI
- Měření výkonu kanálu, obsazené šířky pásma, výkonu sousedních kanálů, SHI a TOI
- Záznam IQ dat v pásmu 110 MHz
- Reálný čas spektrální analýzy: 110 MHz, 100% POI za 3,51 μs
- Analýza pulzního profilu
Mapování pokrytí (indoor/outdoor) - Záznam a přehrávání stop s GNSS lokalizací
- Analogová modulace (AM/FM/PM) a digitální modulace (ASK/FSK/PSK/MSK/QAM)
- Naladění a poslech audia při AM/FM/PM
- Měření intenzity pole (EMF) a EMI
- Nezávislý zdroj do 7,5 GHz
- Vektorový síťový analyzátor: 1-cesta, 2-porty, S11 a S21
- S11 směrovost: 40 dB, dynamický rozsah S21: 114 dB
- Test kabelů a antén, měření vzdálenosti k závadě, analýza v časové oblasti
- TTA test, napájení 12–32 V DC
- Baterie: 2,5 hodiny provozu, hmotnost 3,2 kg
- 8,4" multi-touch displej, podpora myši a klávesnice
5G NR OTA měření
Při nasazení 5G stanic je klíčová validace kvality sítě a svazků. SHA860A v režimu 5G NR OTA demoduluje signály a extrahuje parametry jako frekvence, PCI, index SSB, frekvenční chybu a EVM, zobrazené v konstelaci. Tato funkce optimalizuje 5G NSA nasazení a koordinaci LTE/5G sítí.
LTE TDD/FDD OTA měření
LTE OTA testování poskytuje kompletní demodulaci (PCI, sektor ID, cell group, frekvenční chyba, časový offset, synchronizace, výkon PSS/SSS/CRS/PBCH) s EVM a konstelacemi. Analýza kvality signálu a výkonu kanálů umožňuje cílené zlepšování sítě.
Reálná spektrální analýza
Šířka pásma 110 MHz a rychlost 300 000 FFT/s umožňuje zachytit signály už od 3,51 μs při 100% POI. Nástroje jako FMT, hustotní zobrazení, 3D, spektrogram a výkon v čase (PvT) umožňují analýzu složitých signálů, vhodné pro monitoring 5G.
Test kabelů a antén
SHA860A zrychluje údržbu měřením útlumu, VSWR, ztrát návratu/vložení a vzdálenosti k závadě. Volitelně podporuje vektorovou analýzu S11/S21, Smithův diagram a dynamický rozsah 114 dB.
Analýza pulzního profilu
S 10 001 body umožňuje měřit výkon pulzů, přechody a charakteristiky signálu s více režimy detekce (špička, vzorek, průměr, klasický).
Záznam IQ dat
Analyzátor umožňuje záznam IQ dat (1 GB RAM, vzorkování 300 MHz, šířka pásma 110 MHz). Data lze ukládat přes USB/LAN pro offline analýzu a detailní rekonstrukci signálu.
Indoor/Outdoor mapování
Funkce umožňuje mapovat pokrytí 5G/LTE, lokalizovat základnové stanice, směry antén a slabé/interferenční oblasti. Přesnost po GPS uzamčení: ±0,01 ppm.
Doplňkové parametry
| Kategorie: | Přístroje |
|---|---|
| Hmotnost: | 3.2 kg |
| Položka byla vyprodána… | |
