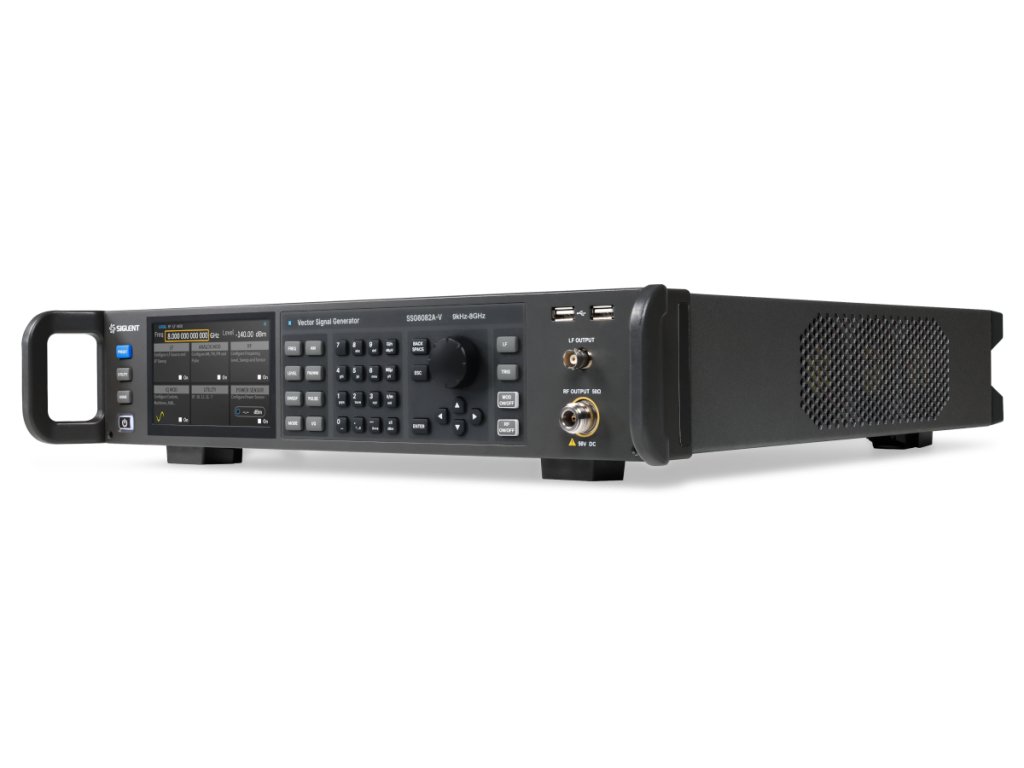

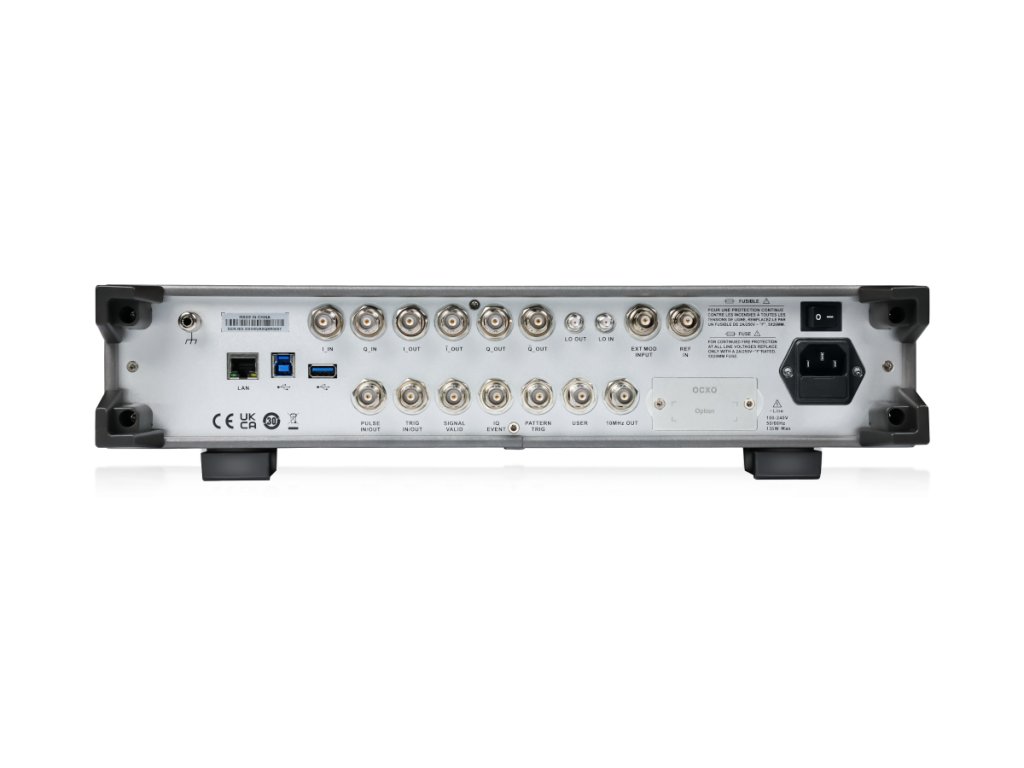

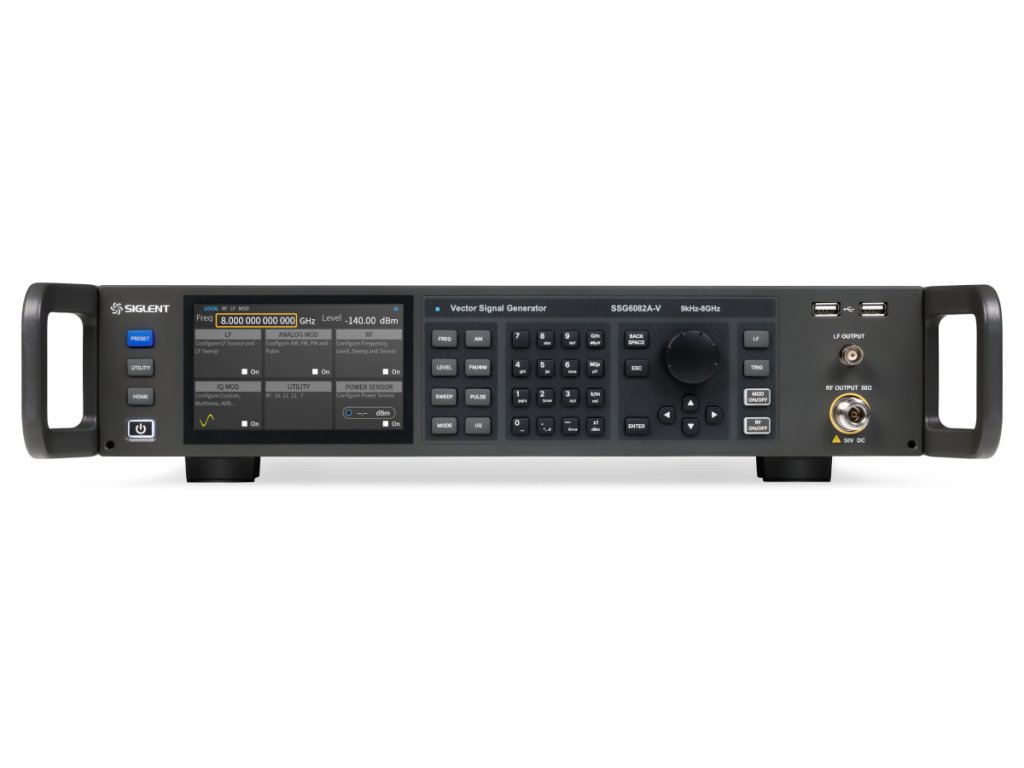

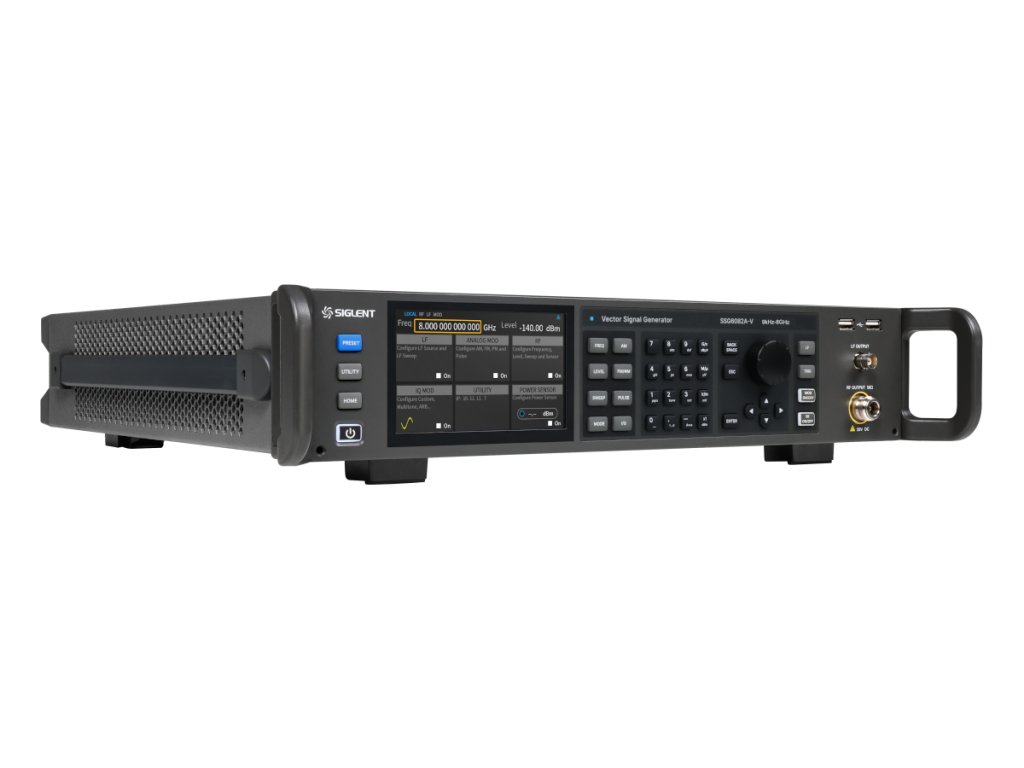

RF vektorový signální generátor SIGLENT SSG6082A-V
Vektorový signální generátor SIGLENT SSG6082A-V nabízí výstupní frekvenční rozsah 9 kHz až 8 GHz a podporuje analogovou modulaci AM, FM a PM, pulzní modulaci i generování pulzních sekvencí. Má vestavěný IQ základní pás s šířkou pásma 500 MHz a v kombinaci se softwarem SigIQPro umožňuje generaci digitálně modulovaných signálů a signálů komunikačních protokolů jako 5G NR, WLAN, LTE, BLUETOOTH a IoT. Díky tovární kalibraci nabízí vynikající širokopásmové vlastnosti na 1 GHz a dobrý výkon ACPR, což ho činí vhodným pro vývoj, výrobu i další aplikace.
Hlavní vlastnosti:
- Maximální frekvence: 8 GHz
- Rozlišení výstupní frekvence: až 0,001 Hz
- Rozsah nastavení úrovně: -140 dBm až 30 dBm
- Fázový šum: < -132 dBc/Hz při 1 GHz, offset 10 kHz (typická hodnota)
- Přesnost amplitudy: ≤ 0,7 dB (typická hodnota)
- Modulace: podpora AM/FM/PM, vnitřní a vnější modulace
- Pulzní modulace: podpora pulzní funkce, generování pulzních sekvencí, uživatelsky definovatelné sekvence (součást příplatkového rozšíření)
- Obecné modulace: podpora QAM, FSK, ASK, PSK, více tónů a dalších
- Přehrávání vlnových forem: podpora generování a přehrávání sekvencí vlnových forem
Komunikační protokoly: generování signálů 5G NR, WLAN, LTE, BLUETOOTH, IoT (se SigIQPro) - MIMO: podpora MIMO a dalších aplikací
- Reálný IQ AWGN: generování šumu AWGN v základním pásmu v reálném čase
- Měření výkonu: sada pro řízení měřiče výkonu a korekci ztrát vedení
- Kompenzace S-parametrů: optimalizace širokopásmových vlastností vektorového režimu
- Dálkové ovládání: podpora webového vzdáleného přístupu

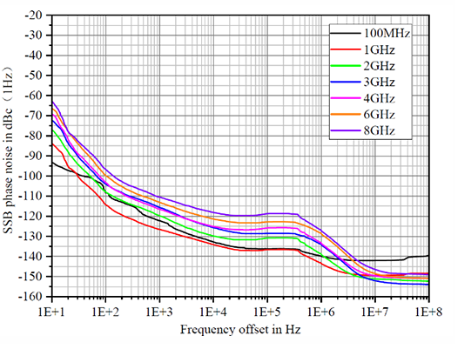

Ultranízký fázový šum:
SSG6082A-V dosahuje fázového šumu -132 dBc/Hz při offsetu 10 kHz na 1 GHz, což zvyšuje přesnost měření a snižuje chybovost v bezdrátové komunikaci.

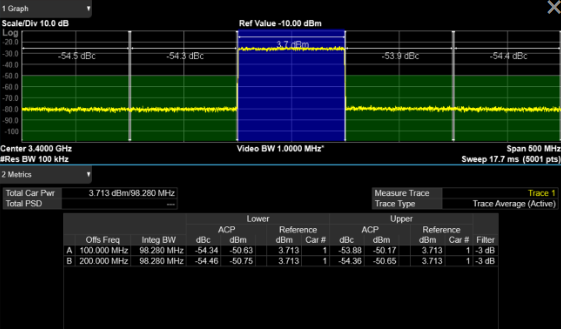

Špičková kvalita signálu:
Excelentní šířka pásma RF modulace 1 GHz a ACPR charakteristiky umožňují vysokou kvalitu signálů WLAN, 5G NR a LTE se špičkovým EVM výkonem.

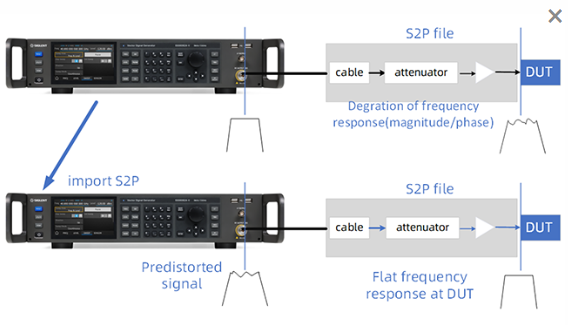

Přesnější simulace vysílačů:
Automatická kompenzace amplitudy, frekvence a fáze na základě S2P souborů minimalizuje fázové kolísání, snižuje šum a vyrovnává amplitudu napříč pásmem, čímž zajišťuje konzistentní úrovně signálu napříč celým rozsahem.
Doplňkové parametry
| Kategorie: | RF Generátory |
|---|---|
| Hmotnost: | 10.7 kg |
