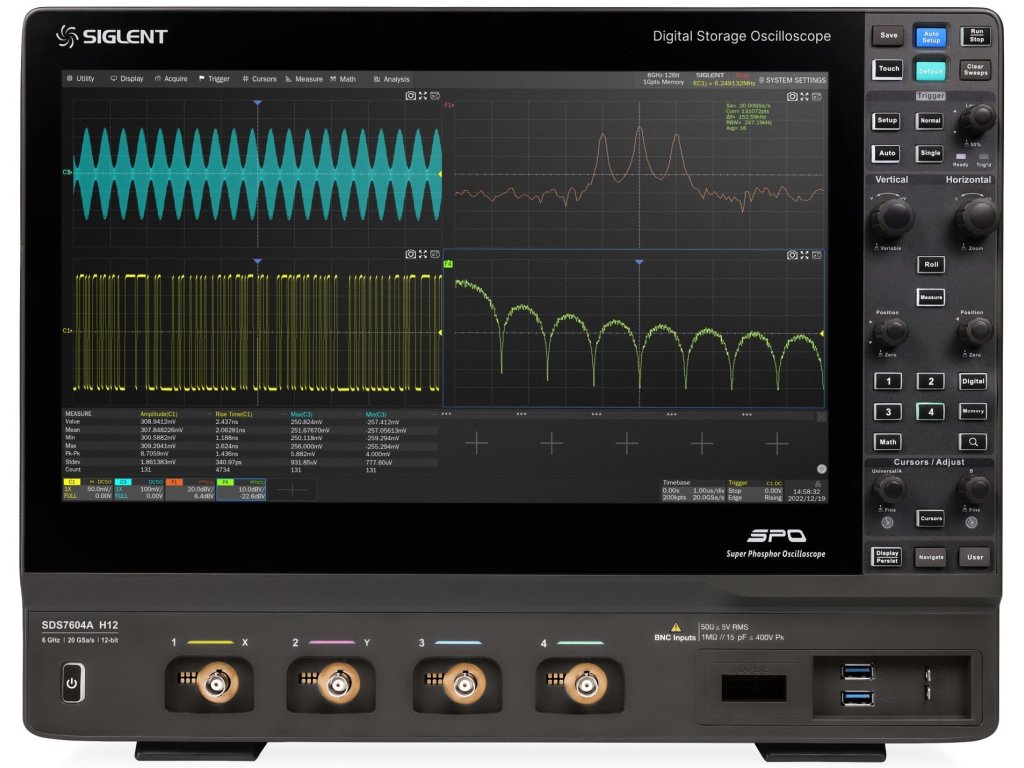

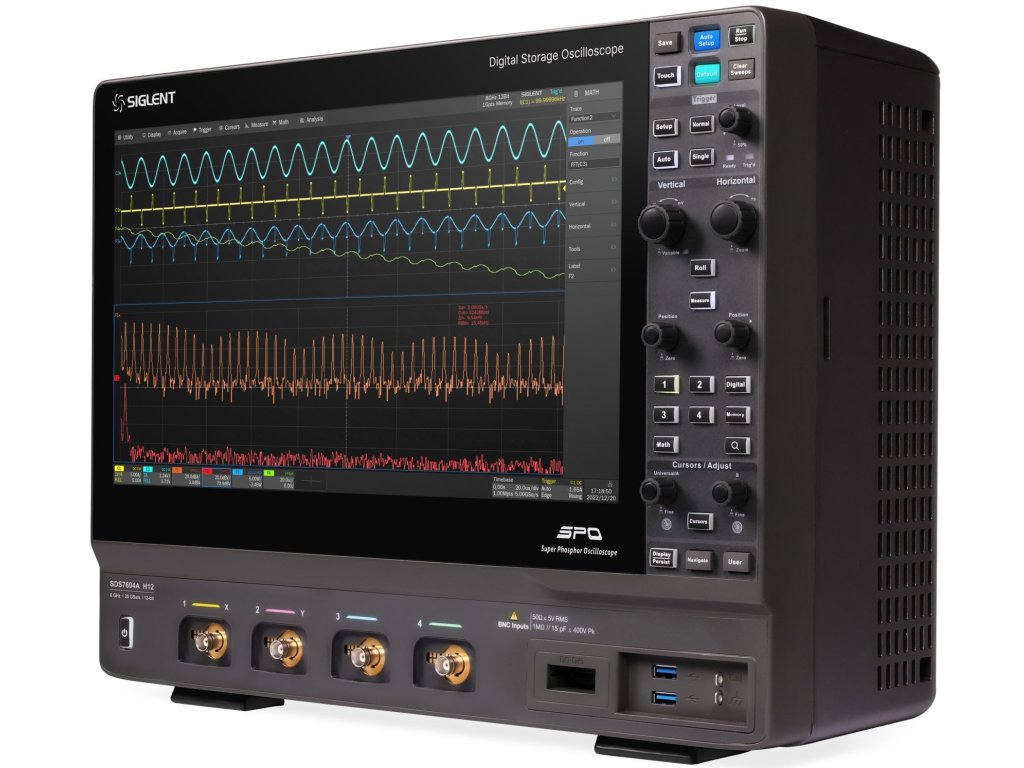

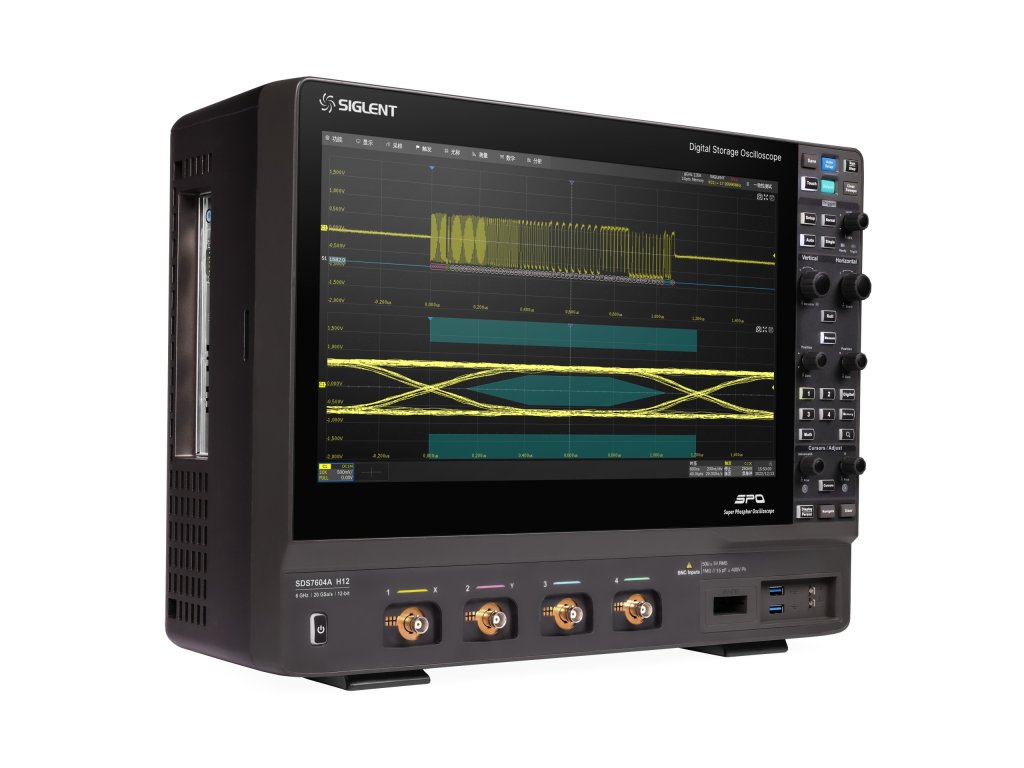

osciloskop SIGLENT SDS7604A H12
SIGLENT SDS7604A H12 je nový digitální paměťový osciloskop s šířkou pásma 6 GHz a 12bitovým ADC, se vzorkovací frekvencí až 20GSa/s. S maximální délkou záznamu dokáže zobrazit až 4 analogové kanály + 16 digitálních kanálů pro vysoce výkonnou analýzu smíšených signálů.
Technické údaje:
- 4-kanálový osciloskop s šířkou pásma 6 GHz

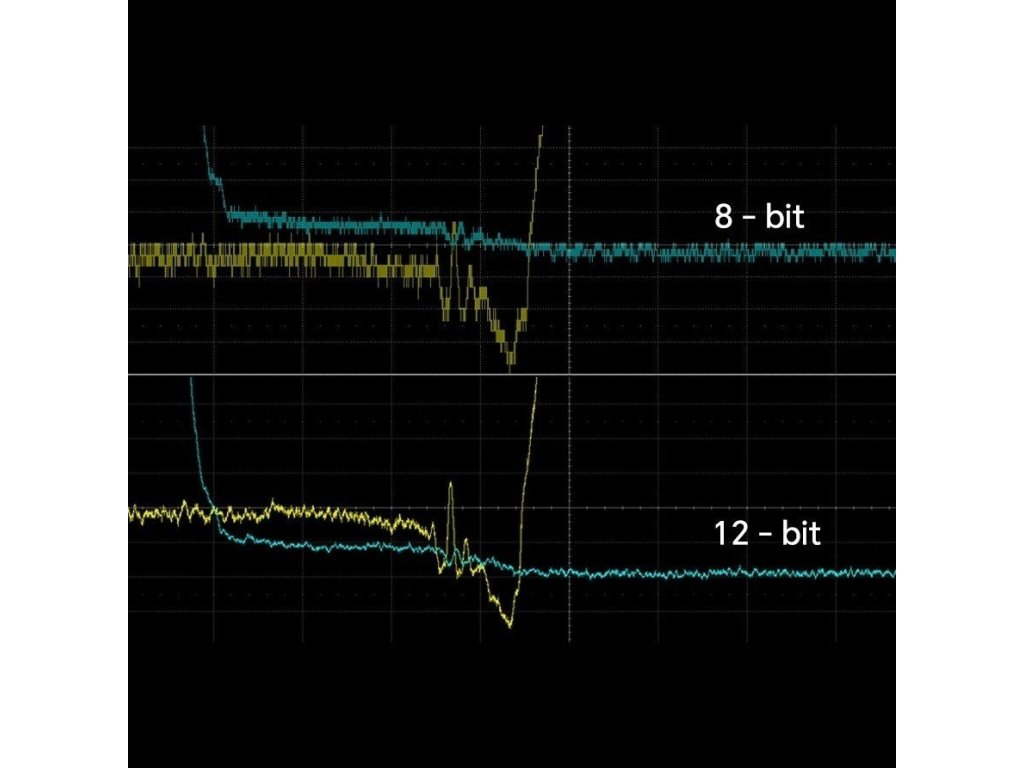

- 12-bitové vertikální rozlišení (v ERES modu až do 16 bitů)
- Vzorkování v reálném čase: (2 kanály) až 20 GSa/s a maximální hloubka paměti až 500 Mpts na kanál (možnost příplatkového vylepšení až na 1 Gpts/2 kanály)
- Rychlost zaznamenání průběhů: až 1 000 000 wfm/s
- Spouštění: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay
- Dekódování sériových sběrnic: I2C, SPI, UART, CAN, LIN
- Příplatkové dekódování sériových sběrnic: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (pouze dekódování), ARINC429, USB 2.0 (pouze dekódování)
- 15,6'' dotykový TFT-LCD displej (1920 × 1080 px)
- Operační systém: Linux
- Procesor: Intel Core i3-8100 nebo výkonnější
- Operační paměť: 32 GB
- Úložiště: 250 GB
- Měření: 50+ parametrů, statistika, histogram...
- Vstupní napětí a frekvence: 100 ～ 240 VRMS 50/60Hz
- Spotřeba: max. 400 W (obvykle 210 W)
- Rozměry: 444,5 × 367 × 176,4 mm bez podstavce / 444,5 × 367 × 176,4 mm s podstavcem
Doplňkové parametry
| Kategorie: | S logickou analýzou |
|---|---|
| Hmotnost: | 10.6 kg |
SDS7604A H12
