měřič zemních odporů MI 3295
Metrel MI 3295 je systém pro měření krokového a dotykového napětí, určený pro testování a ověření ochranného zemnění zařízení pro energetiku. Systém obsahuje stanici pro generování proudu a samostatný měřič napětí. Vzhledem k vysokému testovací proudu (až do 55 A) a účinnému potlačení šumu nabízí MI 3295 velmi přesné a stabilní výsledky měření krokového napětí s rozlišením až 10 µV. Pro rychlejší analýzu distribuce napětí kolem testovaného objektu lze použít i více měřičů. Všechny naměřené výsledky a parametry mohou být uloženy do paměti přístroje, a později mohou být přeneseny do PC, analyzovány a může být vytištěna zpráva z měření pomocí programu PC SW HVLink PRO.
Parametry měření:
- Krokové a dotykové napětí: rozsah do 60 V (1000 V), rozlišení od 0,01 mV, zákl. přesnost ±2%
- Testovací proud: max. 55 A
- Testovací napětí: < 55 V
- Testovací frekvence: 55 Hz
- Vstupní odpor: volitelný, 1 MΩ nebo 1 kΩ
- Proud: rozsah do 100 A, zákl. přesnost ±3%
- Zemní odpor: rozsahy od 2 Ω do 200 Ω, rozlišení od 1 mΩ, zákl. přesnost ±2%
- Rezistivita půdy: rozsahy od 10 Ωm do 100 kΩm, rozlišení od 0,01 Ωm
Funkce:
- Měření krokového a dotykového napětí
- Měření zemního odporu s rozlišením až 1 mΩ
- Vysoká přesnost měření zajištěna vysokým měřícím proudem (50 A) a účinným potlačením šumu
- Výborná šumová odolnost proti zemním proudům
- Samostatný měřič krokového napětí - nejsou potřeba dlouhé měřicí vodiče
- Nízká hmotnost
- Vysoká bezpečnost obsluhy zajištěna nízkým výstupním napětím (55 V)
- Přenos výsledků měření do PC pomocí profesionálního SW HVLink, který nabízí i analýzu a dokumentaci výsledků testu.
Použití:
- Elektrárny
- Transformátorové stanice
- Zařízení pro distribuci elektrické energie
- Ostatní výkonové zařízení
Normy:
- Funkčnost:
- RAT 2008
- HD 673 N4
- ANSI / IEEE Std 81
- EN 61557-5
- Elektromagnetická kompatibilita (EMC):
- EN 61326
- Bezpečnost (LVD):
- EN 61010-1
- EN 61010-031

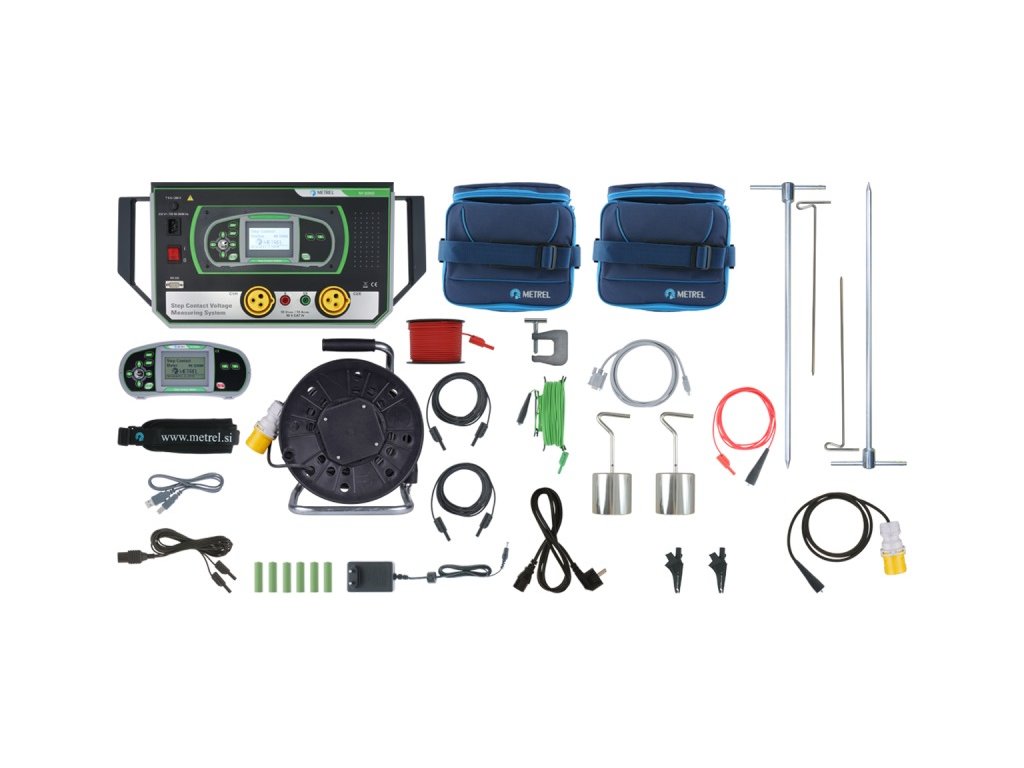

Rozsah dodávky:

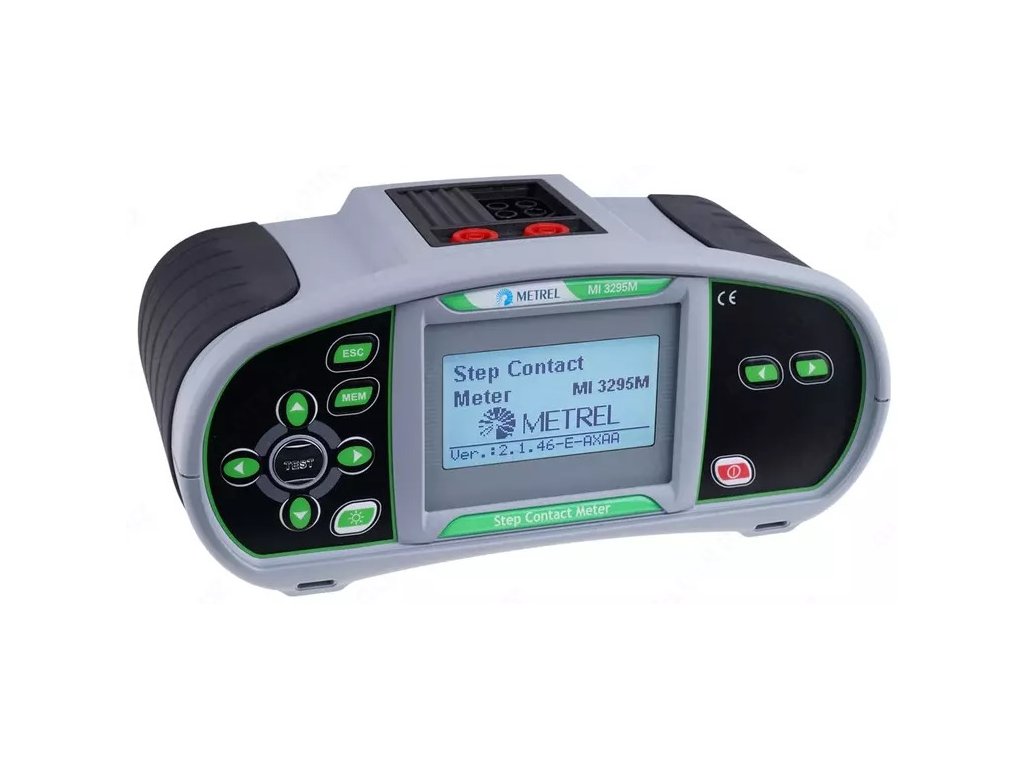

- Přístroj MI 3295M

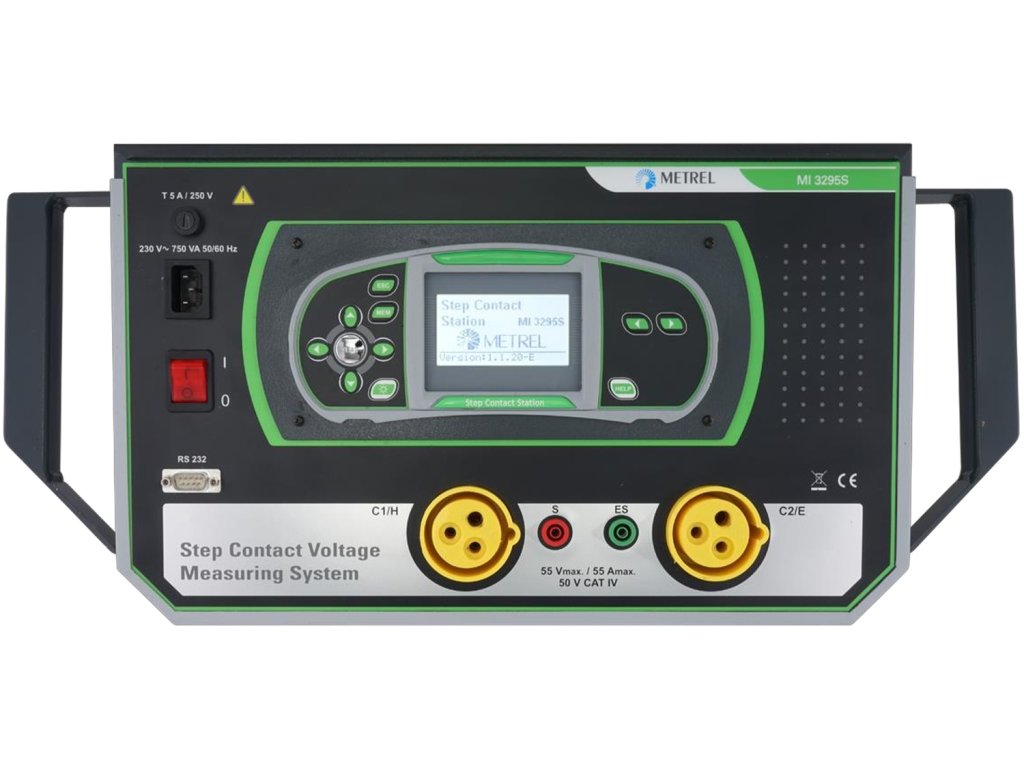

- Přístroj MI 3295S
- Síťový kabel
- Sondy na krokové napětí 25 kg
- 2 ks Proudová zemní sonda
- Potenciální zemní sonda
- Proudový kabel 50 m, černý, 10 mm2, s krokosvorkou, na cívce
- Proudový kabel 10 m, černý, 10 mm2, s krokosvorkou, na cívce
- Testovací kabel, černý, 2x3m
- Testovací kabel, zelený, 10 m
- Testovací kabel, černý, 1,5 m
- Testovací kabel, červený, 50 m
- Připojovací vodič s krokosvorkou, červený, 1 m, 4 ks
- RS232 kabel
- USB kabel
- Taška na přenos, 2 ks
- Pás k zavěšení na krk
- NiMH aku baterie typ AA, 6 ks
- Napájecí adaptér
- PC SW HVLink PRO na CD
- Návod k obsluze
- Kalibrační certifikát
Doplňkové parametry
| Kategorie: | Měřiče zemních odporů |
|---|---|
| Hmotnost: | 29.5 kg |
