výukový panel Uno Volta UV-112

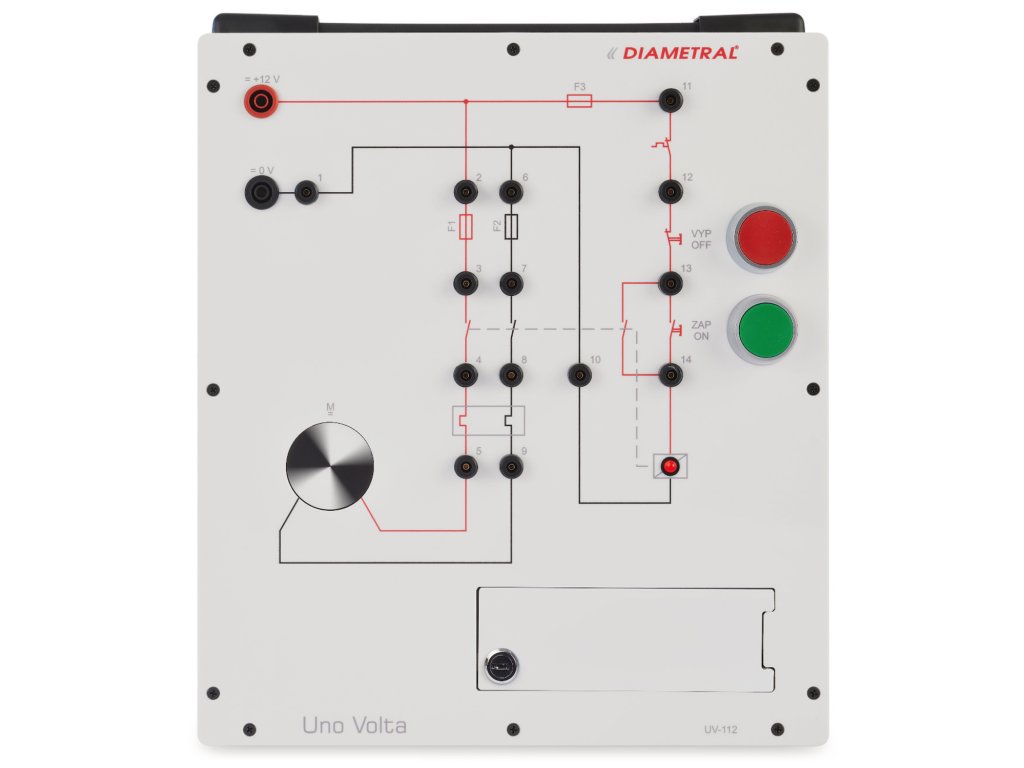

UnoVolta UV112 je výukový panel od firmy Diametral, který umožňuje nasimulovat až 14 na praxi orientovaných chyb pro aplikace se stejnosměrnými motory.

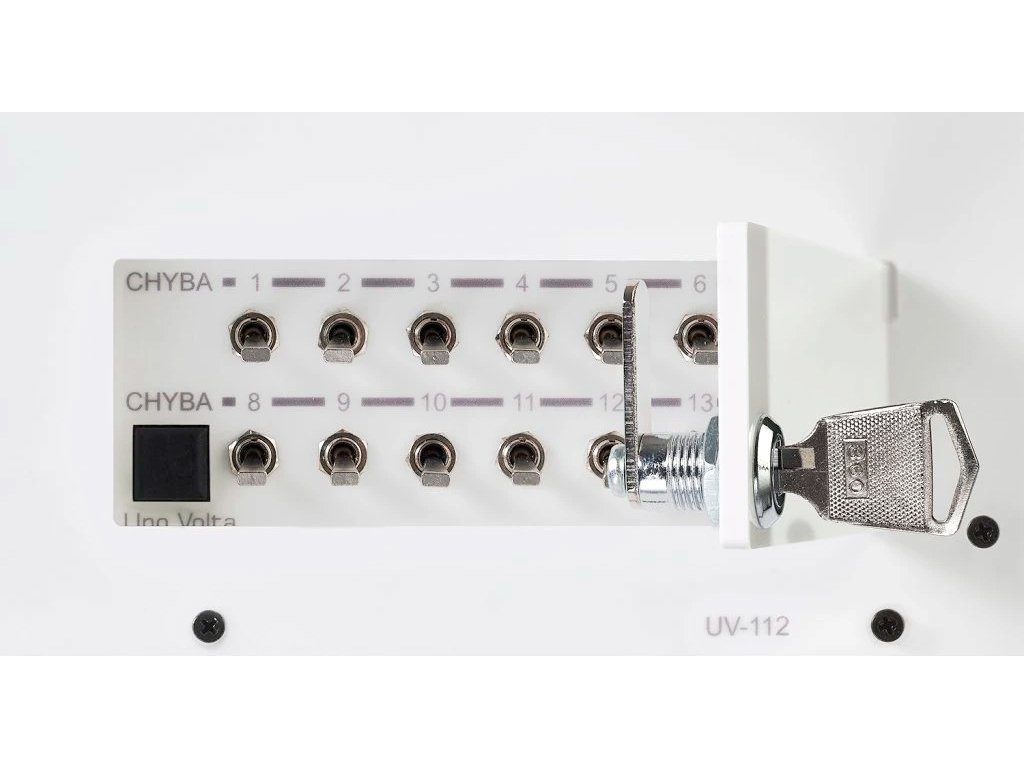

Jednotlivé komponenty jsou integrovány v čelní desce, ovládání je řešeno tlačítky zap/vyp. Panel je napájen z externího stejnosměrného zdroje (12V/2A), který není součástí balení. Pod uzamykatelnými dvířky je umístěna sada přepínačů, které slouží k simulaci různých typů závad v obvodech zapojení stejnosměrného elektromotoru.
Seznam simulovaných poruch:
- Přerušená pojistka ovládání f3
- Tepelná ochrana vypnuta
- Nezapojen vodič (-) pól
- Spečený silový kontakt stykače (+) pól
- Přerušená pojistka f1
- Přerušená pojistka f2
- Odpadlý motorový spouštěč 8
- Přerušená cívka stykač
- Obrácená funkce tlačítka zap
- Nezapojen pomocný kontakt stykače
- Nezapojen silový kontakt stykače, nebo vadný kontakt (+)
- Nezapojen silový kontakt stykače, nebo vadný kontakt (-)
- Obrácená funkce tlačítka vyp
- Spečený silový kontakt stykače (+) pól
Příslušenství: návod k obsluze
Doporučené příslušenství:
- Taška pro uskladnění panelu a jeho převoz
- Sada šňůr pro připojení panelu ke zdroji napájení (12V DC)
- Zdroj 12V DC / 2A
- Univerzální multimetr pro hledání závad v zapojení
- Soubor úloh
Doplňkové parametry
| Kategorie: | Demonstrační panely |
|---|---|
| Hmotnost: | 9.6 kg |
