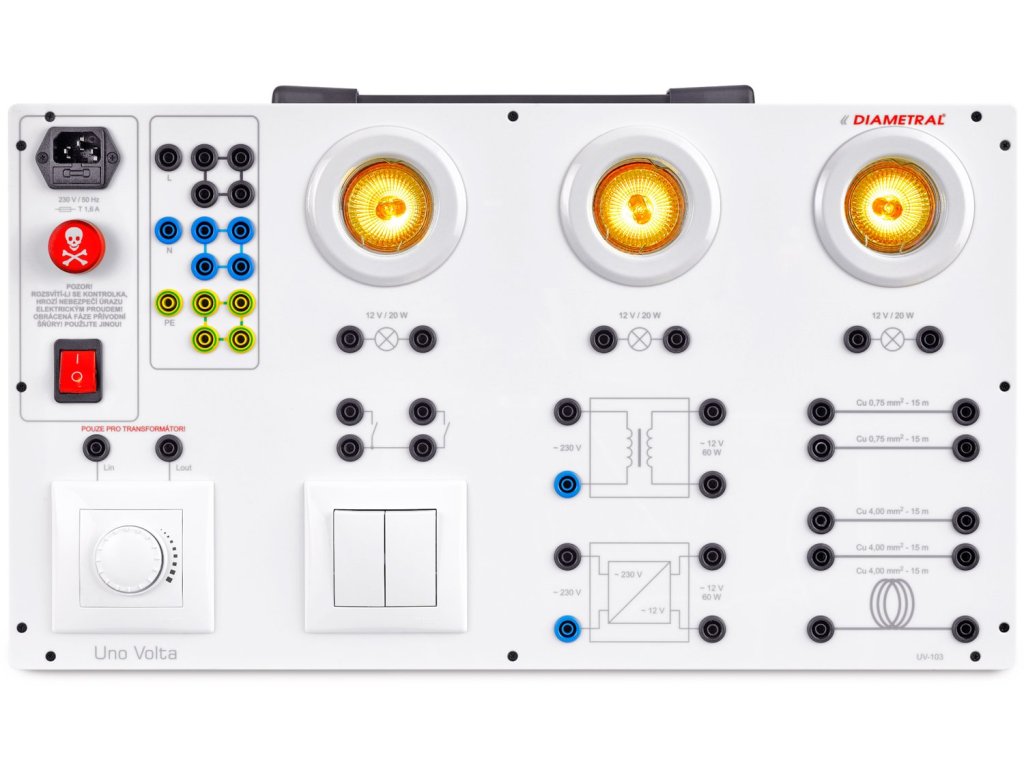

výukový panel Uno Volta UV-103
UnoVolta UV-103 je výukový panel zapojení světelných zdrojů s halogenovými žárovkami. Výukový panel UV-103 přímo navazuje na panely UV-101 a UV-102. Tento panel slouží především k experimentům s dichroickými halogenovými žárovkami. Studenti si na tomto panelu mohou vyzkoušet, jaký vliv má na svit žárovek délka a průřez napájecích vodičů a to jak na vstupu napájecího zdroje, tak na výstupu. Také je možné ověřit změnu vlastností obvodů při použití klasického transformátoru a spínaného zdroje. To vše se dá zkoušet i v kombinaci se stmívačem. Napájení tohoto panelu je realizováno napětím 230V/50Hz z elektrické sítě.
Použité prvky:
- Napájecí napětí: 230V/50 Hz
- Stmívač: otočné provedení s vypínačem
- Dichroická halogenová žárovka: 12V/20W

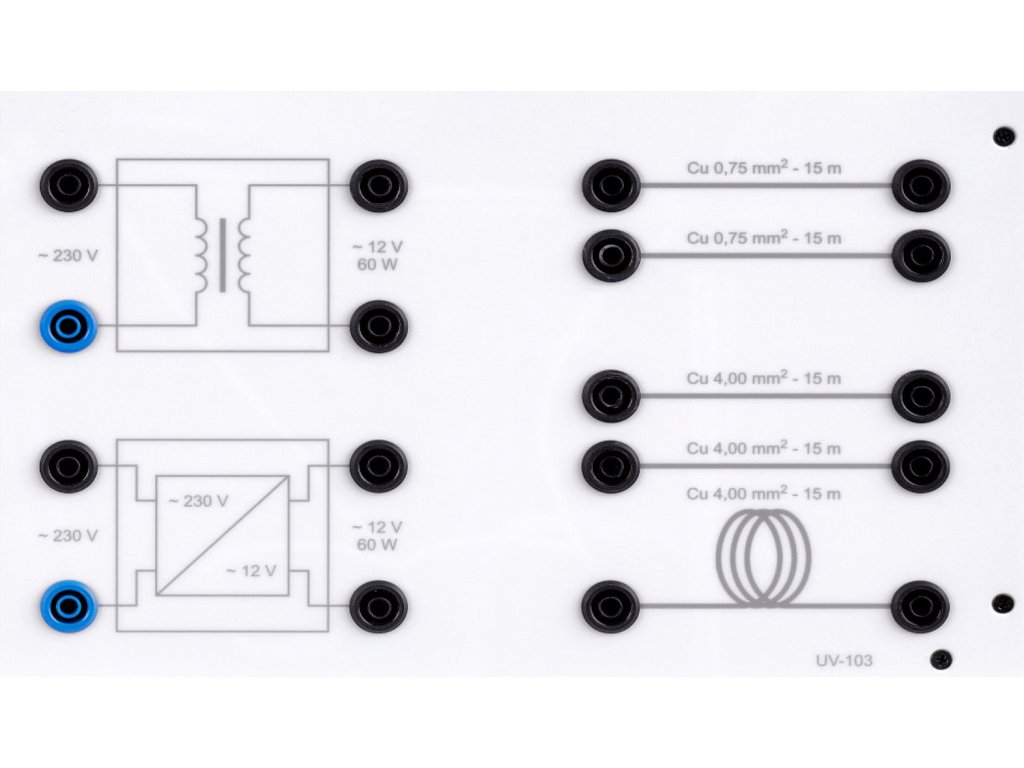

- Vinutý transformátor: 230/12V 60W
- Elektronický transformátor: 230/12V 60W
- Vodič pro simulaci délky vedení průřez 0,75mm², 15m
- Vodič pro simulaci délky vedení průřez 0,75mm², 15m
- Vodič pro simulaci délky vedení průřez 4,0mm², 15m
- Vodič pro simulaci délky vedení průřez 4,0mm², 15m
- Vodič pro simulaci délky vedení průřez 4,0mm², 15m, smotaný
Příklady zapojení:
- Zapojení halogenové dichroické žárovky přes stmívač
- Zapojení zářivkového svítidla s jednotlivými prvky (zářivka, startér, tlumivka, kondenzátor)
- Zapojení halogenové dichroické žárovky s klasickým transformátorem
- Zapojení halogenové dichroické žárovky se spínaným zdrojem
- Porovnání vlastností obvodů s různými napájecími zdroji
- Porovnání dopadu různých průřezů a délek vedení na ztráty při napájení žárovek
- Zjištění vlivu vedení s indukčností na napájení žárovek
- Možnost kombinovat prvky panelu s výukovými panely UV-100 až UV-102
Příslušenství:
- Napájecí šňůra 230V
- Návod k obsluze
Doporučené příslušenství:
- Taška pro uskladnění panelu a jeho převoz
- Propojovací kabely s bezpečnostními banánky
- Náhradní halogenové žárovky
- Soubor úloh
Doplňkové parametry
| Kategorie: | Demonstrační panely |
|---|---|
| Hmotnost: | 12 kg |
