výukový panel Uno Volta UV-200

Neohodnoceno
Značka: Diametral

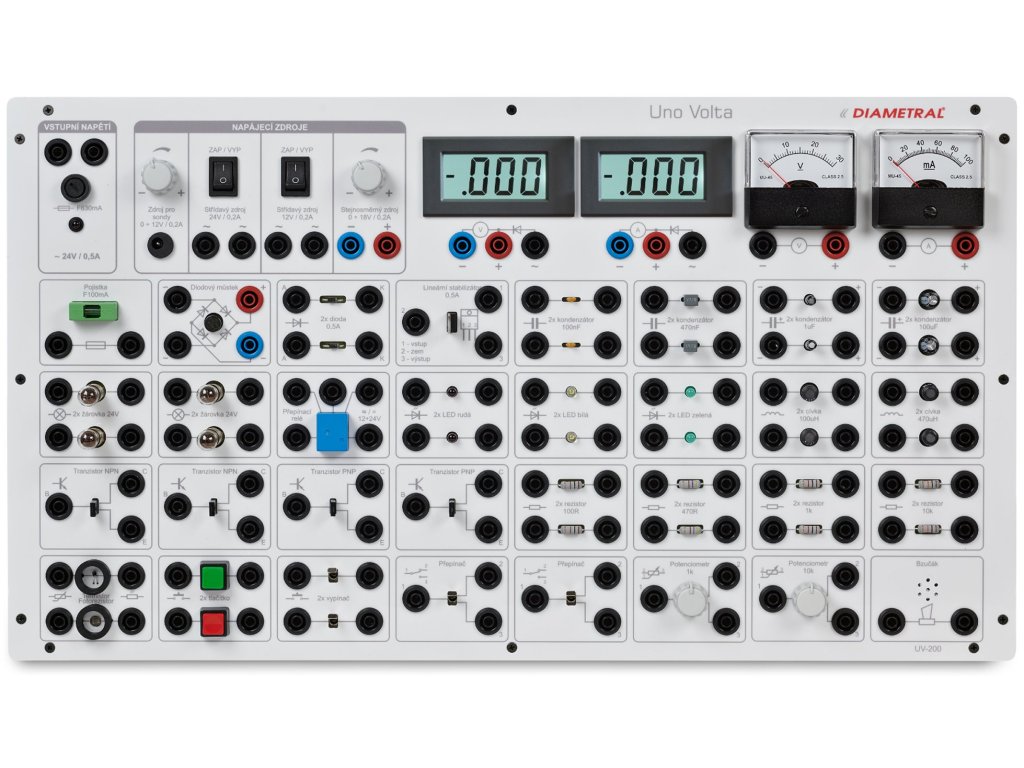

Výukový systém Uno Volta UV-200 je panel pro aplikaci základních zapojení elektronických aktivních a pasivních součástek a spínacích prvků. Panel Uno Volta UV 200 obsahuje kombinaci polovodičových součástek, pasivních součástek a spínacích prvků, spolu s měřicími přístroji. To umožňuje realizování velkého množství úloh z elektrotechniky, včetně měření vlastností elektrosoučástek v závislosti na jejich zapojení v obvodech. Panel také umožňuje vytváření funkčních zapojení s využitím jednotlivých prvků panelu. Veškerá zapojení a měření jsou prováděna propojováním šňůrami s banánky a při napájení bezpečným napětím 24V. Proto je panel Uno Volta UV-200 velmi vhodnou výukovou pomůckou pro výuku fyziky na základních i středních školách.

Dostupnost Na objednávku
Možnosti doručení
25 100,24 Kč 20 744 Kč bez DPH
výukový panel Uno Volta UV-200
Neohodnoceno
Značka: Diametral
UV 200
Novinka Měřicí technika

Výbava panelu:

Panel UV-200 je napájen externím střídavým zdrojem 24V/0,5A, který slouží k napájení čtyř samostatných zdrojů pro realizaci úloh. Jedná se o dva pevné střídavé zdroje 12V/0,2A a 24V/0,2A a dva stejnosměrné, plynule regulovatelné zdroje 0 až 12V/0,2A a 0 až 18V/0,2A. Panel je dále vybaven dvěma ručkovými měřicími přístroji z nichž jeden slouží k měření stejnosměrného napětí a druhý k měření stejnosměrného proudu. Dále panel obsahuje dva digitální měřicí přístroje, které umožňují měřit jak stejnosměrné, tak i střídavé hodnoty napětí a proudu. Pro realizaci vzorových úloh a různých pokusů a měření je panel vybaven řadou polovodičových součástek: Diodami, tranzistory NPN i PNP, LED diodami různých barev, usměrňovacím můstkem a lineárním stabilizátorem. Pasivní součástky jsou na panelu zastoupeny různými hodnotami rezistorů (100 Ω, 470 Ω, 1 kΩ, 10 kΩ), kondenzátorů (100 nF, 470 nF, 1 µF, 100 µF), indukčností (100 µH a 470 µH), fotorezistorů a termistorů. Panel dále obsahuje pojistku 100 mA, žárovky, přepínací relé, tlačítka, přepínače, potenciometry s hodnotami 1 kΩ a 10 kΩ a elektrický bzučák.



Příslušenství:
◼ Návod k obsluze



Doporučené příslušenství:
◼ Taška pro uskladnění panelu a jeho převoz
◼ Propojovací bezpečnostní kabely
◼ Soubor úloh



Doplňkové parametry

Kategorie: Demonstrační panely
Hmotnost: 6 kg
