výukový panel Uno Volta UV-133

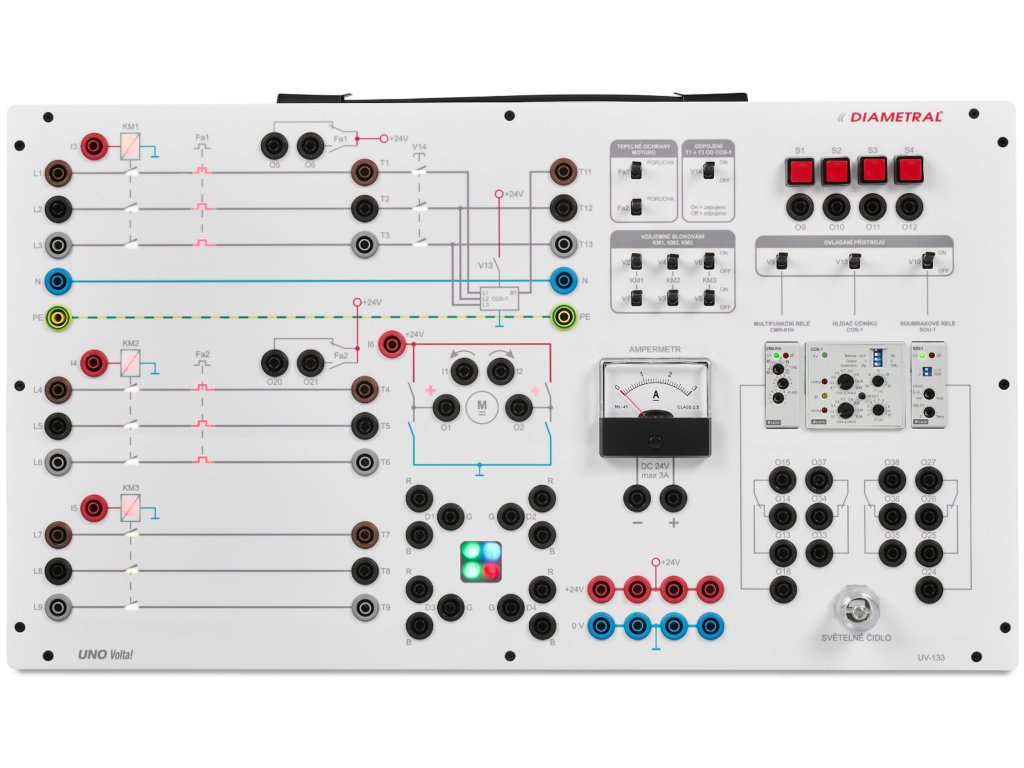

Výukový systém Uno Volta UV-133 je rozšiřující panel s perifériemi k panelu Uno Volta UV-132. Panel je přímo určený pro ovládání programovatelným logickým modulem Siemens LOGO! na panelu UV-132. Panel je možné ovládat i všemi programovatelnými moduly s napětím na výstupu DC 24 V. Panel umožňuje ověřit navrhovaná zapojení a výuku programování PLC systémů, zejména pro zapojení s využitím AC/DC motorů na panelech Uno Volta s elektromotory UV-127, UV-128 a UV-129. Prvky panelu jsou určeny pro ovládání napětím DC 24 V.
Použité prvky:

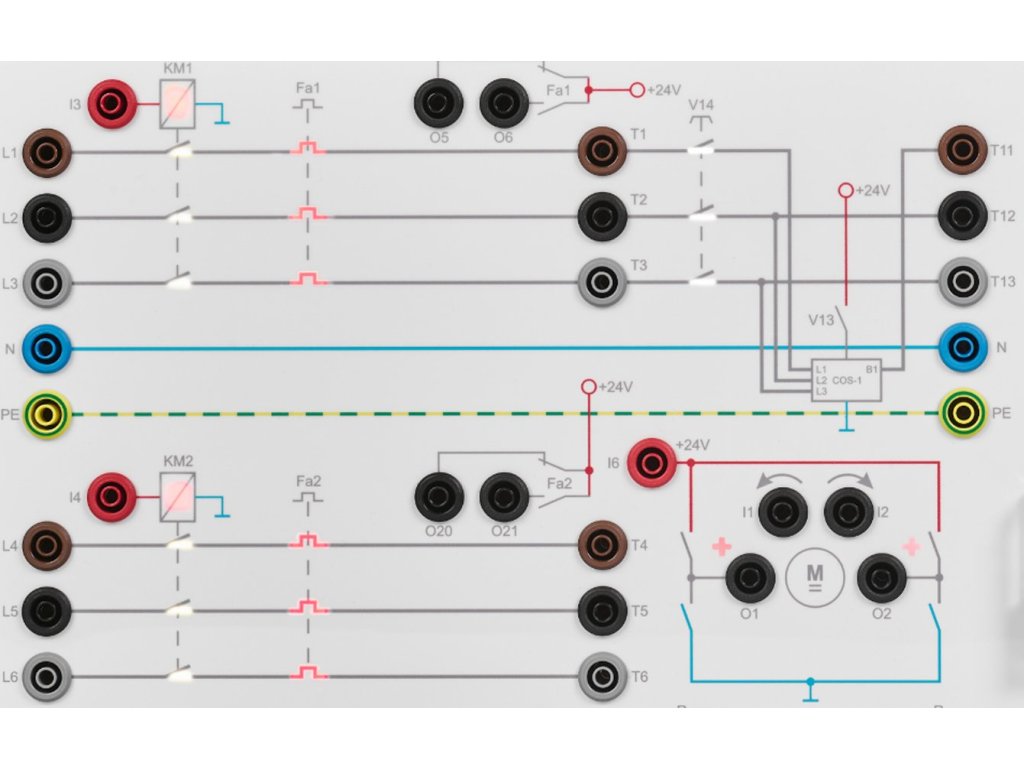

- Stykače pro ovládání třífázových motorů a H můstek pro ovládání DC motorů CAD323BD s napájecím napětím 24 V DC, se třemi silovými NO kontakty a dvěma pomocnými NC kontakty.
- Multifunkční časové relé CMR-91H (UNI) s funkcí impulsního relé, cyklovače, zpožděného zapnutí, vypnutí, nebo generátoru pulzů.
- Soumrakové relé s fotosenzorem SOU-1 je napájené AC/DC 12– 240 V. Prostřednictvím externího senzoru snímá úroveň osvětlení a spíná výstup podle nastavené úrovně.
- Relé pro kontrolu účiníku COS-1, sloužící ke kontrole fázového posunu mezi proudem a napětím v jednofázových i třífázových sítích. Umožňuje nastavit horní a dolní hranici účiníku (cosφ). Překročení je indikováno červenou LED a rozpojením/spojením vývodů relé. Relé je nastavitelné pro režim cosφ v rozmezí 0,1– 0,99 pro dolní i horní hranici účiníku.
- Nadproudové tepelné relé R100 A slouží ke kontrole proudu procházejícího do motoru a zabraňuje tak jeho poškození, pokud by došlo k překročení nastavené hodnoty 180 mA, dojde k přepnutí NO, NC kontaktů. V případě potřeby lze na nadproudovém relé nastavit další hodnoty 150 a 120 mA. Pomocné kontakty lze zatížit proudem až 2 A.
- RGB signalizační LED diody slouží k signalizaci stavu barvami (červená, zelená, modrá), jsou určené pro napájení DC 24 V.
- Ovládací tlačítka (5 ks), kontakt sepnut při stisknutí tlačítka.
Příklady zapojení:
◼ Ovládání třífázového elektromotoru pomocí programovatelného logického modulu Siemens Logo!
◼ Ovládání směru otáčení DC elektromotoru pomocí programovatelného logického modulu Siemens Logo!
◼ Zapojení obvodu multifunkčního relé s využitím programovatelného logického modulu Siemens Logo!
◼ Zapojení soumrakového spínače s využitím programovatelného logického modulu Siemens Logo! UnoVolta
◼ Zapojení obvodu s relé pro kontrolu účiníku cosφ s využitím programovatelného logického modulu Siemens Logo!
Příslušenství:
◼ Napájecí šňůra 230 V AC
◼ Návod k obsluze
◼ Soubor úloh
Doporučené příslušenství:
◼ Taška pro uskladnění panelu a jeho převoz
◼ Propojovací bezpečnostní kabely
Doplňkové parametry
| Kategorie: | Demonstrační panely |
|---|---|
| Hmotnost: | 6 kg |
