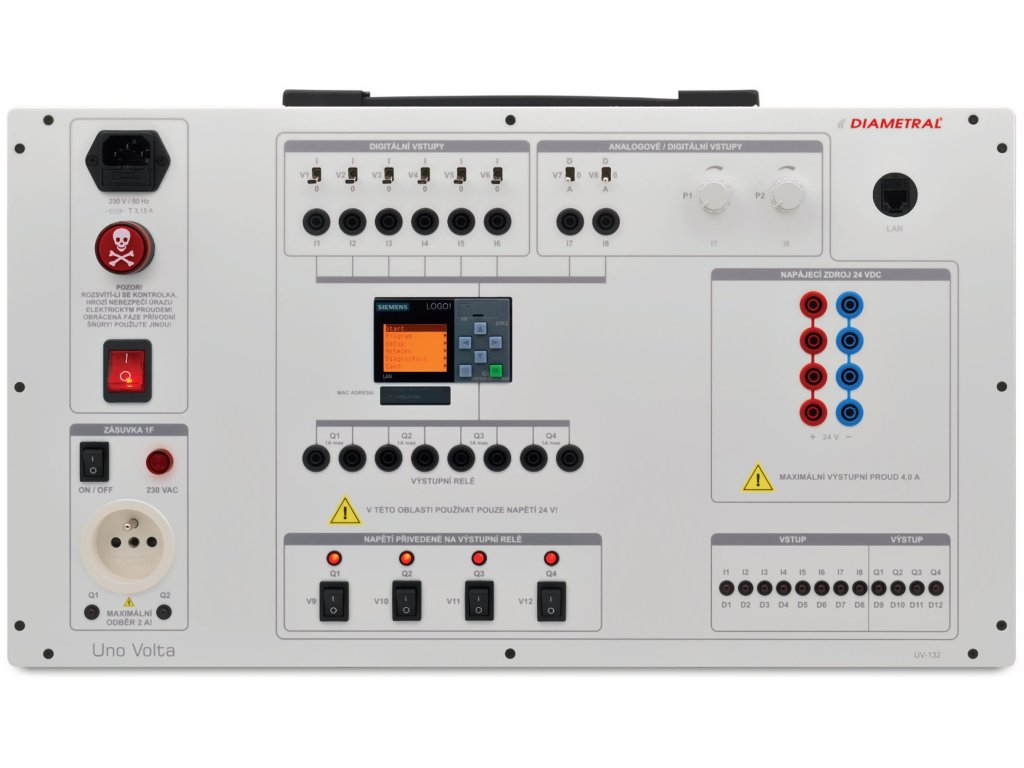

výukový panel Uno Volta UV-132
Výukový systém Uno Volta UV-132 s PLC modulem Siemens LOGO slouží k výuce zapojení automatizačních úloh. Panel umožňuje ověřit navrhovaná zapojení a slouží i pro výuku programování logického programovatelného modulu Siemens LOGO! Výukový panel je navržen tak, aby bylo možno ověřit základní návrhy bez potřeby dalších externích zařízení, umožňuje však tyto externí zařízení k modulu připojit. Programovatelný modul lze programovat přímo na displeji modulu, nebo prostřednictvím originálního software LOGO!Soft Comfort.
Použité prvky:

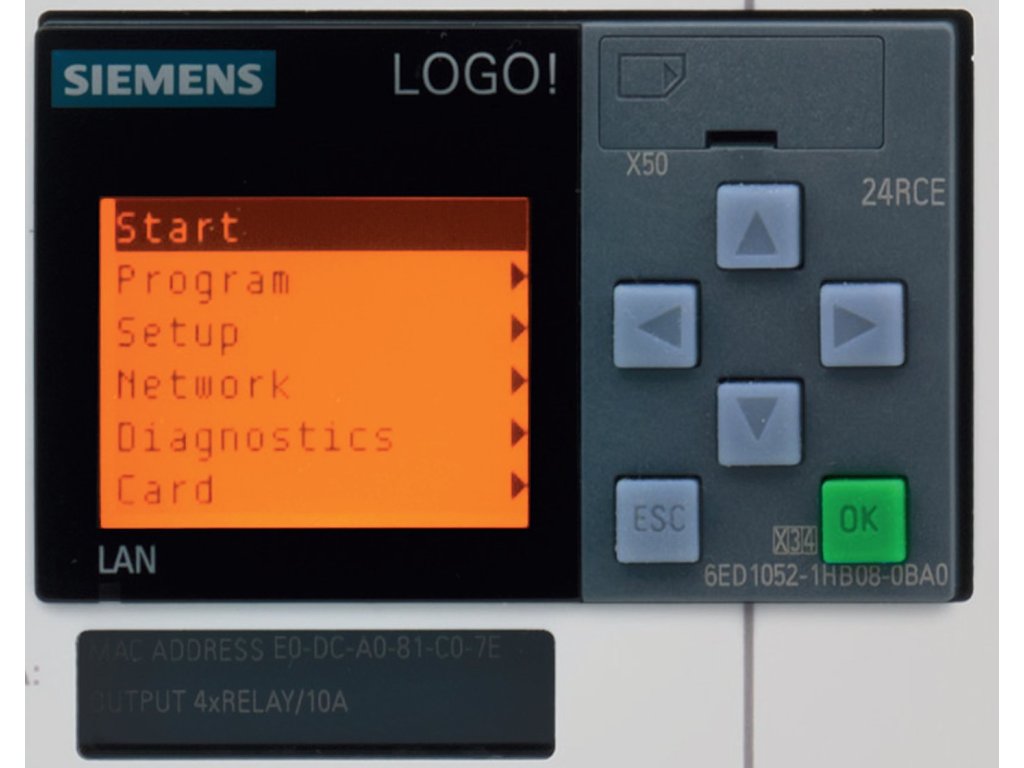

- Siemens LOGO PLC 24RC
- RCSiemens LOGO Power
- Zásuvka 230 VAC / 16 A
- Miniaturní kolébkový vypínač - 5 ks
- Signálka červená 230 VAC
- Síťový vypínač
- Bezpečnostní zdířka 4 mm, černá, 16 ks
- Bezpečnostní zdířka 4 mm, červená, 4 ks
- Bezpečnostní zdířka 4 mm, modrá, 4 ks
- Datová zásuvka Rj45 Cat6
- Červená LED 5 mm , 8 ks
- Zelená LED 5 mm , 16 ks
- Víceotáčkový potenciometr (aripot), 5 otáček, 2 ks
- Toggle switch 3-pole switching ON-OFF-ON panel RUV-132
Příklady zapojení:
◼ Vytvoření programu pro snímání stavu na digitálním vstupu a jeho simulace na výukovém panelu
◼ Zapojení pro snímání stavu externího senzoru digitálním vstupem logického modulu na výukovém panelu
◼ Vytvoření programu pro snímání stavu na analogových vstupech a jeho simulace na výukovém panelu
◼ Vytvoření programu pro spínání externího spotřebiče napájeného DC 24V z výukového panelu
◼ Vytvoření programu pro spínání externího spotřebiče na 1f zásuvce výukového panelu
◼ Vytvoření programu pro základní ovládání spotřebičů – ovládání ze dvou míst START/STOP
◼ Zapojení pro snímání hodnoty z externích senzorů analogovým vstupem
Příslušenství:
◼ Napájecí šňůra 230 VAC
◼ Návod k obsluze
Další informace:
◼ Napájení výukového panelu je provedeno originálním napájecím modulem Siemens LOGO! Power s výstupním napětím DC 24 V a maximálním proudem 4 A.
◼ Vstupy logického modulu jsou rozděleny na vstupy digitální a vstupy umožňující zpracovat digitální i analogové hodnoty.
◼ Výstupy logického modulu LOGO!RCE jsou spínací reléové kontakty a jsou galvanicky odděleny od napájecího napětí i od vstupů modulu.
Doporučené příslušenství:
◼ Taška pro uskladnění panelu a jeho převoz
◼ Propojovací bezpečnostní kabely
◼ Soubor úloh
Doplňkové parametry
| Kategorie: | Demonstrační panely |
|---|---|
| Hmotnost: | 6 kg |
