výukový panel Uno Volta UV-113

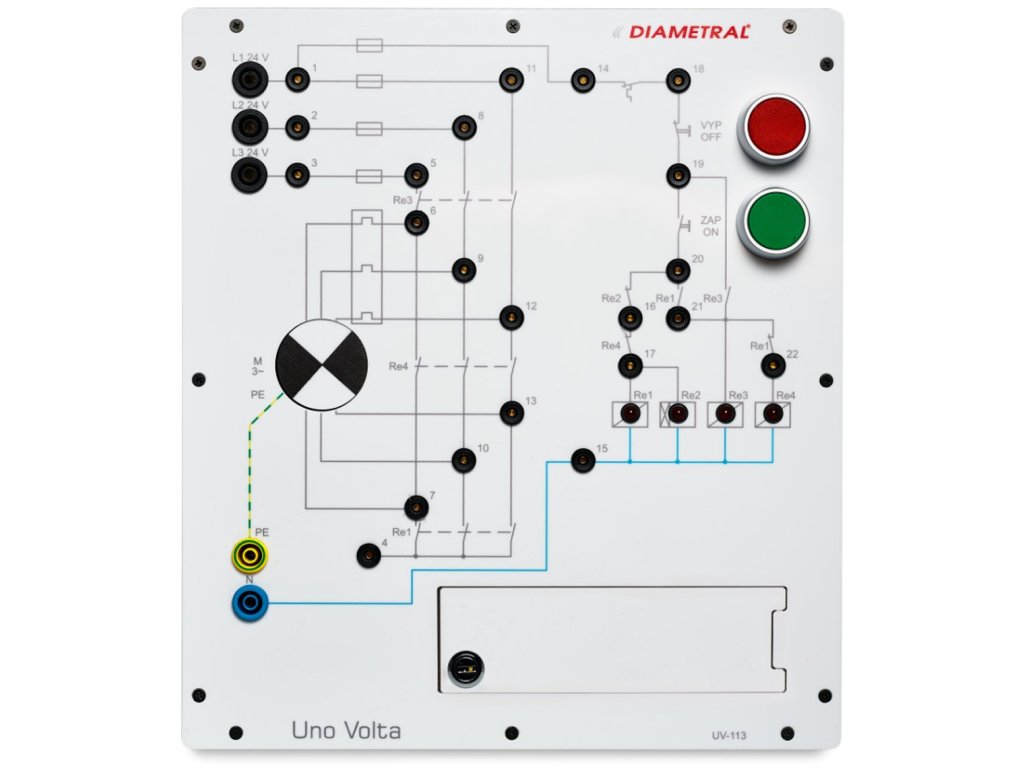

Výukový panel Uno Volta UV-113 slouží k seznámení s problematikou zapojení třífázového elektromotoru. Obsahuje úplné zapojení třífázového elektromotoru s rozběhem s automatickým přepnutím D/Z pomocí časového relé. Ovládání obvodu je řešeno stykači a tlačítky a slouží k demonstraci funkce standardního zapojení elektromotoru, pro důkladné pochopení celé problematiky je panel vybaven „simulátorem poruch“ tvořený přepínači pod uzamykatelným krytem. Studenti při zjišťování poruch využijí měřící body, umístěné na panelu. Seznámí se tak s postupy řešení při odhalování závad, které mohou v praxi nastat.
Použité prvky:
- třífázový elektromotor
- proudová ochrana motoru
- jištění motoru i ovládací části
- ovládací tlačítka Start a Stop
- třífázové stykače (3 kusy)
- časové relé pro automatické přepnutí Y / D při rozběhu
- uzamykatelný panel se simulátorem poruch
- napájecí zdířky
- kontrolní měřicí body pro diagnostiku simulovaných závad zapojení elektromotoru

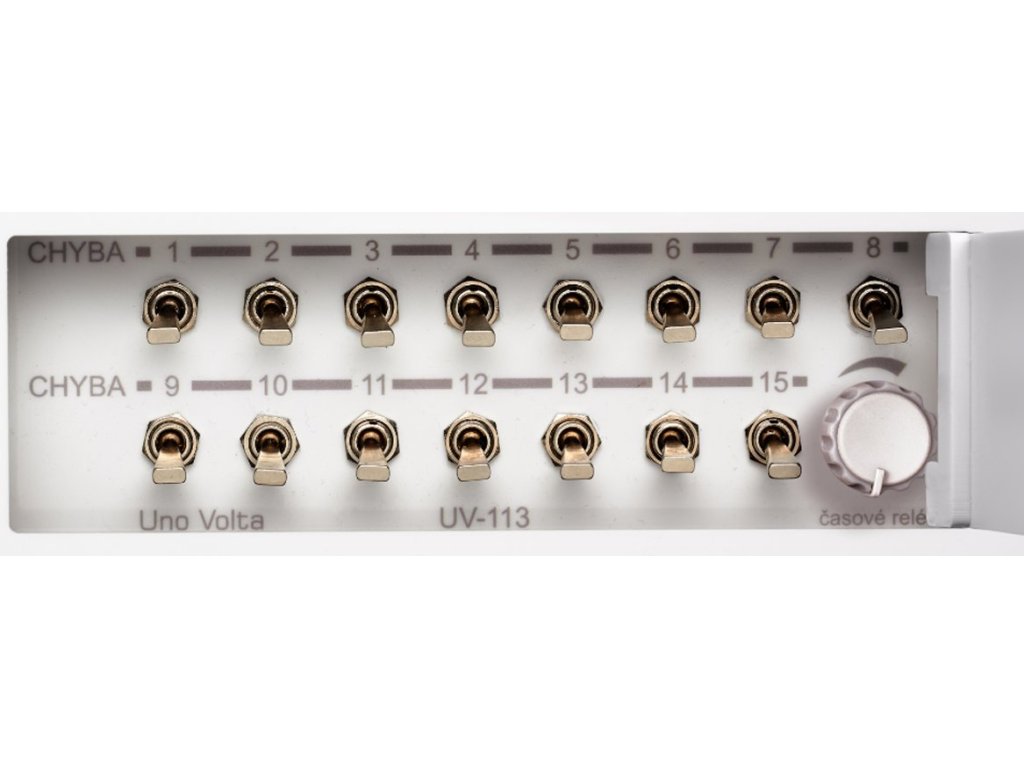

Volitelné poruchy:
- přerušená pojistka ovládání
- přerušená pojistka L1
- přerušená pojistka L2
- přerušená pojistka L3
- nezapojený / nefunkční kontakt L3 stykače Re4
- nezapojený / nefunkční kontakt L2 stykače Re3
- nezapojený / nefunkční kontakt L1 stykače Re3
- nezapojený / nefunkční kontakt L1 stykače Re1
- nezapojená pracovní nula na cívky stykačů
- tepelná ochrana vypnuta
- obrácená funkce tlačítka ZAP
- obrácená funkce tlačítka VYP
- nezapojená / přerušená cívka stykače Re1
- nezapojený / nefunkční pomocný kontakt Re1
- nezapojená cívka Re2
Příslušenství:
◼ Návod
Doporučené příslušenství:
◼ Obal
◼ Propojovací bezpečnostní kabely
◼ Soubor úloh
Doplňkové parametry
| Kategorie: | Demonstrační panely |
|---|---|
| Hmotnost: | 9.6 kg |
