výukový panel Uno Volta UV-111

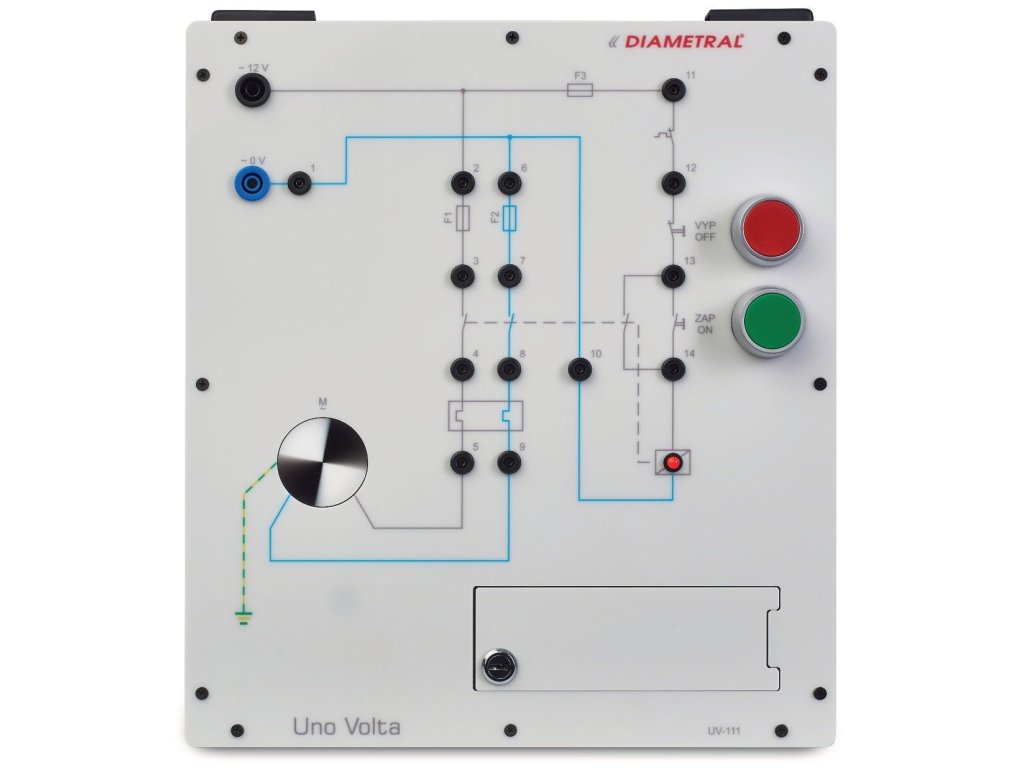

Výukový systém Uno Volta UV-111 slouží k seznámení se s problematikou zapojení jednofázového elektromotoru. Panel obsahuje úplné zapojení jednofázového elektromotoru, ovládaného obvodem se stykačem a tlačítky a slouží k demonstraci funkce standardního zapojení a zároveň k odhalování závad, které v praxi mohou nastat. Panel je vybaven simulátorem čtrnácti poruch, které učitel může aktivovat přepínači, umístěnými pod uzamykatelným krytem. V důležitých bodech schéma zapojení jsou měřicí body. Studenti tak při zjišťování poruch mohou provádět na všech důležitých místech kontrolní měření a tím odhalit původ závady.
Použité prvky:
- Elektromotor: jednofázový
- Pojistky: 3 kusy
- Proudová ochrana: 1 kus
- Tlačítková kombinace: START/STOP s pomocným stykačem
- Signalizace sepnutí: LED

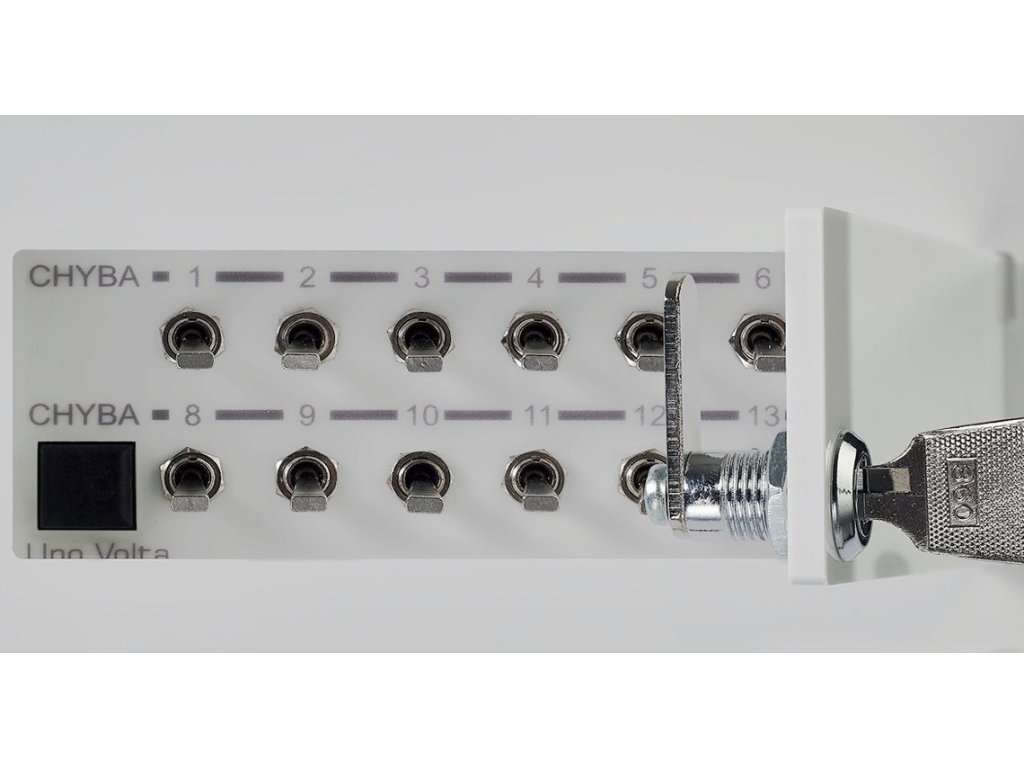

- Uzamykatelný panel poruch pro simulaci závad
Seznam simulovaných poruch:
- Přerušená pojistka ovládání f3
- Tepelná ochrana vypnuta
- Nezapojen vodič pracovní nuly
- Přerušená hlavní pojistka f4
- Přerušená pojistka f1
- Přerušená pojistka f2
- Odpadlý motorový spouštěč
- Přerušená cívka stykače
- Obrácená funkce tlačítka zap
- Nezapojen pomocný kontakt stykače
- Nezapojen silový kontakt stykače, nebo vadný kontakt (L)
- Nezapojen silový kontakt stykače, nebo vadný kontakt (N)
- Obrácená funkce tlačítka VYP
- Spečený silový kontakt stykače (N)
Příslušenství:
◼ Návod k obsluze
Doporučené příslušenství:
◼ Taška pro uskladnění panelu a jeho převoz
◼ Sada šňůr pro připojení panelu ke zdroji napájení (12V DC)
◼ Zdroj 12V DC / 2A
◼ Univerzální multimetr pro hledání závad v zapojení
◼ Soubor úloh
Doplňkové parametry
| Kategorie: | Demonstrační panely |
|---|---|
| Hmotnost: | 9.6 kg |
