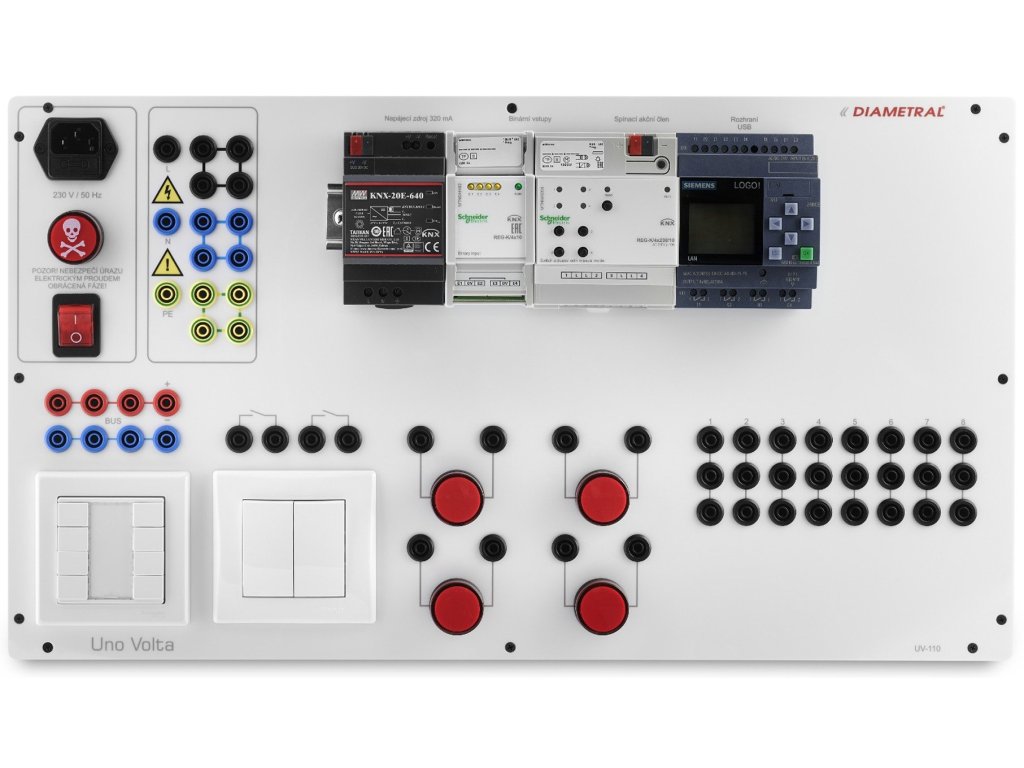

výukový panel Uno Volta UV-110
Výukový systém Uno Volta UV-110 slouží k procvičování a experimentům při zapojování základních silnoproudých domovních rozvodů inteligentního domu s využitím přístrojů, využívající jednotnou datovou sběrnici. Panel umožňuje seznámí s problematikou moderních systémů ovládání domovních rozvodů, postavených na bázi EIB/KNX. Ve spojení s s moduly UV-100 a UV-109, také umožňuje porovnání výhod a nevýhod systému ve srovnání s klasickými silnoproudými rozvody a se systémem Inels. Napájení panelu je realizováno napětím 230V/50Hz z elektrické sítě.
Panel UV-110 obsahuje následující přístroje:

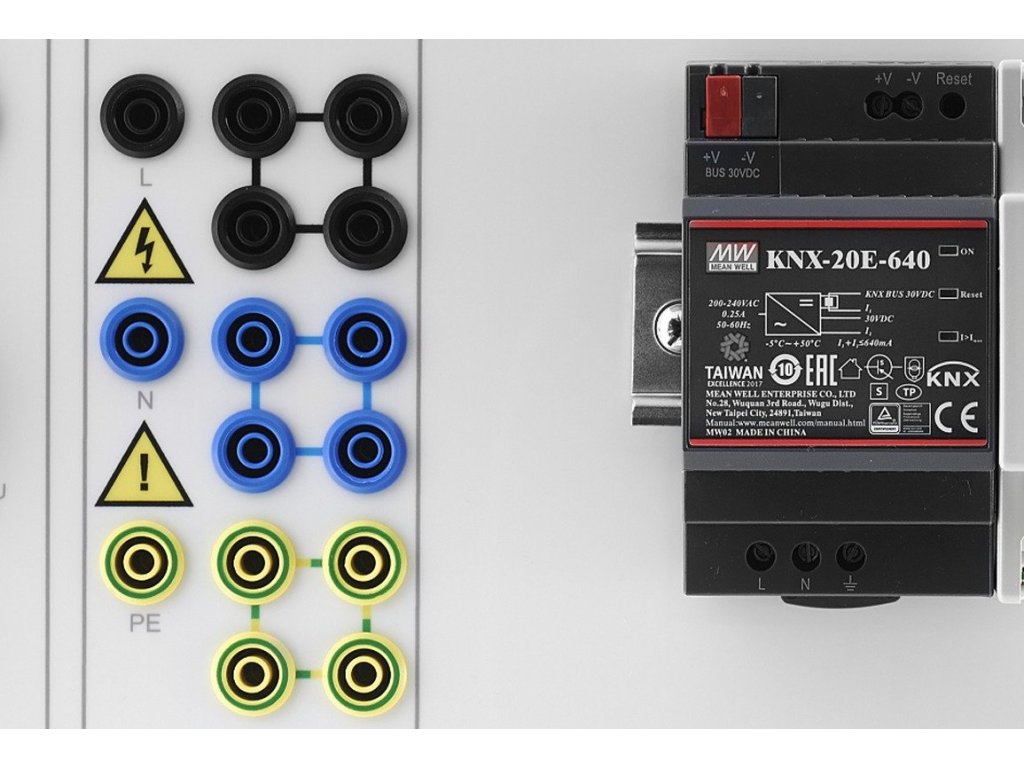

- napájecí zdroj
- USB rozhraní
- 4 × binární vstupy
- 4 × switch
- 2 × tlačítko
- 2+2 tlačítko
- 8 × tlačítko
- 4 × spotřebič (simulace)
Seznam použitých přístrojů:
MTN683816 KNX napájecí zdroj REG-K/160 mA se vstupem pro záložní napájení
MTN681829 KNX USB rozhraní REG-K
MTN644492 KNX modul binárních vstupů REG-K/4x10
MTN649204 KNX spínací akční člen REG-K/4x230/10+manuální režim
MTN617219 KNX tlač. panel 2-násobný plus, Polar, System M
Dotykový panel 8 tlačítek: 1 ks
Kontrolka simulovaného spotřebiče: 4 ks
Příklady zapojení:
◼ Zapojení ovládání čtyř spotřebičů / zařízení simulovaných kontrolkami
◼ Zapojení obvodů pomocí jednoduchého spínače
◼ Zapojení obvodů s využitím multifunkčního panelu
◼ Porovnání s klasickými silnoproudými rozvody, výhody / nevýhody
Příslušenství:
◼ Návod k obsluze
Doporučené příslušenství:
◼ Taška pro uskladnění panelu a jeho převoz
◼ Propojovací bezpečnostní kabely
◼ Soubor úloh
Doplňkové parametry
| Kategorie: | Demonstrační panely |
|---|---|
| Hmotnost: | 12 kg |
