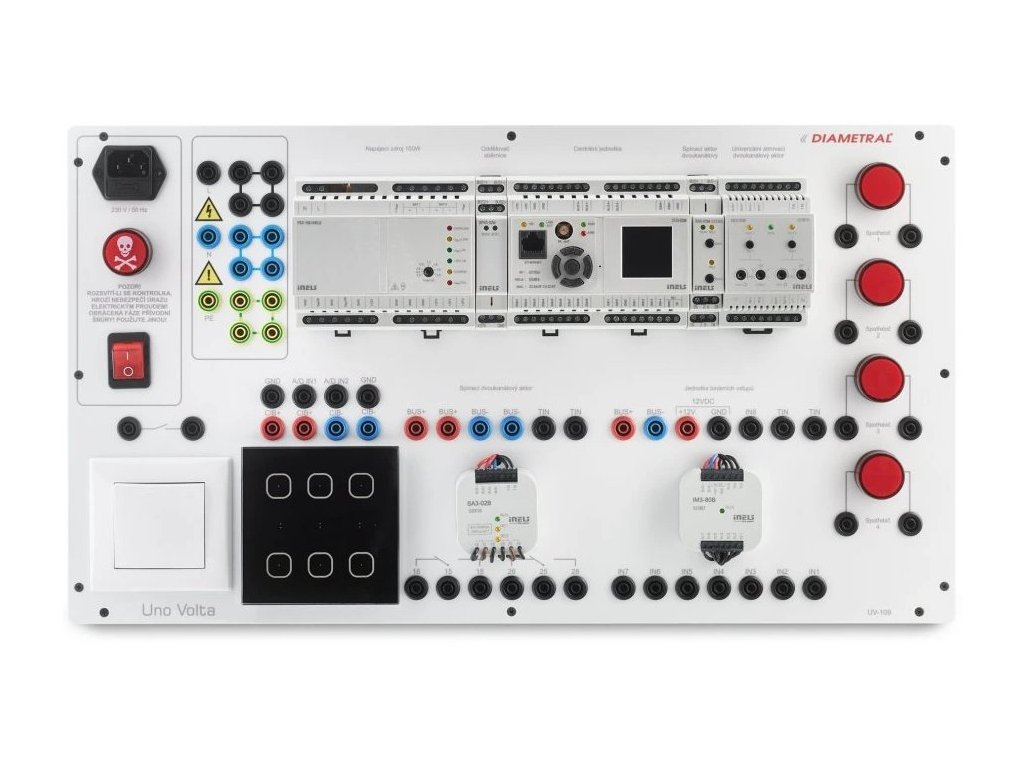

výukový panel Uno Volta UV-109
Výukový panel Uno Volta UV-109 slouží k zapojování ovládání simulovaných domácích spotřebičů pomocí řídícího systému INELS. Napájení modulu je realizováno ze sítě 230 V / 50 Hz.
Modul UV-109 obsahuje tyto přístroje:
- napájecí AC /DC zdroj
- řídící jednotku s pomocnými aktory
- dotykový bezkontaktní ovladač
- signálky
- tlačítko
- 4x spotřebič (simulace)
Přehled použitých modulů:
◼ PS3-100/iNELS: Napájecí zdroj 100W, IN AC 100 - 250 V AC, OUT: 27.6 V/3.6 A a 12.2 V/0.35 A, 6M
◼ CU3-02M: Centrální jednotka, 2x sběrnice CIB, rozhraní RF Control, 1x sběrnice EBM, 6M
◼ IM3-80B: Jednotka binárních vstupů, 8x binární vstup, výstup 12 V DC/75 mA, box
◼ BPS3-02M: Oddělovač sběrnice od napájecího zdroje, pro dvě větve CIB, 1M
◼ SA3-02M: Spínací dvoukanálový aktor, 2x přepínací kontakt 16 A, 1M
◼ DA3-22M: Univerzální stmívací dvoukanálový aktor, ESL/LED /RLC, 2x 400 VA, 3M
◼ SA3-02B: Spínací dvoukanálový aktor, 2x přepínací kontakt 8 A, box
◼ Dotykový panel 6 tlačítek: 1 ks
◼ Tlačítko nástěnné: 1 ks
◼ Kontrolka simulovaného spotřebiče 4 ks
Doplňkové parametry
| Kategorie: | Demonstrační panely |
|---|---|
| Hmotnost: | 12 kg |
