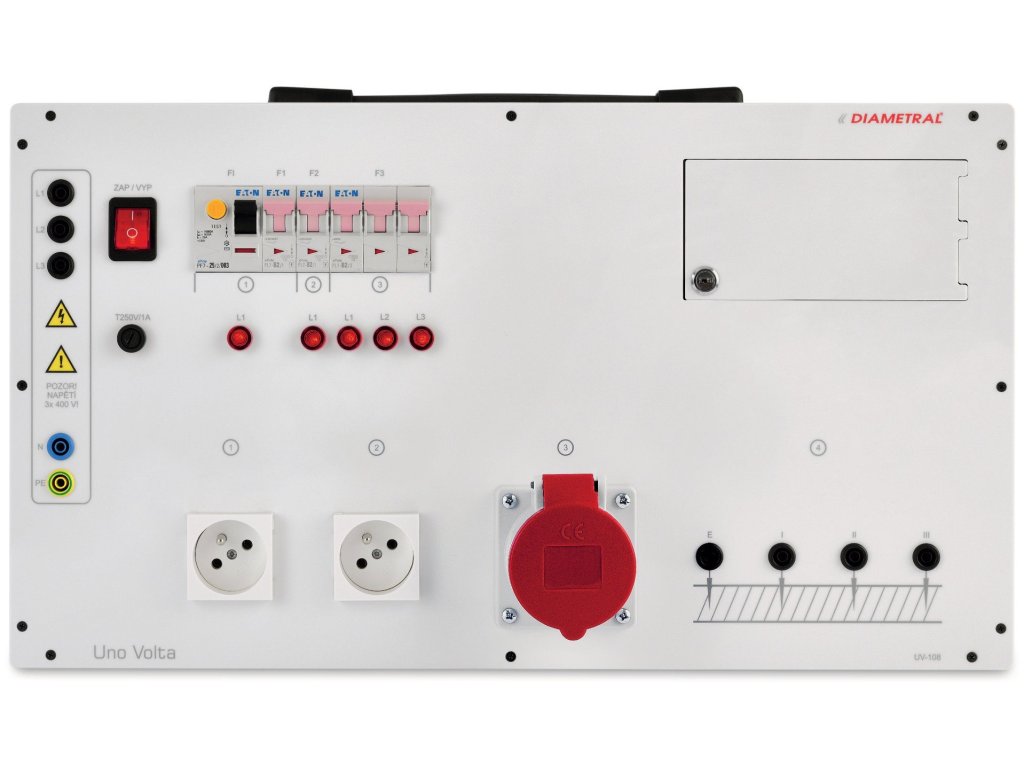

výukový panel Uno Volta UV-108
Výukový systém Uno Volta UV-108 umožňuje studentům praktické měření elektrických spotřebičů a elektrických sítí pomocí standardních testovacích přístrojů pro jednofázové i třífázové elektrické sítě. Panel je navíc vybaven funkčními přepínači pro nastavení hodnot a simulací poruchových stavů, které učitel může aktivovat pomocí přepínačů pod uzamykatelnými dvířky. Napájení tohoto panelu je realizováno napětím 3 × 400V/50Hz z elektrické sítě.
Výukový panel UnoVolta pro měření a testování jedno a třífázových obvodů umožňuje:
- Praktické měření sítě s použitím standardních EN-testovacích přístrojů
- Zkoušení ochrany před přepětím
- Měření v 1- a 3-fázových sítích
- Simulaci izolačního odporu a odporu smyčky
- Simulaci běžně se vyskytujících chyb v obvodech
- Simulaci měření pasivního zemního odporu
Panel obsahuje následující prvky:
- Jistič 1f B2A/2
- Jistič 3f B2A/3
- proudový chránič 1F; IN = 25 A; IF = 0,03 A
- Zásuvka vestavná 230V/ 1f
- Zásuvka 3f vestavná, 5P
- Tlumivka 3ks

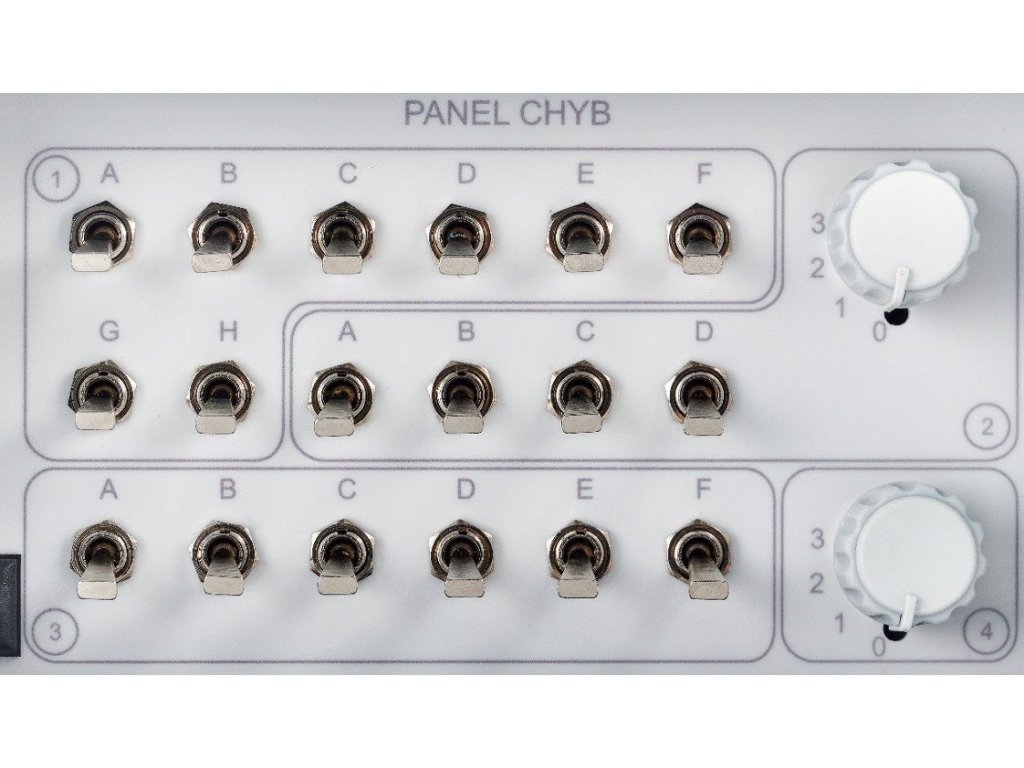

- Panel chyb 18 + dva otočné přepínače pro simulaci chyb zapojení
Příklady zapojení:
◼ Simulace izolačního odporu smyčky.
◼ Simulace běžně se vyskytujících chyb jisticích a ochranných přístrojů v elektroinstalacích.
◼ Měření a simulace pasivního zemního odporu.
◼ Měření izolačního odporu elektrických spotřebičů.
Příslušenství:
◼ Návod k obsluze
Doporučené příslušenství:
◼ Taška pro uskladnění panelu a jeho převoz
◼ Propojovací kabely s bezpečnostními banánky
◼ Soubor úloh
Doplňkové parametry
| Kategorie: | Demonstrační panely |
|---|---|
| Hmotnost: | 12 kg |
