výukový panel Uno Volta UV-107
Výukový systém Uno Volta UV-107 slouží k procvičování a experimentům při zapojování elektrických ovládacích obvodů se stykači v třífázových obvodech. Studenti se tak mají možnost seznámit se základními principy funkce stykačů a jejich účelu v elektrických obvodech s elektrickými točivými stroji v třífázové napájecí soustavě. Panel je primárně určen k propojení s panelem UV-106 a nebo s PLC programovatelným automatem. Panel nabízí řadu možnosti zapojení a simulací, například ovládání 3f AC elektromotoru, rozběh Y/D, reverzaci, ovládání dvourychlostních motoru (Dahlender) a podobně. Napájení tohoto panelu je realizováno napětím 3 × 400V/50Hz z elektrické sítě prostřednictvím bezpečnostních zdířek. Stykače jsou určeny pro ovládání napětím 24 VDC.

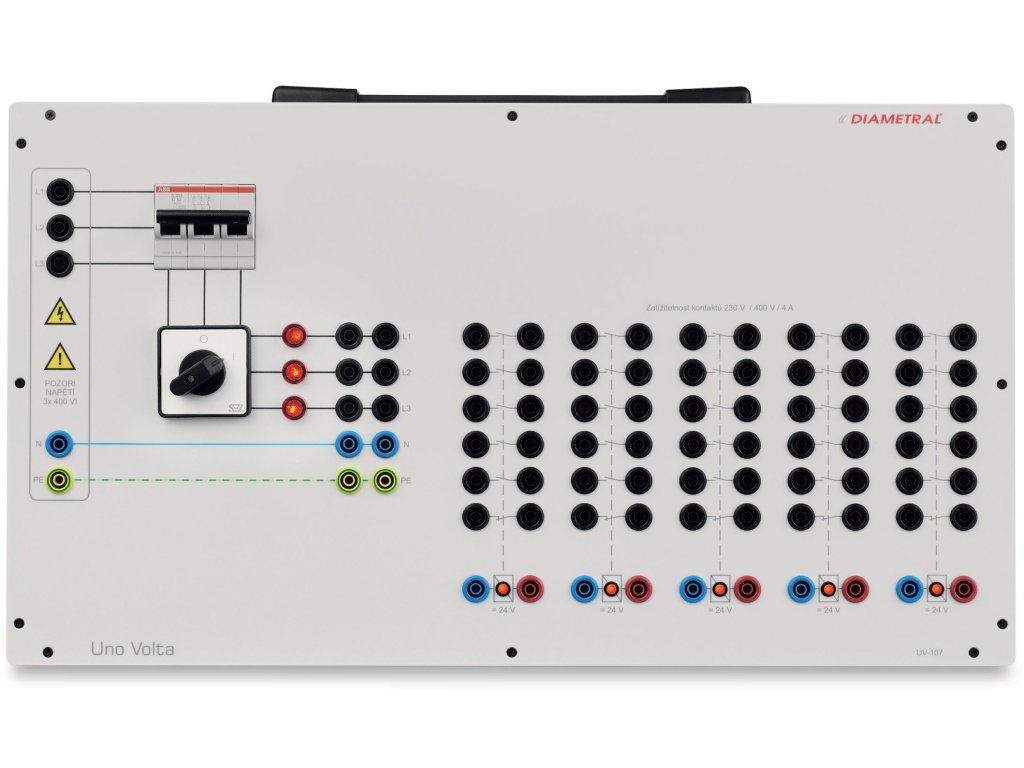

Panel UV-107 obsahuje následující přístroje:
- 5 stykačů s pomocnými kontakty, vhodné pro přímé řízení PLC
- Provozní napětí: 24 VDC, indikace stavu pomocí LED

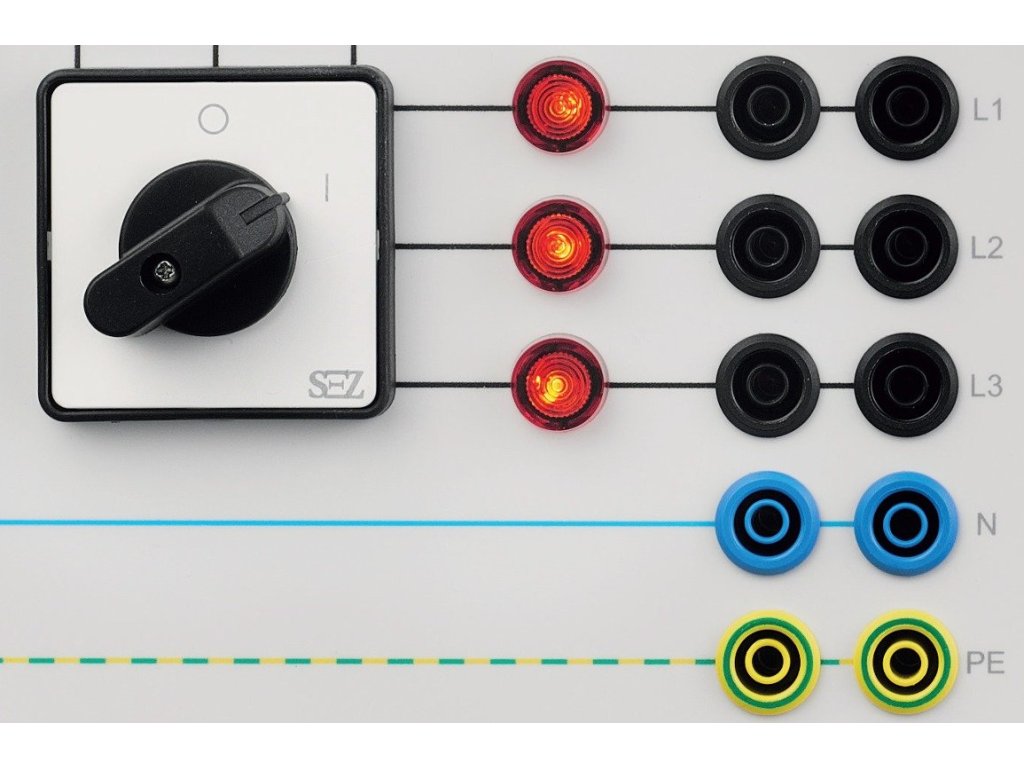

- Přívod 3 x 400V/ 50Hz s vypínačem a jističem pro napájení AC motorů
Příklady zapojení:
◼ Ovládání 3-fázového elektromotoru, rozeběh Y/D, směr, rychlost (Dahlender).
◼ Jako výkonový výstup nadřazeného PLC řídicího automatu.
◼ Jako výkonový výstup pro aplikace s třífázovými motory ve spojení s panelem UV-106.
Příslušenství:
◼ Návod k obsluze
Doporučené příslušenství:
◼ Taška pro uskladnění panelu a jeho převoz
◼ Propojovací kabely s bezpečnostními banánky
◼ Soubor úloh
Doplňkové parametry
| Kategorie: | Výukové panely a stoly |
|---|---|
| Hmotnost: | 12 kg |
