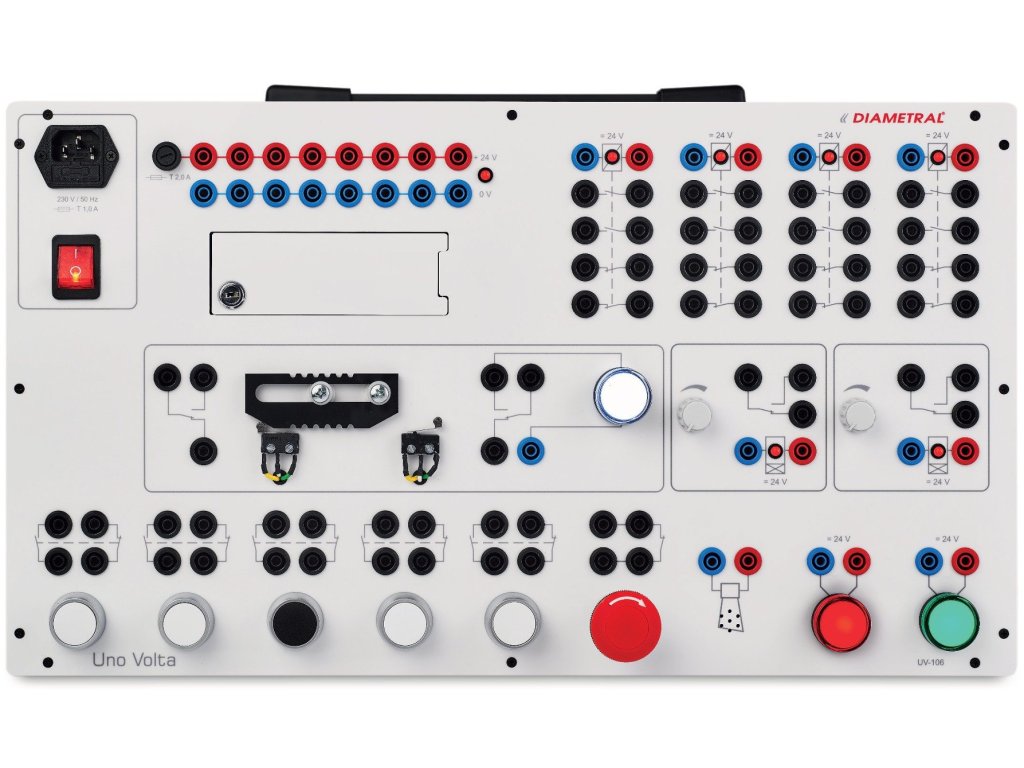

výukový panel Uno Volta UV-106
Výukový systém Uno Volta UV-106 slouží k procvičování a experimentům při zapojování elektrických ovládacích obvodů se stykači. Studenti se tak mají možnost seznámit se základními principy funkce stykačů a jejich účelu v elektrických obvodech. Panel nabízí nesčetné možnosti zapojení a simulací, například ovládání elektromotoru, změna směru otáčení motoru, signalizace dojezdu do koncové polohy včetně akustické signalizace, spouštění strojů se zpožděním a podobně. Panel je vybaven simulátorem poruch, které učitel může aktivovat pomocí přepínačů pod zamykatelnými dvířky. Napájení panelu je realizováno napětím 230V/50Hz z elektrické sítě. Zabudovaný zdroj poskytuje napětí 24V DC pro napájení cívek stykačů a dalších zařízení.
Modul UV-106 obsahuje následující přístroje:
- Relé s DC cívkou 24 V
- LED 5 mm červená
- Časové relé + potenciometr
- Koncový přepínač
- Mikrospínač
- Zdroj 24 VDC
- Siréna 100 dB
- Tlačítko bílé
- Tlačítko černé
- TOTAL STOP
- Signálka zelená 24 V
- Signálka červená 24 V
- Signálka bílá 24 V

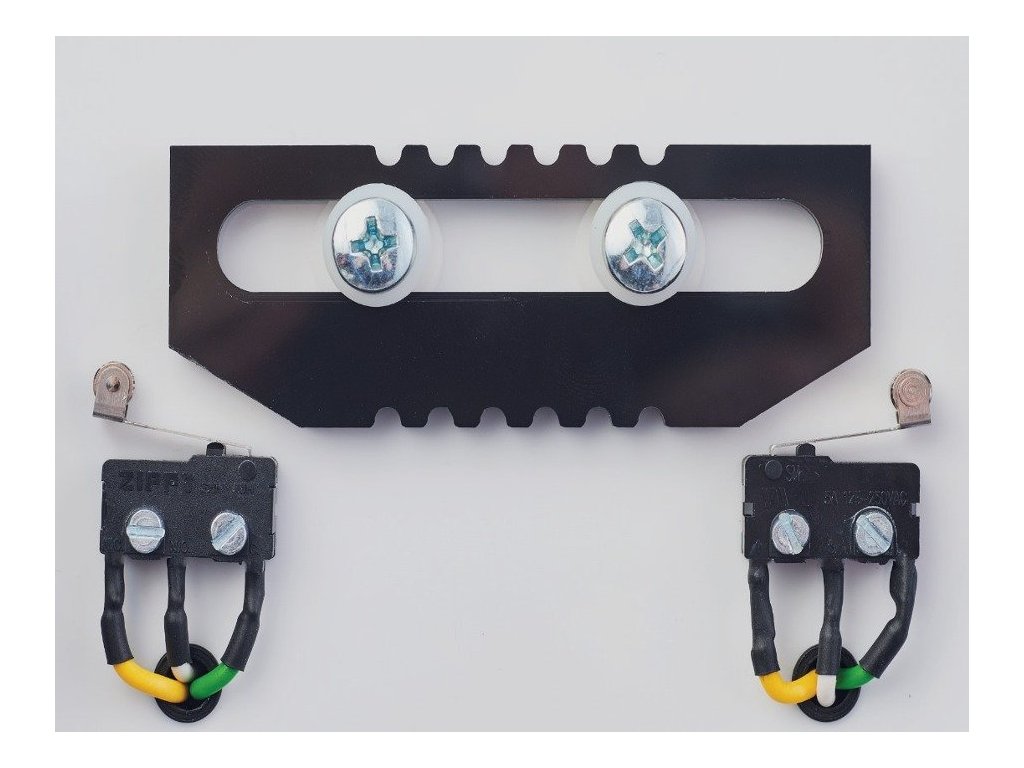

- Táhlo pro simulaci pohybu a spínání koncových spínačů
- Panel chyb pro simulaci závad a jejich následné odhalování
Volitelné poruchy:
- Vadné zelené světlo
- Levý koncový spínač– nespíná spínací kontakt
- Nefunkční bzučák
- Tlačítko 4 trvale sepnuté
- Zkrat na tlačítku TOTAL STOP
- Zkrat na tlačítku TOTAL STOP
- Spálená cívka relé 2
- Nefunkční časové relé 1
Příklady zapojení:
◼ Ovládání elektromotoru, směr, rozběh
◼ Snímání koncových poloh a vyvolání následné funkce, simulace výtahu, posuvu atd.
◼ Spouštění zařízení se zpožděním
◼ Stykačové zapojení spínacího obvodu s ovládacími tlačítky Start, Stop, změna směru
◼ Vyhodnocování a signalizace poruchového stavu
◼ Pro realizaci zapojení s třífázovými motory je třeba panel UV-106 kombinovat s panelem UV-107
Příslušenství:
◼ Napájecí šňůra 230V
◼ Návod k obsluze
Doporučené příslušenství:
◼ Taška pro uskladnění panelu a jeho převoz
◼ Propojovací kabely s bezpečnostními banánky
◼ Soubor úloh
Doplňkové parametry
| Kategorie: | Demonstrační panely |
|---|---|
| Hmotnost: | 12 kg |
