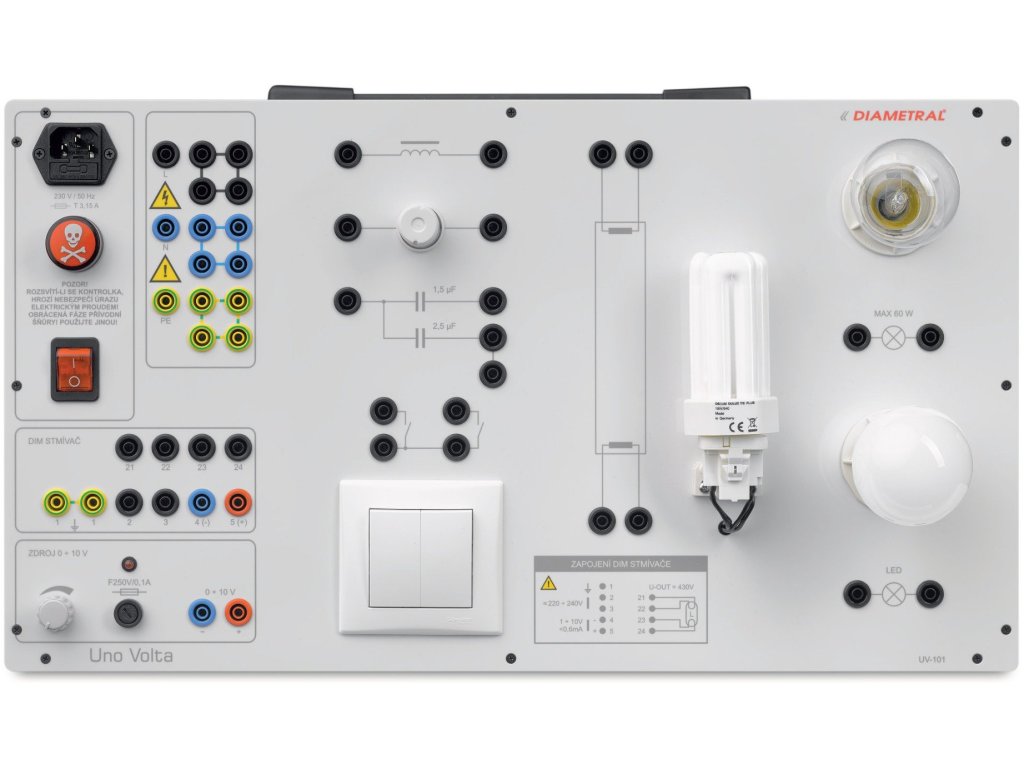

výukový panel Uno Volta UV-101
Výukový systém UnoVolta UV-101 slouží k procvičování a experimentům při zapojování základních typů světelných zdrojů a svítidel se žárovkami a zářivkami. Kombinací použitých prvků lze porovnávat jejich vliv na funkci jednotlivých světelných zdrojů. Panel lze kombinovat s výukovými panely UV-100 a UV-102. Napájení panelu je realizováno napětím 230V/50Hz z elektrické sítě.
Instalované přístroje:
- patice E27, žárovka
- startér v patici
- patice zářivky G24/GX24, zářivka

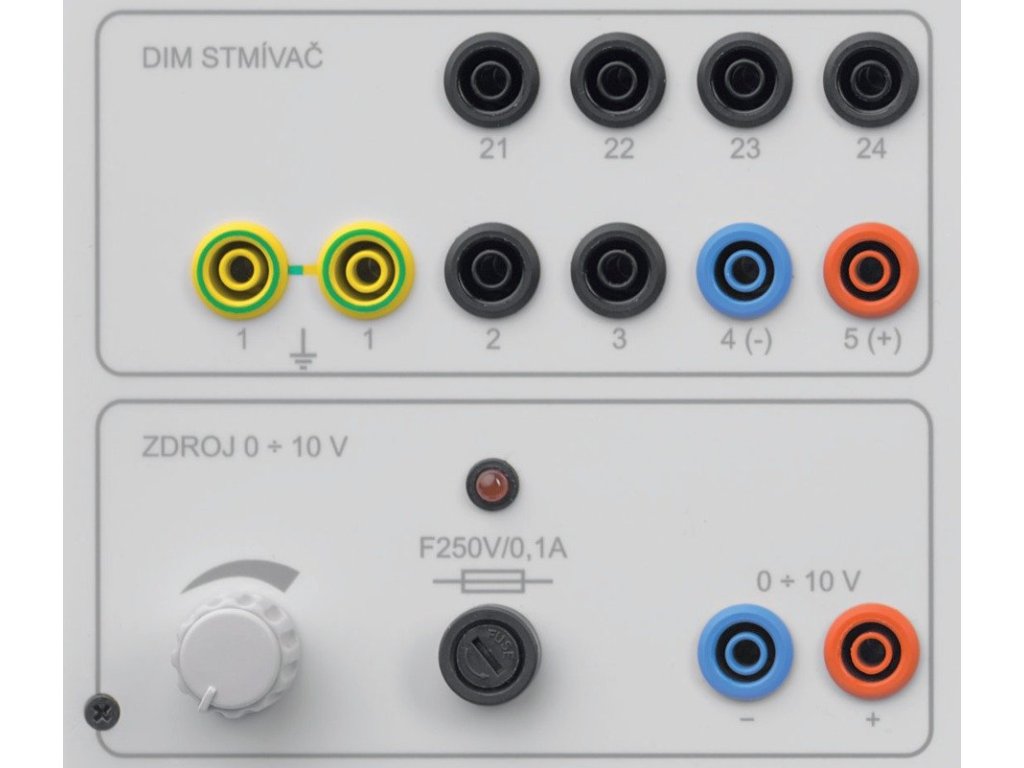

- elektronický předřadník se stmívačem pro zářivková svítidla Osram Quicktronic
- kompenzační kondenzátor 1: 1,5 µF
- kompenzační kondenzátor 2: 2,5 µF
- tlumivka 18 W
Příklady zapojení:
◼ Zapojení žárovkového svítidla
◼ Zapojení zářivkového svítidla s jednotlivými prvky (zářivka, startér, tlumivka, kondenzátor)
◼ Zapojení zářivkového svítidla s elektronickým předřadníkem s regulací intenzity svitu
◼ Možnost porovnání svítivosti a účinnosti jednotlivých zdrojů světla mezi sebou
◼ Možnost porovnání vlivu velikosti kapacity kompenzačního kondenzátoru na účiník cos φ
Příslušenství:
◼ Napájecí šňůra 230V
◼ Návod k obsluze
Doporučené příslušenství:
◼ Obal
◼ Propojovací bezpečnostní kabely
◼ Náhradní žárovky a zářivky
◼ Soubor úloh
Doplňkové parametry
| Kategorie: | Demonstrační panely |
|---|---|
| Hmotnost: | 12 kg |
