výukový panel Uno Volta UV-100

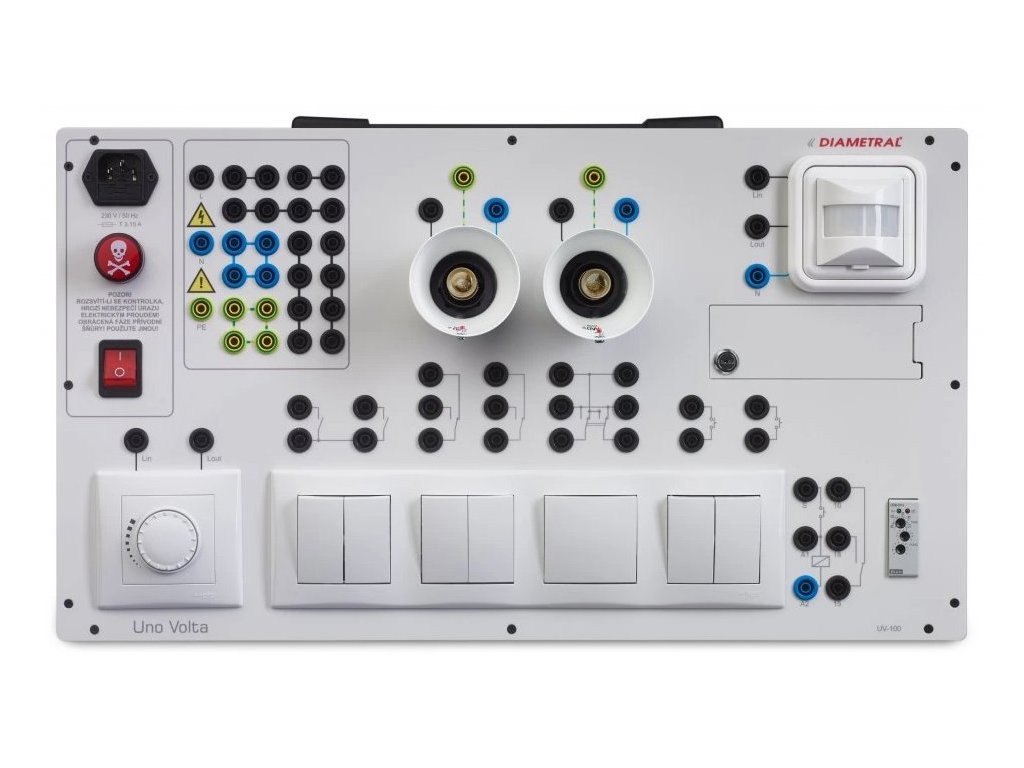

Výukový panel UnoVolta UV-100 je určen k výuce základních zapojení spínačů v elektrických obvodech. Jednotlivé komponenty jsou integrovány v čelní desce výukového panelu. Napájení modulu je realizováno ze sítě 230 V / 50 Hz.
Instalované komponenty:
- Čidlo pohybové 120°, nastavitelný čas a citlivost, 3 drátové zapojení
- Svítidlo - objímka E14 se žárovkou
- Multifunkční časové relé CRM-91H /230 V
- Stykač Z-R230/SS 230 V
- Zásuvka 2P+PE, 230 V / 16 A, bezpečnostní clonky, polar
- Přepínač křížový č.7, polar
- Přepínač sériový č.5, polar
- Přepínač střídavý č.6, polar
- Stmívač otočný, 60-500VA / 230 V, polar

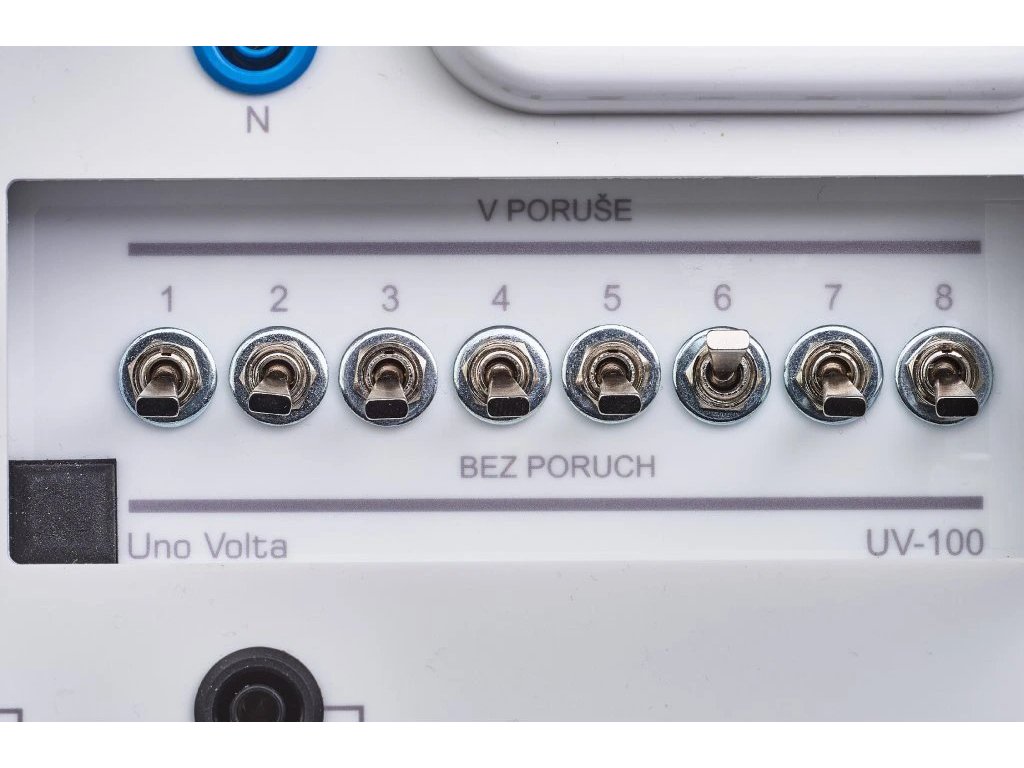

- Sada spínačů pod uzamykatelným krytem pro simulaci chyb zapojení
Volitelné poruchy:
- Přerušená zem pravého svítidla
- Zkrat mezi N a PE v levém svítidle
- Nezapojen výstup LOUTpohybového čidla
- Zkrat mezi LIN a LOUT stmívače
- Přerušen střed vypínače 6 + 6
- Přehozená F a N pravého svítidla
- Nefunkční obě tlačítka
- Zkrat na výstupu vypínače 6 + 6
Příklady zapojení:
◼ Zapojení domovní zásuvky v soustavě TN-S a TN-C
◼ Zapojení jednoduchého svítidla ovládaného vypínačem
◼ Zapojení jednoduchého svítidla a zásuvky ovládané vypínačem
◼ Zapojení jednoduchého svítidla s ovládáním ze dvou míst
◼ Zapojení jednoduchého svítidla s ovládáním z více míst
◼ Zapojení jednoduchého svítidla se stmívačem
◼ Zapojení jednoduchého svítidla s pohybovým (PIR) čidlem
◼ Zapojení jednoduchého svítidla s multifunkčním časovým spínačem
◼ Zapojení spotřebiče spínaného prostřednictvím stykače
Příslušenství:
◼ Napájecí šňůra 230V
◼ Návod
Doporučené příslušenství:
◼ Obal
◼ Propojovací bezpečnostní kabely
◼ Soubor úloh
