vektorový síťový analyzátor SIGLENT SNA5014A
Frekvenční rozsah 9 kHz až 8,5 GHz, podporuje měření rozptylových parametrů 4 portů, diferenciálních parametrů a parametrů v časové oblasti. Je účinnými pro stanovení Q-faktoru, šířky pásma a vložného útlumu filtru, vybaven funkcí převodu impedance, pohybu měřicí roviny, testování limitů, testování zvlnění, simulace upevnění a nastavení vyjmutí/vložení adaptéru. Nabízí pět typů měření: Lineární frekvenční režim, logaritmický frekvenční režim, režim Power-Sweep, režim CW-Time a režim Segment-Sweep. Podporuje korekci rozptylových parametrů SOLT, SOLR, TRL, Response a Enhanced Response pro větší flexibilitu v aplikacích výzkumu, vývoje a ve výrobě.
- Frekvenční rozsah: 9 kHz – 8,5 GHz
- Porty: 4
- Frekvenční rozlišení: 1 Hz
- Rozsah nastavení výstupní úrovně: -55 ~ +10 dBm
- Dynamický rozsah: 125 dB
- 2-porty S-parametry, Balance Measurements, Time Domain
- Měření Q-faktor, šířka pásma a ztráta vložení
- Typy kalibrace - odezva, rozšířená odezva, kalibrace s plným jedním portem, kalibrace s plnými dvěma porty, TRL kalibrace
- Kalibrace zdroje napájení kompatibilní s měřiči výkonu R&S NRPxxA/AN a Keysight řady U2000A/B USB
- Kompatibilní se sadami ECal od několika výrobců (pro více informací nás kontaktujte)
- Rozhraní: LAN, USB Device, USB Host (USB-GPIB)
- Dálkové ovládání: SCPI/ Labview/ IVI based on USB-TMC / VXI-11 / Socket /Telnet / WebServer
| Přístroj | Frekvenční rozsah | Porty | Dynamický rozsah | Stopový šum | Rozsah výstupu | Cena (bez DPH) |
| SNA5002A | 9 kHz ~ 4.5 GHz | 2 | 125 dB | 0.003 db, 0,03° rms | -55 ~ +10 dBm | 165 000,- |
| SNA5004A | 9 kHz ~ 4.5 GHz | 4 | 125 dB | 0.003 db, 0,03° rms | -55 ~ +10 dBm | 321 310,- |
| SNA5012A | 9 kHz ~ 8.5 GHz | 2 | 125 dB | 0.003 db, 0,03° rms | -55 ~ +10 dBm | 367 500,- |
| SNA5014A | 9 kHz ~ 8.5 GHz | 4 | 125 dB | 0.003 db, 0,03° rms | -55 ~ +10 dBm | 549 010,- |
| SNA5022A | 100 kHz ~ 13.5 GHz | 2 | 125 dB | 0.003 db, 0,03° rms | -55 dBm ~ +10 dBm | 626 750,- |
| SNA5032A | 100 kHz ~ 26.5 GHz | 2 | 125 dB | 0.003 db, 0,03° rms | -55 dBm ~ +10 dBm | 761 024,- |

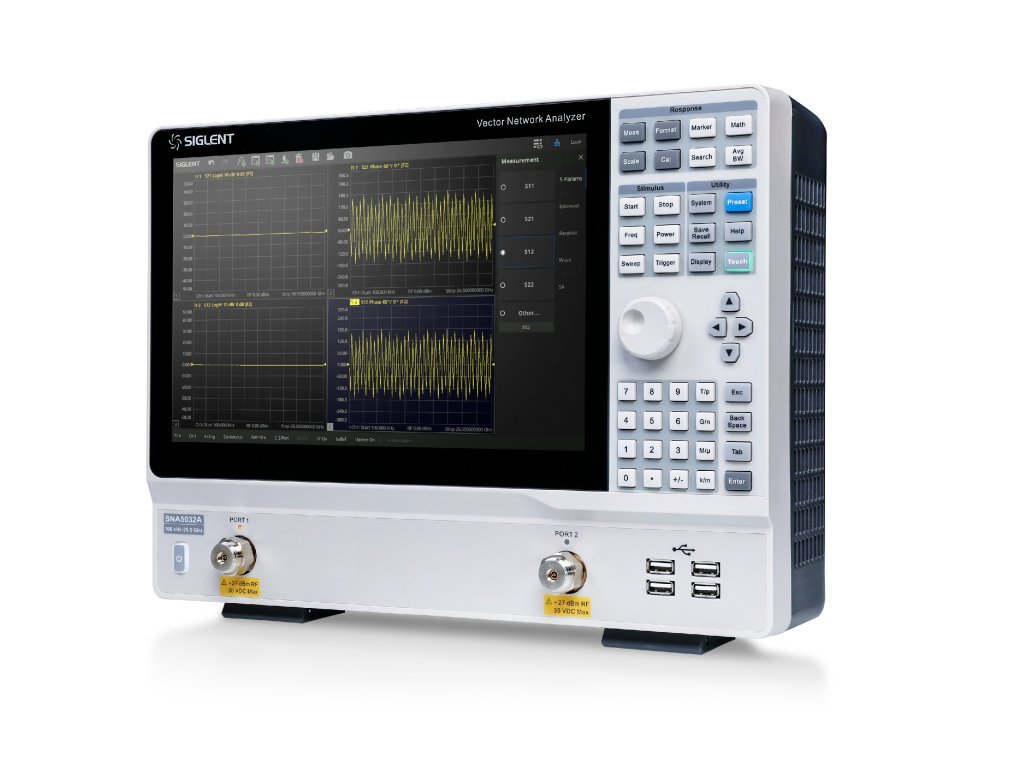

UPOZORNĚNÍ! Obrázek přístroje je pouze ilustrativní a jeho skutečná podoba se může od obrázku lišit. Pokud máte jakékoliv dotazy, neváhejte nás kontaktovat na merici@micronix.cz
Doplňkové parametry
| Kategorie: | Přístroje |
|---|---|
| Hmotnost: | 7.5 kg |
| RBW min (Hz): | 10 |
| USB: | ano |
| GPIB: | opt. |
| Ethernet: | ano |
| Frekvenční rozsah max. (GHz): | 8.5 |
| Frekvenční rozsah min. (kHz): | 9 |
| Max. citlivost (dBm/Hz): | -115 |
