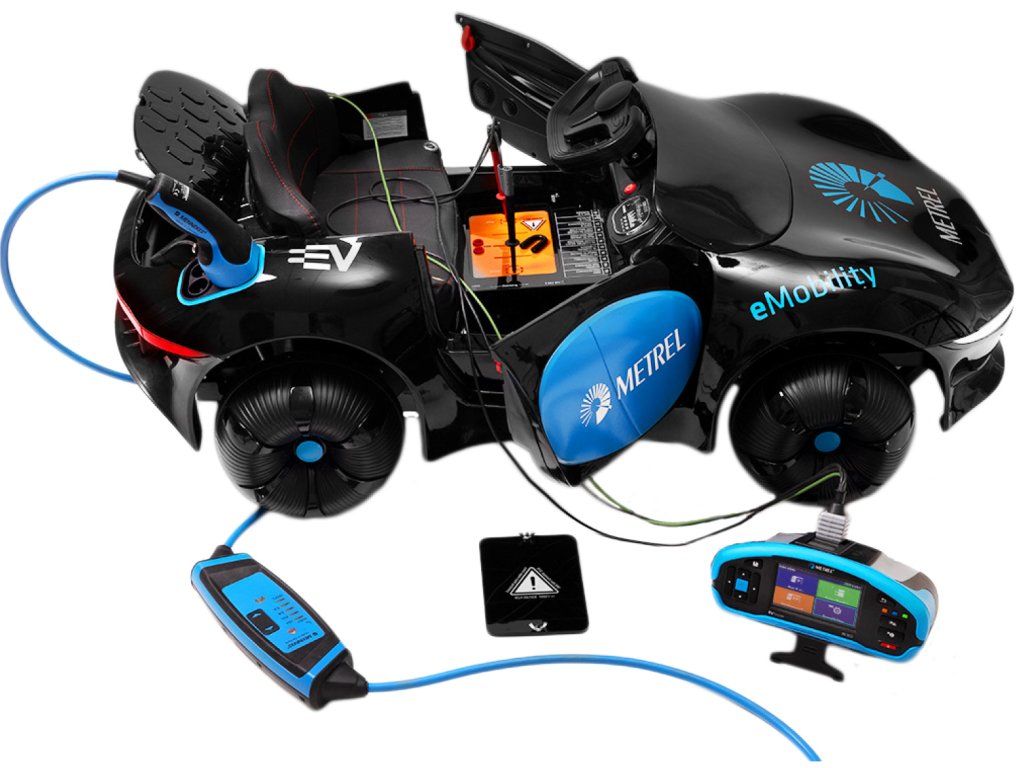

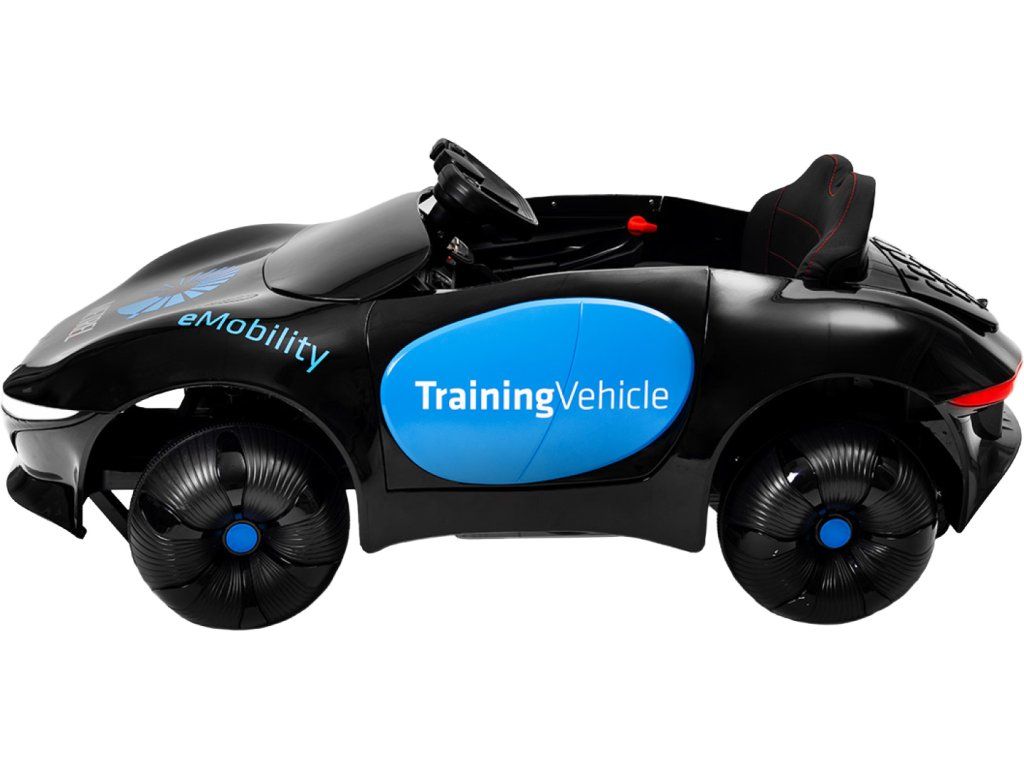

Tréninkové vozidlo MI 3333 EV
MI 3333 EV je tréninkové vozidlo, užitečná výbava zejména pro laboratoře a školy zabývající se elektromobilitou, s řadou cvičení určených pro školení lidí, přicházejících do styku s elektromobily a jejich bezpečnostními zařízeními. Slouží k školení v oblasti bezpečnostních opatření a postupů, doplněného cvičeními, prezentacemi, videomateriálem a testovacími a měřicími aktivitami, s příklady z praxe. Umožňuje simulovat chyby a poruchy na zásuvkách střídavého proudu, kabelech, motoru, měniči, bateriích a karoserii. Parametry pro úspěšné a neúspěšné absolvování lze nastavit pomocí 11 přepínačů v různých částech vozidla (výcvikové platformy).
Kromě toho lze tréninkové vozidlo MI 3333 EV využít k nácviku bezpečného zacházení s oranžovými vysokonapěťovými součástmi, včetně toho, jak používat propojovací kabel. Je schopno simulovat vysokonapěťovou (vysoce výkonnou) vozidlovou baterii o napětí 300 V (rozdělenou na dvě dílčí baterie zapojené do série 2 × 150 V) a jejího vnitřního odporu (až 50 nebo 100 mΩ). To vše za účelem výcviku, jak posoudit kvalitu baterií.
Výukové vozidlo MI 3333 EV v zásadě ukazuje význam malých odporů a propojení mezi karoserií vozidla, motorem, měničem a baterií v rámci obecné elektrické bezpečnosti (pomocí 4vodičové Kelvinovy metody) a význam kvality izolace (kterou lze posoudit na částích pod napětím i bez napětí).
PODPOROVANÉ TESTERY
- Tester MI 3132 EV
- Tester izolace uzemnění MI 3288
- MI 3144 Euro Z 800 V
- MI 3155 EurotestXD
VÝUKOVÉ FUNKCE A VLASTNOSTI
- Systém elektrického vozidla (EV) simulující plně funkční elektrické vozidlo a jeho bezpečnostní zařízení

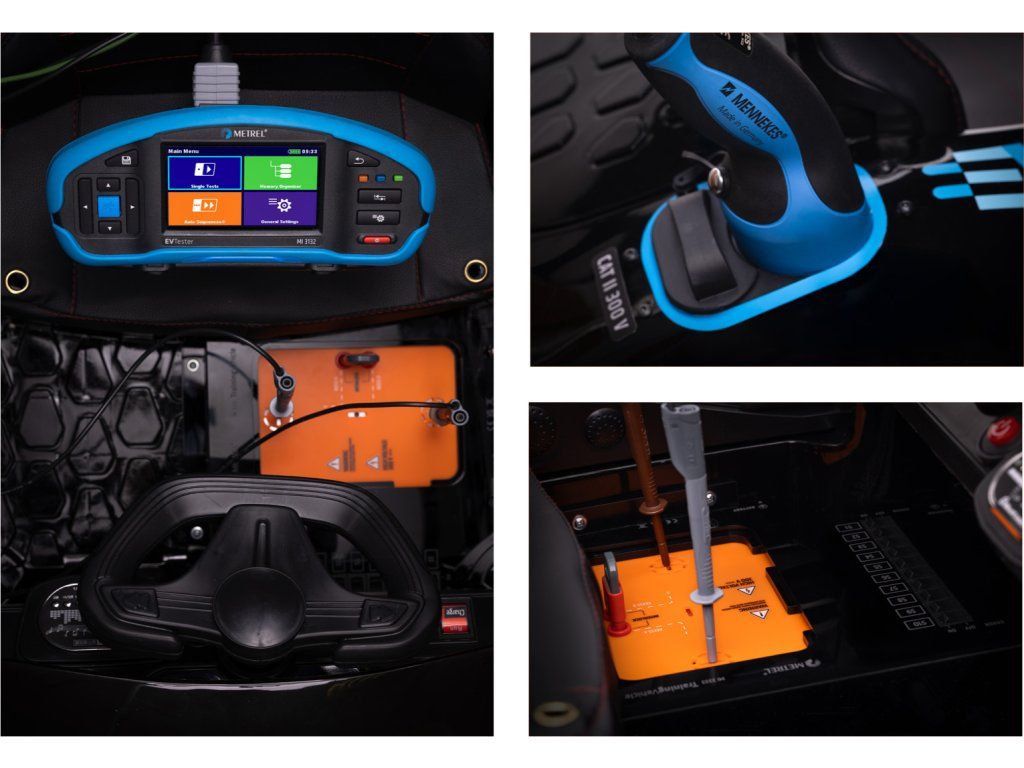

- Opatrný přístup k oranžovým částem (zvláštní varování) a používání ochranných opatření, zábran a propojovacího můstku
- Bezpečnostní školení týkající se práce s vysokonapěťovou baterií
- Nabíjení z jednofázových nebo třífázových střídavých zásuvek pro elektromobily
- Porucha vysokonapěťové baterie, chyby BMS A a B
- Měření a porovnání vnitřního odporu vysokonapěťové baterie AB se simulovanou poruchou na baterii B
- Porucha izolace mezi vysokonapěťovými vedeními, motorem nebo kladným pólem baterie a zemí
- Vysokonapěťové vedení, motor nebo baterie
- Porucha izolace záporného pólu vůči zemi
- Porucha izolace zásuvky pro nabíjení střídavým proudem
- Porucha instalačního kabelu pro nabíjení střídavým proudem na vedení 1 nebo vedení 2 (vnitřní kabely)
- Problémy s uzemněním a vyrovnáním potenciálů mezi karoserií vozidla, motorem, měničem a baterií REESS
-
Izolační ochranné rukavice
-
Rukavice s ochranou proti elektrickému oblouku
-
Helma s ochranným štítem
Doplňkové parametry
| Kategorie: | Výukové panely a stoly |
|---|---|
| Hmotnost: | 17 kg |
