tester MI 3340 AlphaEE XA

Neohodnoceno
Značka: METREL

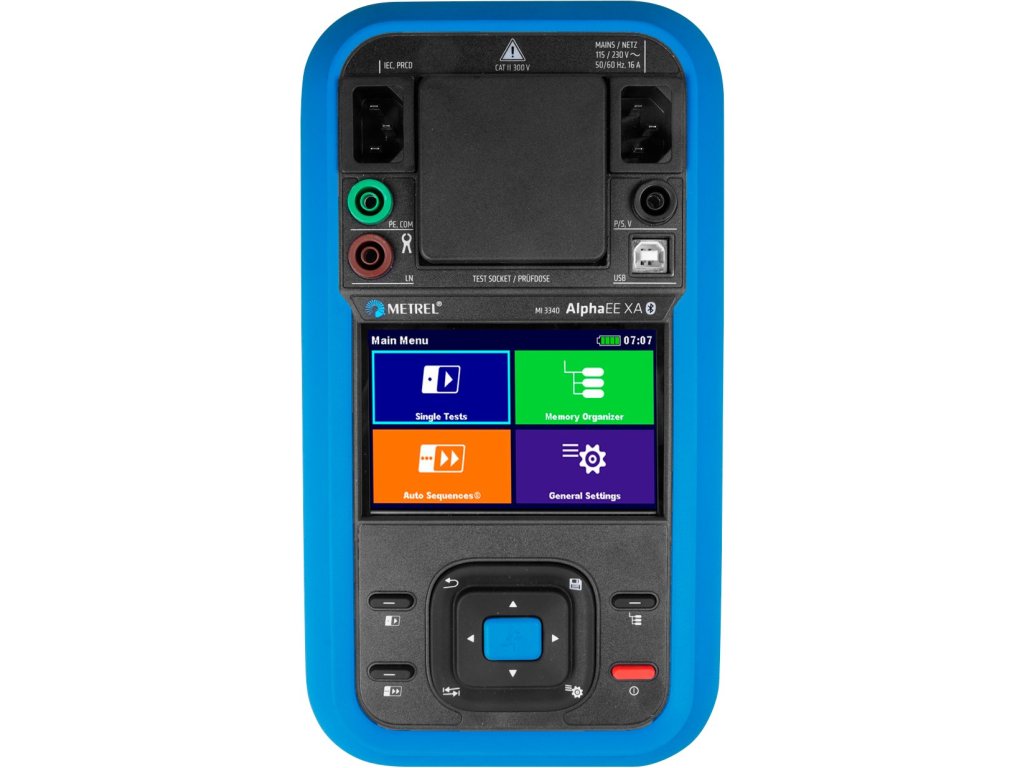

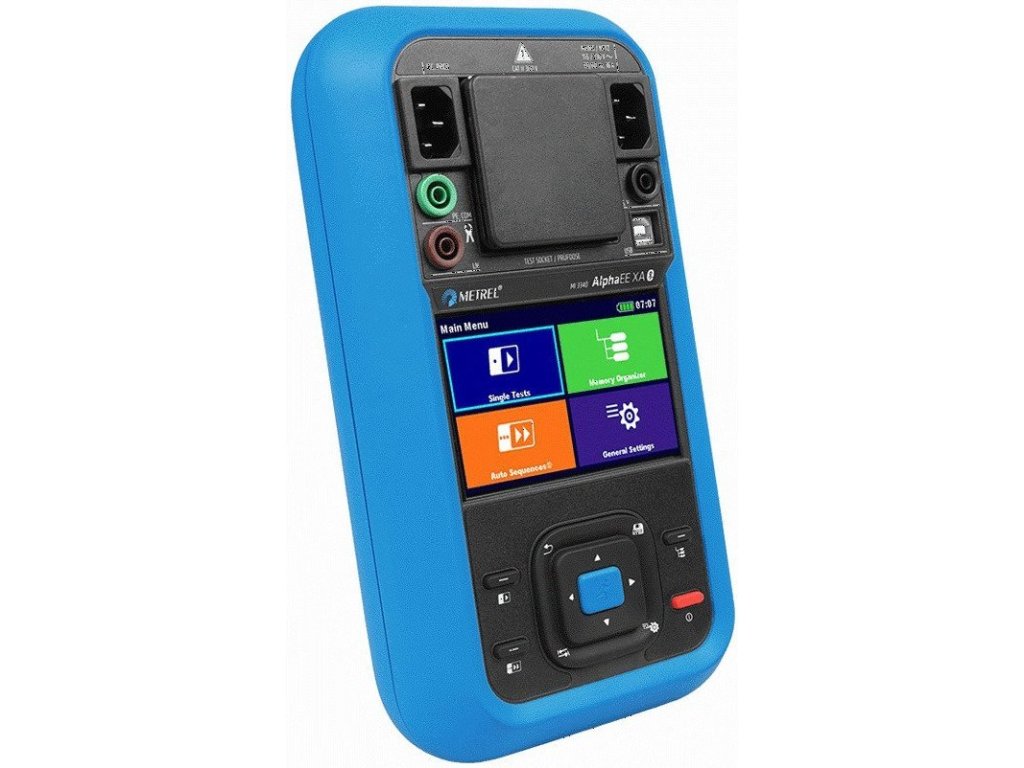

Metrel MI 3340 AlphaEE XA je tester elektrických spotřebičů a nářadí. Je napájen ze sítě a z Li-Ion akumulátoru, tzn. pro některé testy není vyžadováno připojení testeru k síti 230 V. Kromě základních parametrů (izolační odpor, přechodový odpor, unikající proudy) testuje také proudové chrániče a zapojení přívodních kabelů IEC. Naměřené údaje lze uložit do paměti. Program pro zpracování výsledků MESM v češtině lze zdarma stáhnout ze stránek výrobce. Přístroj podporuje Bluetooth / USB komunikaci a spolupracuje se zařízeními s Androidem. Dotykový displej, ergonomické pouzdro a podpora inovativního 3fázového aktivního adaptéru A 1830 pro komplexní testování 3fázových elektrických zařízení jsou jen některé z vlastností, které jej odlišují od jiných srovnatelných testerů. Jeho součástí je i "česká" zásuvka s ochranným kolíkem.

Dostupnost Skladem (1 ks)
Můžeme doručit do:
24.7.2025
Možnosti doručení
46 693,90 Kč 38 590 Kč bez DPH
tester MI 3340 AlphaEE XA
Neohodnoceno
Značka: METREL

FUNKCE MĚŘENÍ

  • Vyhovuje normám EN 50678 / EN 50699
  • Auto test (kontinuita + izolační odpor + náhradní unikající proud)
  • Spojitost ochranného vodiče proudem 200 mA
  • Izolační odpor (Riso, Riso-S), volba test. napětí 50 V, 100 V, 250 V, 500 V
  • Proud ochranným vodičem (přímý, rozdílový, náhradní)
  • Dotykový unikající proud
  • Unikající proud produkovaný plovoucím vstupem, proud protékající PE
  • Unikající proud bod-bod
  • Výkon (P, S, Q, PF, THDu, THDi, CosØ, I, U)
  • Test PRCD (2-pól, 3-pól, K/Di (varistor), S (3-pól), S+)
  • Test RCD (typ A, AC, B, B+, F)
  • Test IC-CPD (EV-RCD, PE)
  • Napětí, SELV/PELV
  • Test zásuvky
  • Test zapojení/aktivní test zapojení
  • EVSE diagnostický test (s A 1532 XA - na objednávku)
  • Měření proudu kleštěmi (s kleštěmi A 1472 – na objednávku)
  • Funkční kontroly


NORMY

  • EN 50699 Opakované zkoušky elektrických zařízení
  • EN 50678 Kontrola elektrických zařízení po opravě
  • IEC 62368-1 Zařízení audio/video, informačních a komunikačních technologií
  • IEC 62752 Test kabelů a ochranných prvků Mode 2 nabíjení elektrických vozidel (IC – CPD)


Spojitost PE (měřicí proud 200 mA pro R < 2 Ω)
Měřicí rozsah / rozlišení / základní chyba měření
0,00 Ω - 19,99 Ω / 0,01 Ω / ±(2 % z MH + 2 D)
20,0 Ω - 99,9 Ω / 0,1 Ω / ±3 % z MH
100 Ω - 199,9 Ω / 0,1 Ω / ±5 % z MH
200 Ω - 1999 Ω / 1 Ω / ±5 % z MH

Izolační odpor, izolační odpor - sonda (50V, 100V, 250V, 500V DC)
Měřicí rozsah / rozlišení / základní chyba měření
0,00 MΩ - 19,99 MΩ / 0,01 MΩ / ±(3 % z MH + 2 D)
20,0 MΩ - 99,9 MΩ / 0,1 MΩ / ±5 % z MH
100,0 MΩ - 199,9 MΩ / 0,1 MΩ / ±10 % z MH

Rozdílový unikající proud Idiff (230 V AC)
Měřicí rozsah / rozlišení / základní chyba měření
0,00 mA - 1,99 mA / 0,01 mA / ±(3 % z MH + 3 D)
2,00 mA - 19,99 mA / 0,01 mA / ±5 % z MH

Dotykový proud Itou (230 V AC)
Měřicí rozsah / rozlišení / základní chyba měření
0,000 mA - 1,999 mA / 1 µA / ±(3 % z MH + 3 D)
2,00 mA - 19,99 mA / 0,01 mA / ±5 % z MH

Náhradní unikající proud Isub, Isub-S (230 V AC)
Měřicí rozsah / rozlišení / základní chyba měření
0,00 mA - 1,999 mA / 0,01 mA / ±(3 % z MH + 3 D)
2,00 mA - 19,99 mA / 0,01 mA / ±5 % z MH

Proud PE vodičem Ipe
Měřicí rozsah / rozlišení / základní chyba měření
0,000 mA - 1,999 mA / 1 µA / ±(3 % z MH + 3 D)
2,00 mA - 19,99 mA / 0,01 mA / ±5 % z MH

Unikající proud point-to-point, Ileak
Měřicí rozsah / rozlišení / základní chyba měření
0,000 mA - 1,999 mA / 1 µA / ±(3 % z MH + 3 D)
2,00 mA - 19,99 mA / 0,01 mA / ±5 % z MH

Test proudových chráničů (P) RCD (10 mA, 15 mA, 30 mA)
Měřicí rozsah / rozlišení / základní chyba měření
Vypínací čas:
0 ms - 300 ms (0,5xIΔN) / 0,1 ms / ± 3 ms
0 ms - 300 ms (IΔN) / 0,1 ms / ± 3 ms
0 ms - 40 ms (5xIΔN) / 0,1 ms / ± 1 ms

Vypínací proud
0.2×I∆N … 2.2×I∆N / 0.05×I∆N / ±0.1×I∆N
Typ zkušebního proudu: sinusový (AC), pulzní (A, F), stejnosměrný DC (B, B+)

Výkon P, S, Q (230 V AC)
Měřicí rozsah / rozlišení / základní chyba měření
0,00 kW - 3,70 kWA (VA, Var) / 0,01 W / ±(5 % z MH + 5/10 D)

Celkové harmonické zkreslení THDU / THDI (napětí / proud)
0,0 % … 99,9 % / 0,1 % / ±(5 % z MH + 5 D)
0 mA … 999 mA / 1 mA / ±(5 % z MH + 5 D)
1,00 mA … 16,00 A / 10 mA / ± 5 % z MH

SELV/PELV napětí TRMS
Měřicí rozsah / rozlišení / základní chyba měření
Uac/dc: 0,0 V - 199,9 V / 0,1 V / ±(3 % z MH + 10 D)
Uac/dc: 200 V … 264 V / 1 V / ±3 % z MH

Proud a unikající proud pomocí proudových kleští A1472
Měřicí rozsah / rozlišení / základní chyba měření
0,10 mA - 24,9 A / 0,01 mA, 0,1 A / ±(5 % z MH + 5 D)

Proud I - přímá metoda
Měřicí rozsah / rozlišení / základní chyba měření
0 mA - 999 mA / 1 mA / ±(3 % z MH + 5 D)
1,00 A - 16,00 A / 10 mA / ±3 % z MH

Napětí U
Měřicí rozsah / rozlišení / základní chyba měření
0 V - 199,9 V / 0,1 V / ±(3 % z MH + 10 D)
200 V - 264 V / 1 V / ±3 % z MH

Pozn.: MH = z měřené hodnoty



Doplňkové parametry

Kategorie: Kontrola a revize el. spotřebičů
Hmotnost: 1.7 kg
Výkon (W): 3700
USB: ano
Bluetooth: ano
Testovací U min. (V): 50
Testovací U max. (V): 500
Izolační odpor (MΩ): 200
TRMS: ano
Přechodový odpor (≥200 mA): ano
RCD - dotyk. napětí: ano
RCD - programovatelné: ano
RCD - typ B: ano
RCD - typ F: ano
RCD - vypínací čas: ano
Unikající proudy: ano
Napětí sítě: ano
