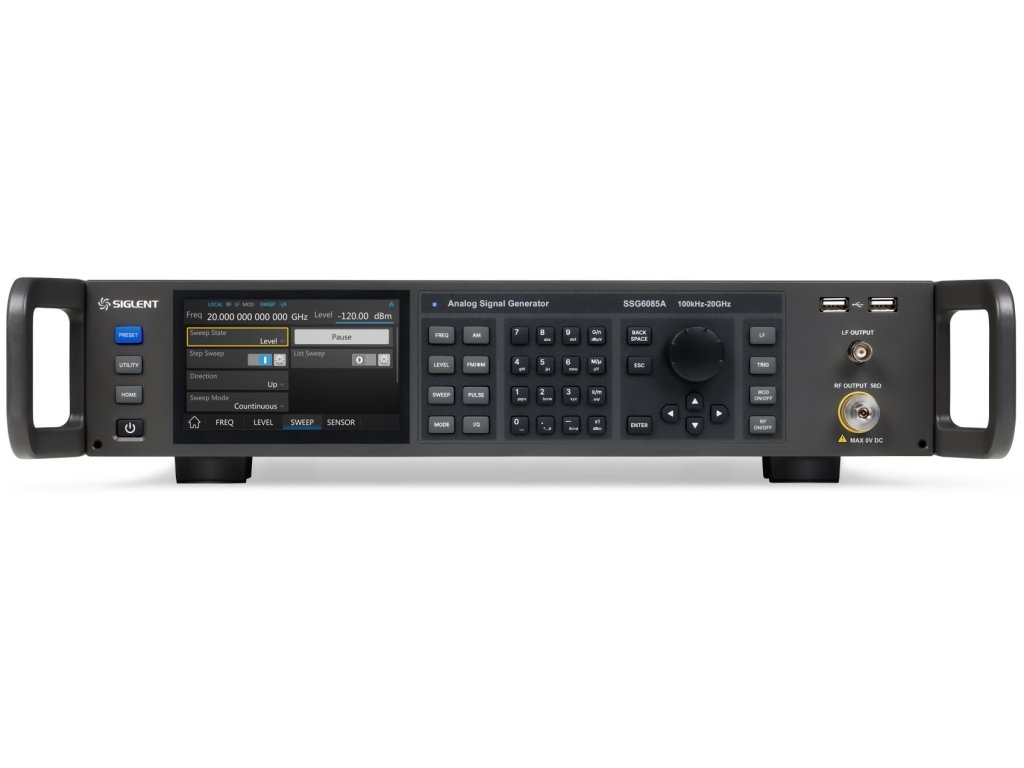

signální generátor SIGLENT SSG6085A
SIGLENT SSG6085A je generátor mikrovlných a RF signálů s frekvenčním rozsahem od 100 kHz do 20 GHz + podporou AM a pulzních modulací, generování pulzních sekvencí, řízení měřiče výkonu a dalšími funkcemi. Díky vestavěnému standardnímu modulu OCXO je poskytuje vysokou přesnost a vysokou stabilitu výstupního signálu. Je to nejen ideální lokální oscilátor a zdroj hodin, ale také vysoce výkonný zdroj analogového signálu.
- Frekvence do 20 GHz.
- Rozlišení nastavení frekvence 0,01 Hz.
- Rozsah nastavení úrovně: -130 dBm ~ 24 dBm.
- Fázový šum: -135 dBc / Hz @ 1 GHz
- Chyba úrovně ≤ 0,7 dB (typ.)
- Poskytuje analogovou modulaci AM s interním, externím nebo Int+Ext zdrojem.
- Jednoduchý puls, dvojitý puls a puls (volitelně).
- Pomocí sady PMC (Power meter control) můžete snadno používat měřič výkonu, řídit výstupní výkon a korigovat ztráty na vedení.
- 5" dotykový TFT displej
- Možnost připojení myši a klávesnice
- Dálkové ovládání pomocí webového prohlížeče na PC.
- Standardní rozhraní zahrnuje: USB TMC, LAN (VXI-11,
Socket, Telnet). Volitelná rozhraní: GPIB.
Přístroj je postaven tak, aby poskytoval vysokou čistotu signálu v širokém frekvenčním rozsahu od 100 kHz do 20 GHz, a to i při vysokých úrovních výstupního výkonu. Pozoruhodný fázový šum -135 dBc/Hz, nízké subharmonické složky signálu < -80 dBc a nízký širokopásmový šum -155 dBc vám dávají jistotu, že testujete své zařízení, nikoliv limity svého vybavení. Řada SSG6000A je skvělým řešením pro aplikace zahrnující emulaci LO, přijímače, ADC/DAC a testování součástek.
Podpora AM a pulzní modulace, generátoru pulzních sekvencí, ovládání měřiče výkonu a více. Poměr zapnutí a vypnutí pulzní modulace je více než 80 dB a doba náběhu a poklesu je kratší než 15 ns. SSG6000A lze použít jako zdroj signálu pulzní modulace nebo LO k simulaci různých signálů radarového echa. (Za příplatek)
Doplňkové parametry
| Kategorie: | RF Generátory |
|---|---|
| Hmotnost: | 10.4 kg |
SSG6000
