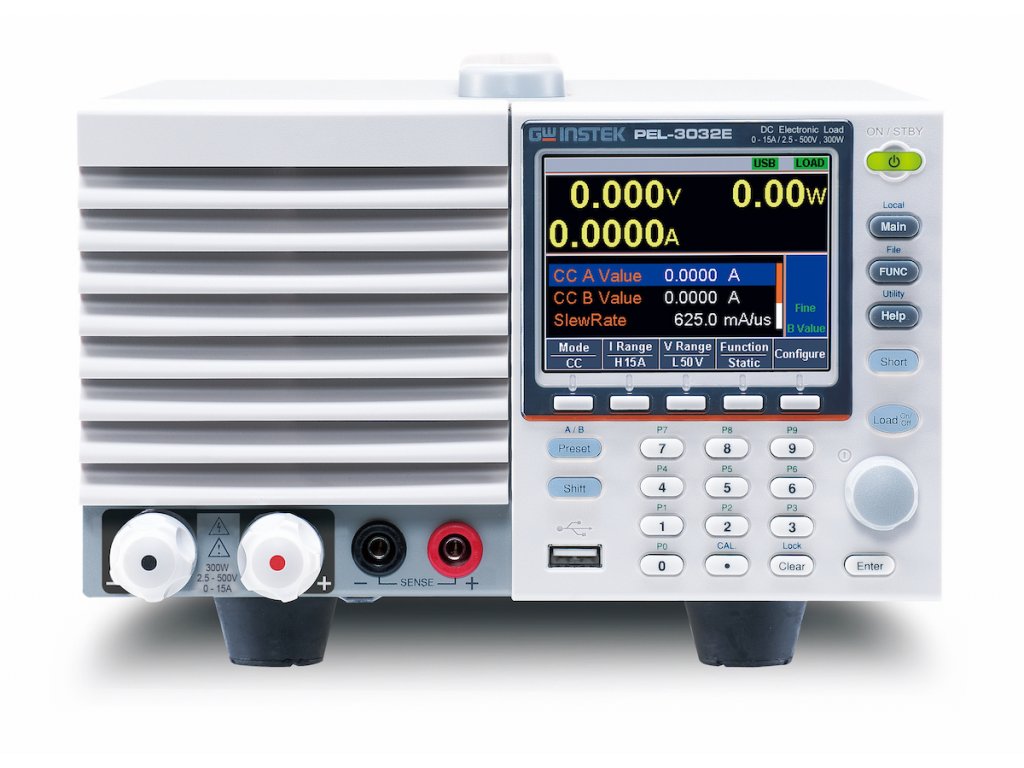

Programovatelná DC zátěž GW Instek PEL-3032E

Neohodnoceno
Značka: GW Instek

Jednokanálová elektronická zátěž řady PEL-3000E.  Přístroj PEL-3032E poskytuje výkon 300W (2,5V~500V/15A). Model PEL-3000E, zděděný z řady PEL-3000, má snadno čitelný panel LCD a uživatelsky přívětivé rozhraní. Tento model se vyznačuje vysokou rychlostí a schopností přesného měření pro elektronické součástky, baterie, přenosné nabíječky a napájecí produkty, které vyžadují nízkou až střední spotřebu energie.

Dostupnost Na objednávku
Možnosti doručení
53 451 Kč 44 174 Kč bez DPH
Programovatelná DC zátěž GW Instek PEL-3032E
Neohodnoceno
Značka: GW Instek

Přístroje z řady PEL-3000E mají sedm provozních režimů. Mezi nimi jsou čtyři základní provozní režimy: konstantní proud, konstantní napětí, konstantní odpor a konstantní výkon. Další tři kombinované provozní režimy jsou konstantní proud + konstantní napětí, konstantní odpor + konstantní napětí, konstantní výkon + konstantní napětí. Uživatelé si mohou vybrat provozní režimy na základě požadavků na testování výrobků. V režimu C.C. bude elektronická zátěž odebírat konstantní proud podle nastavené hodnoty proudu; v režimu C.V. se elektronická zátěž bude snažit odebírat dostatečný proud k řízení napětí zdroje na naprogramovanou hodnotu; v režimu C.R. bude elektronická zátěž odebírat proud lineárně úměrný vstupnímu napětí podle nastavené hodnoty odporu; v režimu C.P. bude elektronická zátěž iniciovat operaci odebírání výkonu zátěže (napětí zátěže x proud zátěže) v souladu s naprogramovaným nastavením výkonu.

  • Výkon: 300 W
  • Rozsah napětí: 0 - 500 V
  • Rozsah proudu: 0-1.5 A / 0-15 A
  • Min. provozní napětí: 2.5V-1.5A / 2.5V-15A
  • 7 provozních režimů: CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
  • Funkce rychlé/normální sekvence
  • Pozvolný start
  • Test vybití baterie
  • Test OCP、OPP Automatizace
  • Max. Slew Rate: Max: 2,5 A/us
  • Dynamický režim
  • Ochrana: OVP, OCP, OPP, OTP, RVP, UVP
  • Vzdálená detekce
  • Integrace funkcí měření napětí, proudu a výkonu
  • Externí řízení napětí nebo odporu
  • Zadní panel BNC、Trigger IN/OUT
  • Analogové externí ovládání
  • Rozhraní: USB/GPIB (volitelné)

Pro splnění požadavků různých zkušebních podmínek je funkce Static určena k odebírání konstantního proudu, funkce Dynamic k periodickému přepínání mezi dvěma stavy odebírání a funkce Sequence k zajištění testů pro více než dva stavy odebírání. Sekvenční funkci lze rozdělit na normální sekvenci a rychlou sekvenci. Normal Sequence je nejflexibilnější prostředek generování komplexních sekvencí, který může uživatelům usnadnit vytvoření sady měnících se podmínek ponoru proudu na základě různých podmínek ponoru (režim CC, CR, CV nebo CP) a času (nastavitelný rozsah: 1ms až 999h 59min 59s). Rychlá sekvence umožňuje nastavit časové rozlišení 25us pro nejmenší krok. Nastavením parametrů pro více kroků lze simulovat po sobě jdoucí změny proudu různých reálných podmínek zatížení. Poskytněte uživatelům výsledky měření, abyste jim pomohli určit, zda skutečný aktivační bod přepěťové ochrany DUT splňuje předpisy. Kromě toho PEL-3000E poskytuje uživatelům analogový ovládací terminál k ovládání PEL-3000E z externího napětí, externího odporu a spínače. Analogový ovládací terminál může také monitorovat stav elektronické zátěže a zobrazovat ochranné alarmy.

Doplňkové parametry

Kategorie: Měřicí technika
Hmotnost: 7.5 kg
