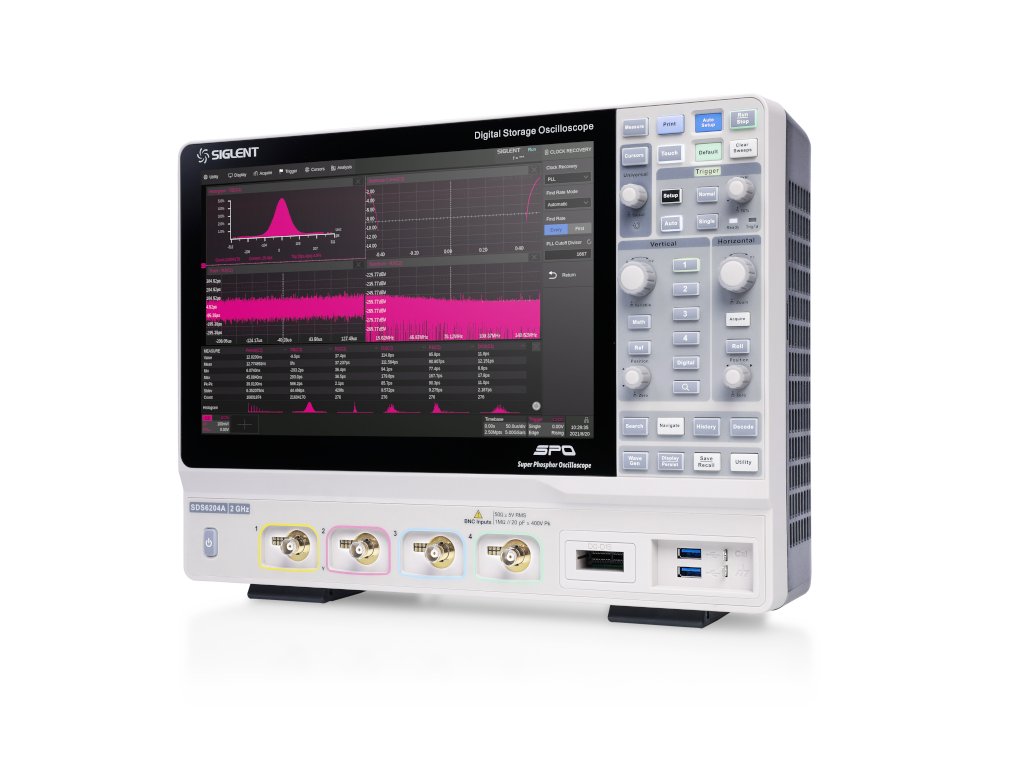

osciloskop Siglent SDS6204A

Osciloskop využívá technologii SPO, maximální rychlost zachycení průběhů až 170 000 wfm/s (běžný režim), až 750 000 wfm/s (sekvenční režim). Displej s 256stupňovým stupňováním intenzity a režimem zobrazení barevné teploty. Digitální spouštěcí systém s vysokou citlivostí a nízkým jitterem. Podporuje širokou škálu spouštěcích režimů včetně sériových sběrnic.

Funkce jako záznam historie průběhů, vyhledávání, navigace, maskový test, Bodeho diagram, analýza výkonu a analýza jitteru umožňují pokročilou práci s průběhy. Dále jsou k dispozici rozsáhlé matematické funkce, volitelný 25MHz generátor libovolného průběhu a dekódování sériových sběrnic.

Velký 12,1" dotykový kapacitní displej s vícedotykovým ovládáním a intuitivním uživatelským rozhraním zvyšuje efektivitu práce. Podpora ovládání myší a vzdáleného přístupu přes webové rozhraní (LAN).

Hlavní vlastnosti řady SDS6000A:

• 4 analogové kanály, šířka pásma až 2 GHz, vzorkování 5 GSa/s (10 GSa/s ESR)
• Nízký šum pozadí, rozsah 0,5 mV/div až 10 V/div
• Technologie SPO
• Rychlost záznamu průběhů až 170 000 wfm/s (běžně), 750 000 wfm/s (sekvenčně)
• 256stupňové zobrazení intenzity a barevná teplotní mapa
• Záznam až 500 Mpts pro všechny 4 kanály
• Digitální spouštěcí systém
• Spouštěcí režimy: hrana, náběžná/spádová hrana, puls, okno, neúplný impuls, interval, výpadek, vzor, podmíněné, nth hrana, setup/hold, zpoždění, video (včetně HDTV), zónové spouštění
• Sériové spouštění a dekódování: I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester
• Sekvenční režim se segmentací paměti (až 80 000 segmentů)
• Funkce záznamu historie (až 80 000 snímků)
• Automatická měření 50+ parametrů, statistiky, histogramy, sledování a trend, měření na matematice, historii a referencích
• 4 matematické stopy (FFT až 8 Mpts, +, −, ×, ÷, ∫dt, d/dt, √, atd.), podpora editoru vzorců
• Funkce analýzy: vyhledávání, navigace, digitální voltmetr, čítač, histogram, Bodeho diagram, analýza výkonu, Eye/Jitter analýza
• Hardwarový průměr a Hi-Res režim; rychlý maskový test s editorem masek
• 16 digitálních kanálů (s příplatkovým rozšířením)
• 25 MHz generátor funkcí / libovolných průběhů, vestavěné průběhy
• 12,1” TFT-LCD dotykový displej (1280 × 800), vícedotykové ovládání
• Rozhraní: USB Host 2× (3.0), 2× (2.0), USB Device, LAN (VXI-11/Telnet/Socket), microSD, HDMI, TRIG OUT, PASS/FAIL
• Vestavěný webový server, podpora SCPI, podpora myši a klávesnice

Kompletní konektivita

Oskiloskop umí ovládat izolovaný USB AWG modul nebo samostatný generátor SIGLENT SDG pro měření amplitudové a fázové frekvenční charakteristiky testovaného zařízení (DUT) s výstupem ve formě Bodeho diagramu. V některých případech tím může nahradit drahé vektorové síťové analyzátory.

Volitelná analýza výkonu:

Poskytuje kompletní sadu měření a analýz pro efektivní návrh spínaných zdrojů a výkonových součástek.

Technické parametry SDS6204A:

• Analogové kanály: 4 + EXT
• Šířka pásma: 2 GHz
• Vzorkování (max.): 5 GSa/s (10 GSa/s ESR) na každý kanál
• Délka záznamu: 500 Mpts/kanál (1 kanál), 250 Mpts (2 kanály), 125 Mpts (3–4 kanály)
• Vertikální rozlišení: 8 bitů, až 16 bitů v režimu Hi-Res
• Spouštění: hrana, sklon, šířka pulzu, okno, neúplný impuls, interval, výpadek, vzor, video, kvalifikované, nth hrana, setup/hold, zpoždění, sériové
• Sériové spouštění/dekódování: standardně I²C, SPI, UART, CAN, LIN; volitelně CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester (pouze dekódování)
• Měření: 50+ parametrů, statistiky, histogramy, trendy
• Matematika: 4 stopy, 8 Mpts FFT, +, −, ×, ÷, integrace, derivace, odmocnina atd., editor vzorců
• Analýza: vyhledávání, navigace, historie, maska, voltmetr, čítač, histogram, Bodeho diagram, výkonová a jitterová analýza
• Digitální kanály (příplatkové rozšíření): 16 kanálů, až 1 GSa/s, paměť až 50 Mpts
• Generátor (příplatkové rozšíření): 1kanálový USB AWG, až 25 MHz, 125 MSa/s, 16 kpts paměti
• I/O: USB 3.0 Host ×2, USB 2.0 Host ×2, USB 2.0 Device, LAN, microSD, HDMI, TRIG OUT, PASS/FAIL
• Sondy (standard): SP3050A, 500 MHz, 1 ks na kanál
• Displej: 12,1" TFT-LCD, dotykový, 1280 × 800
