osciloskop SIGLENT SDS5104X HD
SIGLENT SDS5104X HD je digitální 4kanálový osciloskop s šířkou pásma 1 GHz, s 12bitovým rozlišením, velmi nízkým šumem a přesným měřením pro vícekanálové aplikace. Vzorkování až 5 GSa/s, maximální délka záznamu 2,5 Gpts/ch (quarter channel mode), resp. 500 Mpts/ch (full channel mode) . Technologie Siglent SPO umožňuje rychlost snímání 650 000 wfm/s s 256úrovňovým odstupňováním intenzity. Digitální spouštění se vyznačuje vysokou citlivostí, nízkým jitterem a podporuje inteligentní spouštění, sériové spouštění i dekódování. Nástroje, jako je záznam historie průběhu, funkce Search a Navigate, Mask Test, Bode Plot, Power Analysis, umožňují zachytit, uložit a analyzovat rozšířené záznamy průběhu. Jejich součástí je také působivá řada měřicích a matematických funkcí. Osciloskop má 12,1'' kapacitní dotykovou obrazovku a podporuje vícedotyková gesta, má uživatelsky přívětivý design.
Hlavní vlastnosti:
- 4 kanály
- Šířka pásma 1 GHz
- Vzorkování až 5 GSa/s
- 12bitový AD převodník
- Nízká úroveň šumu: 140 μVRMS
- Technologie SPO
- Rychlost snímání průběhů až 160 000 wfm/s v normálním režimu, 650 000 wfm/s v sekvenčním režimu
- Podpora 256úrovňového odstupňování intenzity a režimů zobrazení teploty barev
- Délka průběhů až 2,5 Gpts/ch
- Inteligentní trigger: Hrana, Sklon, Puls, Okno, Runt, Interval, Výpadek, Vzor, Kvalifikovaná, N-tá hrana, Nastavení/podržení, Zpoždění a Video (s podporou HDTV). Zone Trigger zjednodušuje pokročilé spouštění
- Spouštění a dekodér sériové sběrnice, podporuje protokoly včetně I2C, SPI, UART, CAN, LIN, za příplatek i CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester a ARINC429
- Režim segmentovaného snímání (Sequence), rozdělující maximální délku záznamu do několika segmentů (až 170 000) podle podmínek spouštění nastavených uživatelem, s velmi malou mrtvou dobou mezi segmenty pro zachycení kvalifikované události.
- Automatické měření více než 60 parametrů, podpora statistik s histogramem, sledováním, trendem, měřením gatingu a měřením na Math, History a Memory traces
- 8 Math traces (8 Mpts FFT, filtr, sčítání, odčítání, násobení, dělení, integrace, diferenciál, odmocnina atd. ), podporuje editor vzorců

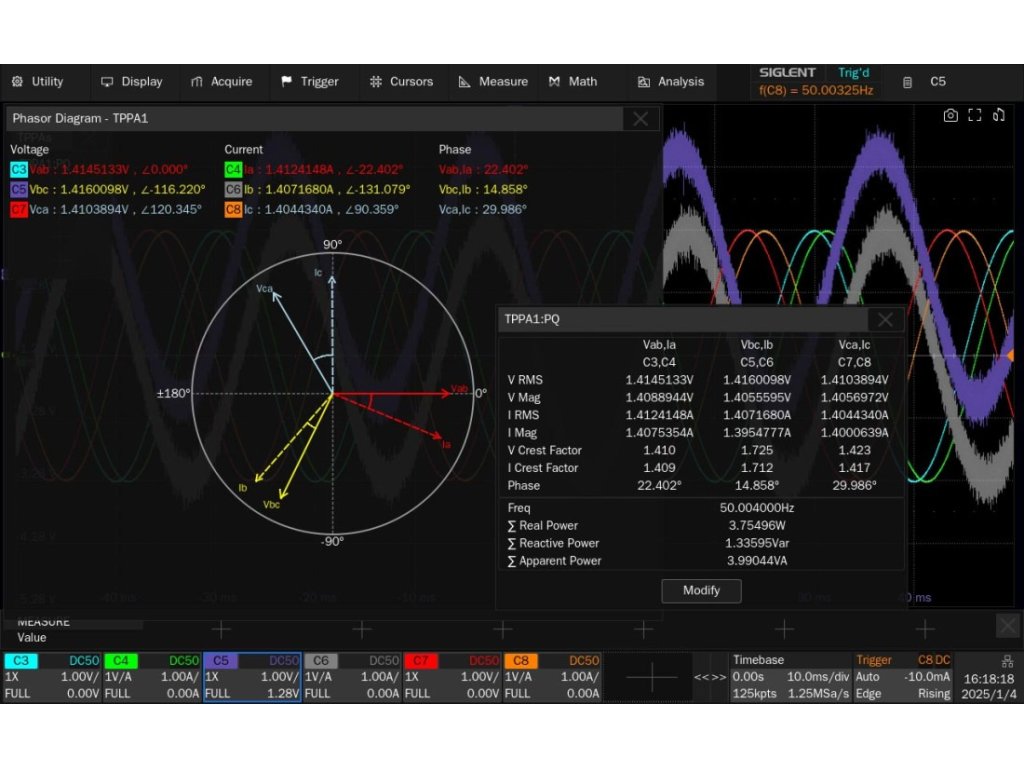

- Bohaté funkce pro analýzu dat, jako je vyhledávání, navigace, digitální voltmetr, čítač, histogram tvaru vlny, Bodeho graf, analýza výkonu a test dvojitých pulzů
- 16 digitálních kanálů
- Podporován externí generátor 50 MHz
- Velký 12,1" TFT-LCD displej s rozlišením 1280 × 800 px; kapacitní dotyková obrazovka podporuje vícedotyková gesta

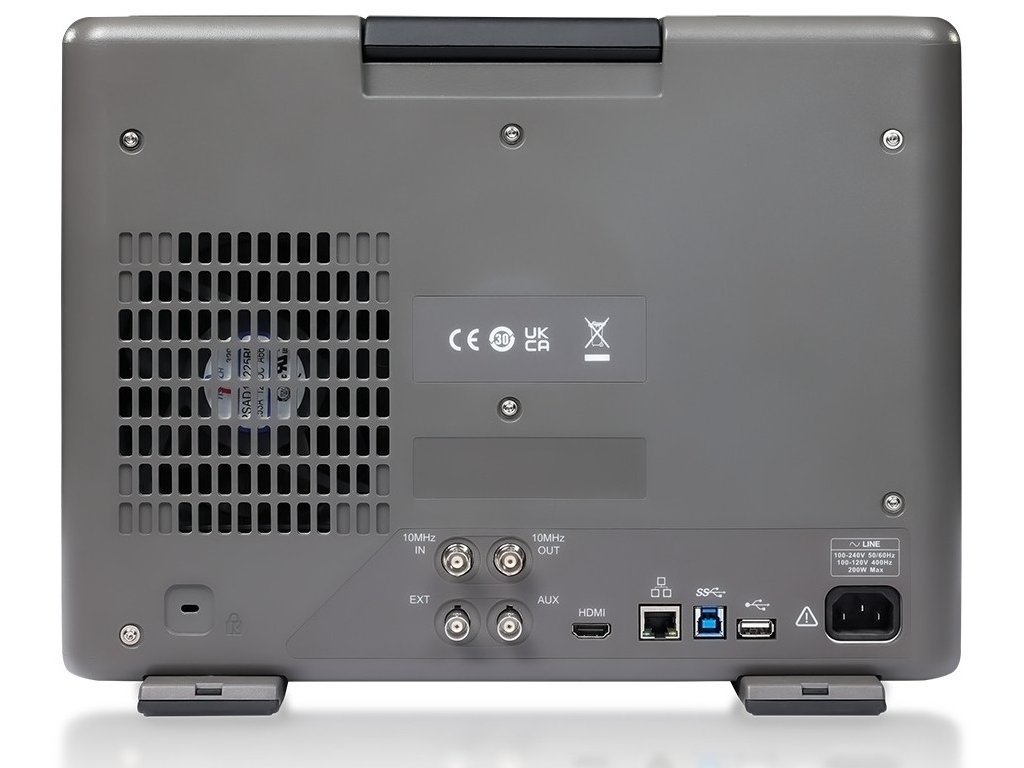

- Rozhraní: 2 × USB Host 3.0, USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN, HDMI, External Triger In, Aux Out (Pass/Fail, Trigger Out), 10 MHz In, 10 MHz Out
- Vestavěný webový server podporuje vzdálené ovládání přes port LAN pomocí webového prohlížeče.
- Podpora příkazů vzdáleného ovládání SCPI. Podpora externí myši a klávesnice
Doplňkové parametry
| Kategorie: | S logickou analýzou |
|---|---|
| Hmotnost: | 5.5 kg |
| USB: | ano |
| Ethernet: | ano |
| Počet kanálů: | 4 + ext |
| Hloubka paměti [Mpts]: | 2500 |
| Vzorkování [GSa/s]: | 5 |
| Šířka pásma (MHz): | 1000 |
