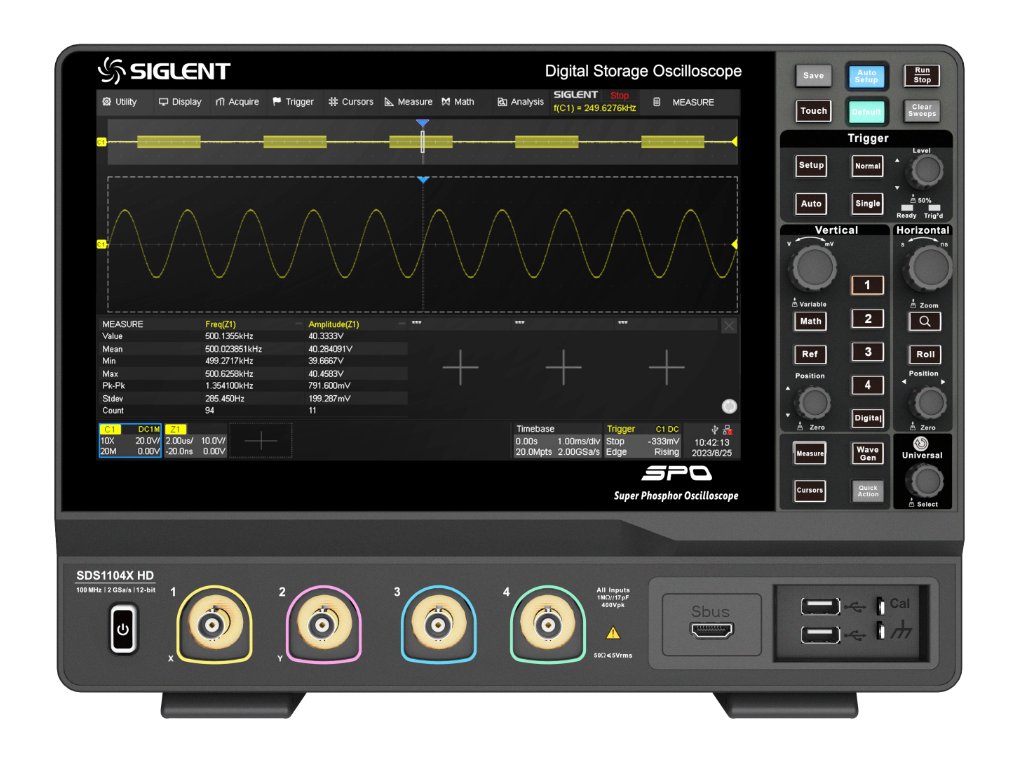

osciloskop Siglent SDS1104X HD
4 kanálový osciloskop s šířkou pásma 100 MHz
Digitální paměťové osciloskopy SIGLENT řady SDS1000X HD s vysokým rozlišením jsou založeny na 12bitových analogově-digitálních převodnících s rychlostí 2 GSa/s. Maximální délka záznamu 100 Mpts+ 16 digitálních kanálů s možností analýzy smíšeného signálu.
osciloskop Siglent SDS1104X HD
Měřicí technika
-
- 12bitové vysoké rozlišení
- 12bitové analogově-digitální převodníky se vzorkovací frekvencí až 2 GSa/s
- Technologie SPO
- Rychlost zachycení křivky až 120 000 wfm/s (normální režim) a 500 000 wfm/s (sekvenční režim)
- Podporuje 256-úrovňové stupňování intenzity a režimy zobrazení teploty barev
- Délka záznamu až 100 Mpts
- Digitální spoušťový systém
- Inteligentní spouštění: Hrana, Sklon, Šířka pulzu, Okno, Runt, Interval, Výpadek, Vzor, Video (podpora HDTV), Kvalifikovaný, N-tá hrana, Zpoždění, Doba nastavení/Podržení.
- Spouštění a dekodér sériové sběrnice, podporuje protokoly I2C, SPI, UART, CAN, LIN, CAN FD (pouze dekódování), FlexRay (pouze dekódování)
- Režim segmentovaného získávání (sekvence), rozdělující maximální délku záznamu do více segmentů (až 80 000), podle podmínek spouštění nastavených uživatelem, s velmi krátkým mrtvým časem mezi segmenty pro zachycení kvalifikující události
- Funkce záznamu průběhu historie (History), maximální délka zaznamenaného průběhu je 80 000 snímků
- Automatická měření na více než 50 parametrech, podporuje statistiky s histogramem, trasou, trendem, hradlovým měřením a měřeními v matematice, historii a ref.
- 4 matematické stopy (2 Mpts FFT, sčítání, odčítání, násobení, dělení, integrace, diferenciál, odmocnina atd.), podporuje editor vzorců
- Bohaté funkce analýzy dat, jako je vyhledávání, navigace, počítadlo, Bode graf a analýza výkonu
- Vysokorychlostní hardwarová funkce Mask Test s nástrojem Mask Editor pro vytváření uživatelsky definovaných masek
- 16 digitálních kanálů (volitelné)
- Generátor křivek 25 MHz (volitelně)
- Velký 10,1” TFT-LCD displej s rozlišením 1024 * 600; Kapacitní dotyková obrazovka podporuje vícedotyková gesta
- Mezi rozhraní patří: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
- Vestavěný webový server podporuje vzdálené ovládání přes LAN port pomocí webového prohlížeče. Podporuje příkazy dálkového ovládání SCPI. Podporuje externí myš a klávesnici.

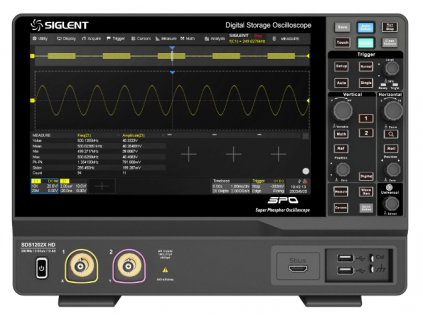

Model Šířka pásma Kanály Vzorkovací frekvence Rychlost zachycení Hloubka paměti SDS1102X HD 100 MHz 2 + EXT 2 GSA/s 500 000 wfm/s 100 Mpt/kanál SDS1104X HD 100 MHz 4 + EXT 2 GSA/s 500 000 wfm/s 100 Mpt/kanál SDS1202X HD 200 MHz 2 + EXT 2 GSA/s 500 000 wfm/s 100 Mpt/kanál SDS1204X HD 200 MHz 4 + EXT 2 GSA/s 500 000 wfm/s 100 Mpt/kanál
Doplňkové parametry
| Kategorie: | S logickou analýzou |
|---|---|
| Hmotnost: | 5.44 kg |
| USB: | ano |
| Ethernet: | ano |
| Počet kanálů: | 4 + 16 dig. + ext |
| Hloubka paměti [Mpts]: | 100 |
| Vzorkování [GSa/s]: | 2 |
| Šířka pásma (MHz): | 100 |
