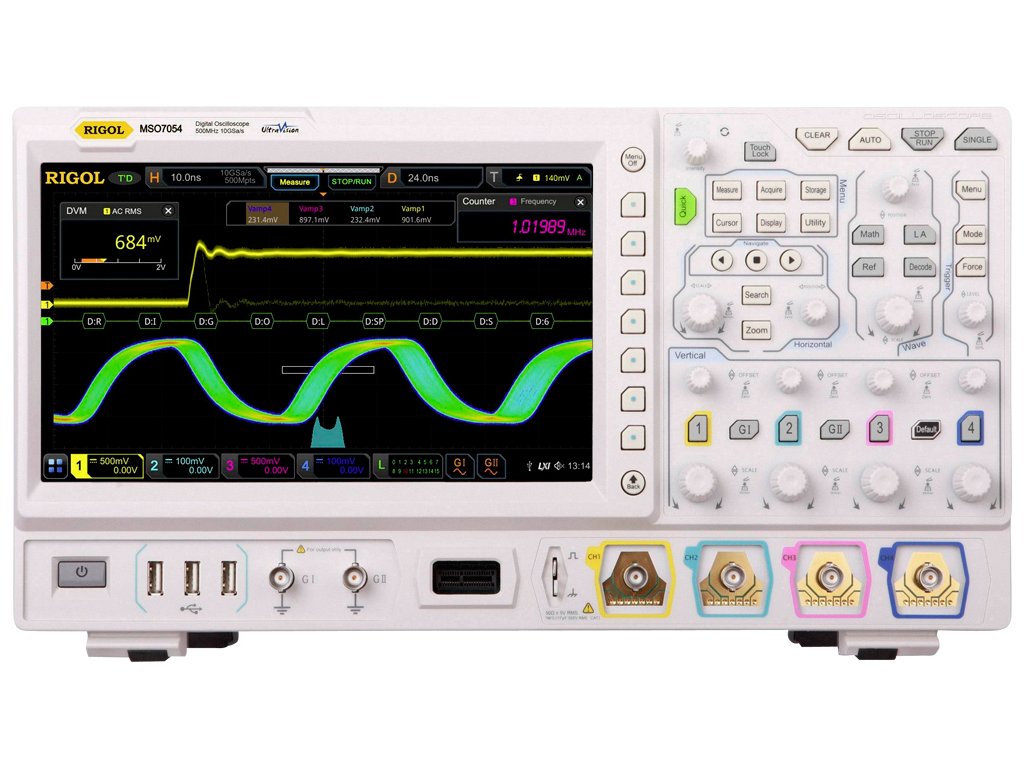

osciloskop RIGOL MSO7014
4-kanálový MSO osciloskop s šířkou pásma 100 MHz
osciloskop RIGOL MSO7014
Měřicí technika
RIGOL MSO7014 je 4-kanálový MSO (Mixed Signal Osciloscope), s šířkou pásma 100 MHz.
Další funkce a parametry:
- 7 přístrojů v jednom - osciloskop, logický analyzátor, dekodér sběrnic, spektrální analyzátor, generátor signálů, digitální voltmetr, čítač s totalizérem
- Možnost dokoupit upgrade až na nejvyšší model
- Rychlost vzorkování až 10GSa/s (1 kanál), 5GSa/s (2 kanály), 2,5GSa/s/kanál
- 16 digitálních kanálů - vzorkování 1,25 GSa/s (všechny kanály)
- Citlivost 1 mV ~ 10 V/dílek; čas. základna 5 ns/dílek~1 ks/dílek
- Dekódování sběrnic Parallel (std.), opt. RS232, UART, I2C, SPI, LIN, CAN, FlexRay, I2S a MIL-STD-1553
- Rychlé zaznamenávání průběhů - přes 600 000 wfm/s
- Hloubka paměti 100 Mpts (250 Mpts nebo 500 Mpts opt.)
- Plnohodnotné ovládání přes PC software a přes web
- Rozhraní USB host, USB device, LAN, GPIB (opt.)
- Kapacitní dotykový 10,1" (25,65 cm) LCD displej s rozlišením 1024×600 px
- 2-kanálový 25MHz programovatelný generátor průběhů se vzorkováním 200 MSa/s (opt.)
- Analýza výkonu (opt.)
Doplňkové parametry
| Kategorie: | S logickou analýzou |
|---|---|
| Hmotnost: | 3.9 kg |
| USB: | ano |
| GPIB: | opt. |
| Ethernet: | ano |
| hide_price: | 0 |
| neverhide: | 0 |
| only_for_company: | 0 |
| Počet kanálů: | 4 + 16 dig. |
| sell_end: | 0 |
| Hloubka paměti [Mpts]: | 100 |
| Vzorkování [GSa/s]: | 10 |
| Šířka pásma (MHz): | 100 |
