osciloskop RIGOL MHO98

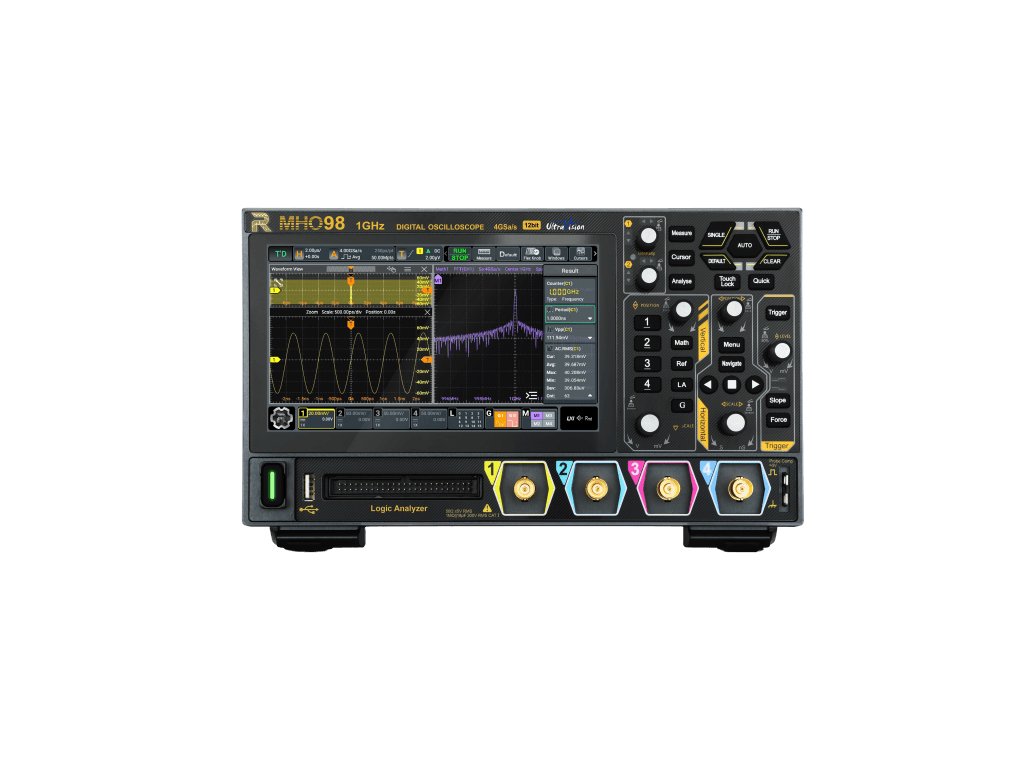

RIGOL MHO98 Special Edition je ultimátní osciloskop pro náročné vývojáře, nadšence i profesionály – 1GHz šířka pásma, 500Mpts paměť, 4 analogové kanály, 16 digitálních vstupů a integrovaný dvoukanálový generátor až do 100 MHz. Vše je odemčeno už z výroby – žádné příplatkové licence.
Výkonnost a přesnost
RIGOL MHO98 Special Edition představuje vrchol současné „ultra-portable“ řady a přináší nekompromisní výbavu již v základním provedení. Nabízí 1 GHz analogovou šířku pásma (50 Ω), 4GSa/s vzorkovací frekvenci, 500 Mpts paměti, a a 12bitové vysoké rozlišení, které zajišťuje velmi detailní zobrazení i jemných signálových detailů.
Funkce a dekódování
Součástí přístroje je také 16kanálový logický analyzátor, dvoukanálový generátor funkcí/ARB (100 MHz) s podporou Bode plotu a kompletní sada dekódování průmyslových sběrnic včetně CAN-FD, FlexRay, I2S nebo MIL-STD-1553B.
Rychlost záznamu a displej

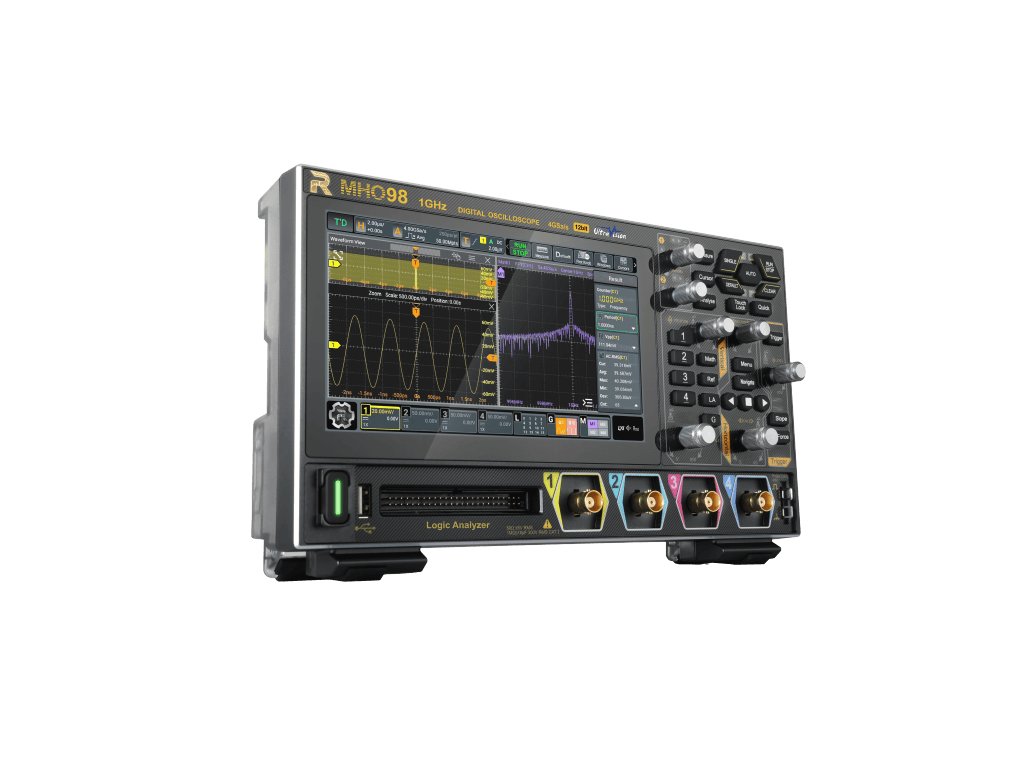

Osciloskop dosahuje 1 000 000 wfms/s v režimu rychlého záznamu, podporuje pokročilé hledání událostí, histogram, maskové testy, 256úrovňový digitální fosfor a záznam až 500 000 segmentů. Velký 7" multi-touch displej, HDMI výstup a moderní kompaktní konstrukce dělají z MHO98 špičkový nástroj pro R&D, embedded vývoj, vysokorychlostní elektroniku i vědecké aplikace.
| Model | Analogové pásmo | Počet kanálů | Vzorkovací frekvence (max) | Paměť / hloubka záznamu | Digitální kanály (MSO) | Vestavěný generátor (AFG) | Dekódování protokolů | Maximální rychlost záznamu (wfms/s) | Doporučené použití |
| RIGOL MHO98 | 1 GHz | 4 | 4 GSa/s | 500 Mpts | 16 | Ano, 2 kanály, až 100 MHz | RS232, I2C, SPI, CAN, LIN + volitelné CAN-FD, FlexRay, I2S, MIL-STD-1553B | 1 000 000 | High-end vývoj, rychlá elektronika, vědecké aplikace |
| RIGOL MHO984 | 800 MHz | 4 | 4 GSa/s | až 500 Mpts | 16 (volitelně) | Volitelně, 2 kanály, až 100 MHz | RS232, I2C, SPI, CAN, LIN + volitelné CAN-FD, FlexRay, I2S, MIL-STD-1553B | 1 000 000 | Embedded systémy, rychlé digitální obvody |
| RIGOL MHO954 | 500 MHz | 4 | 4 GSa/s | až 500 Mpts | 16 (volitelně) | Volitelně, 2 kanály, až 50 MHz | RS232, I2C, SPI, CAN, LIN | 1 000 000 | Napájecí zdroje, analogová elektronika |
| RIGOL MHO934 | 350 MHz | 4 | 4 GSa/s | až 500 Mpts | 16 (volitelně) | Volitelně | RS232, I2C, SPI, CAN, LIN | 1 000 000 | Školy, laboratoře, základní R&D |
Doplňkové parametry
| Kategorie: | S logickou analýzou |
|---|---|
| Hmotnost: | 1.6 kg |
| Šířka pásma (MHz): | 1000 |
| Hloubka paměti (Mpts): | 500 |
| Max. rychlost záznamu (wfms/s): | 1000000 |
| Max. vzorkovací frekvence (GSa/s): | 4 |
| Počet analogových kanálů: | 4 |
| Počet digitálních kanálů: | 16 |
