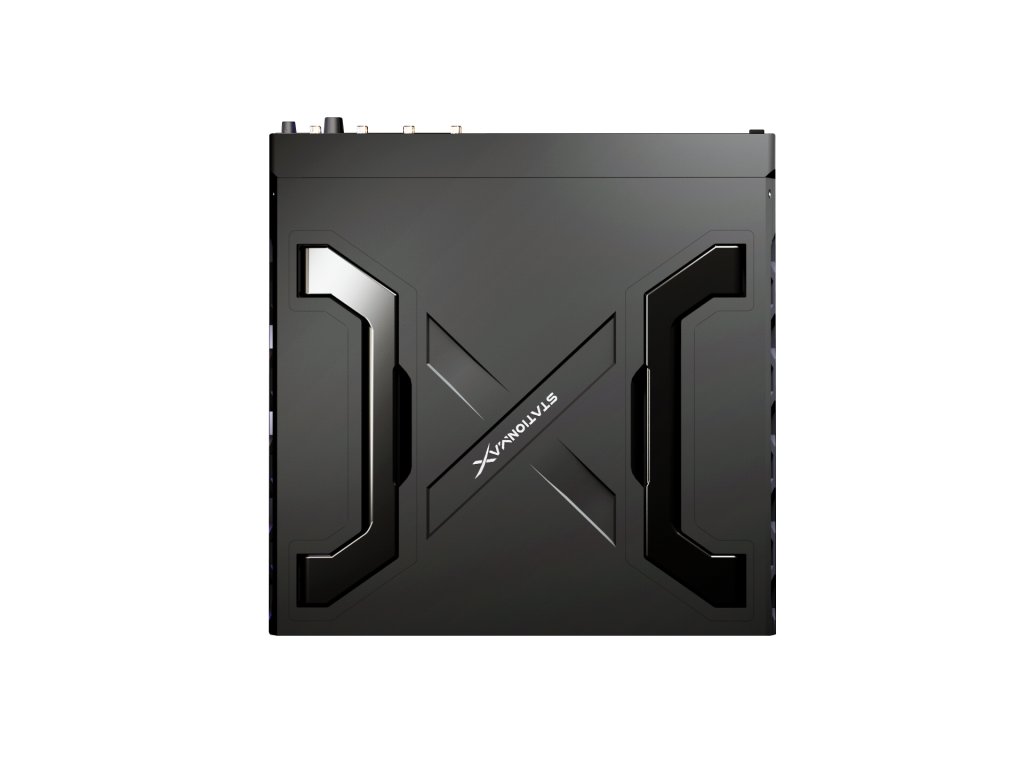

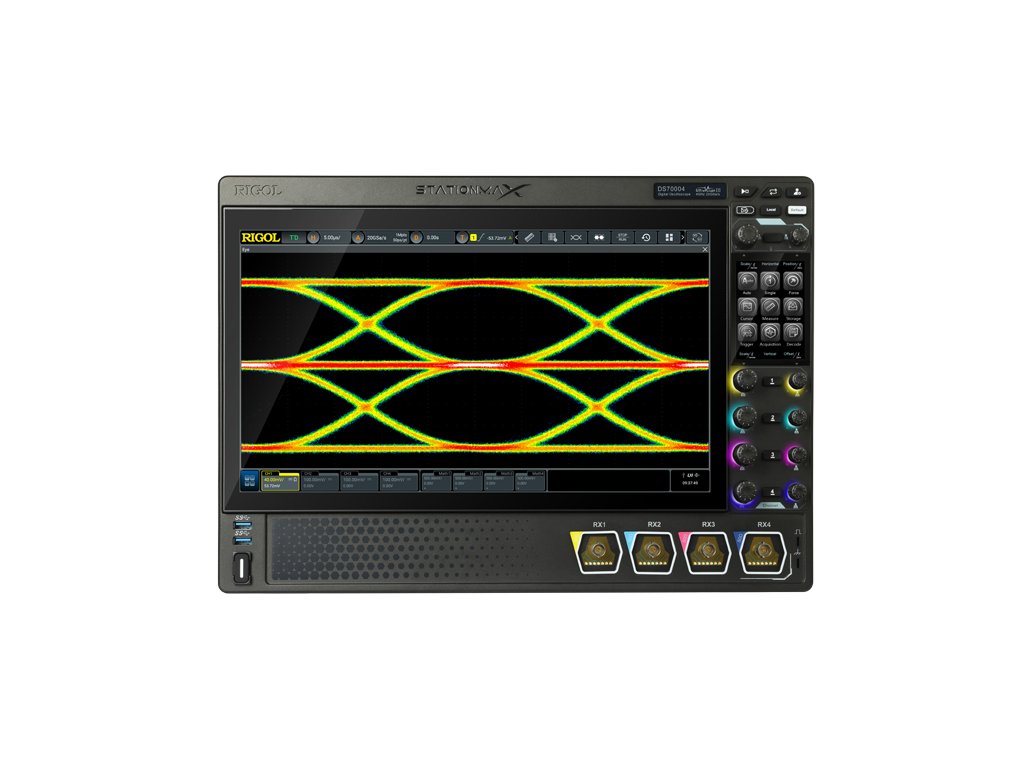

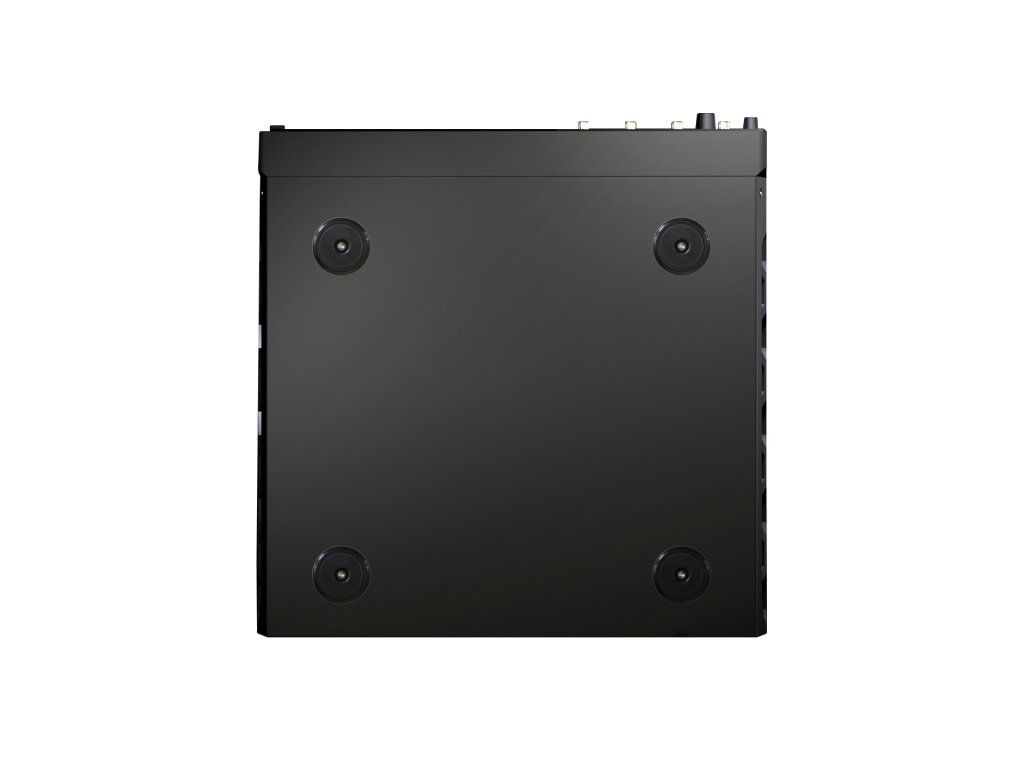

osciloskop RIGOL DS70504
Při nákupu přístroje DS70504 nebo DS70304 obdržíte zvýhodnění ve formě 50% slevy na rozšíření DS70000-AEROA, AUDIOA, AUTOA, EMBDA, ENETC, JITTA, RL-20, RTSA a DS70000-USBC
Šířka pásma 5 GHz, vzorkovací frekvence v reálném čase až 20 GSa/s, 4 analogové kanály, 1 kanál EXT, hloubka paměti až 2 Gpts, rychlost snímání křivek 1 000 000 wfms/s, vertikální rozlišení 8-16 bitů (volitelné), 15,6palcová (1920×1080) kapacitní vícedotyková otočná obrazovka / ovládání gesty, 3,5palcová (480×320) dotyková obrazovka s uživatelsky definovanou klávesnicí.
5 přístrojů v jednom - digitálního osciloskop, spektrálního analyzátor, digitálního voltmetr, vysoce přesný čítač, totalizátor frekvence a analyzátor protokolu (opt.).
Osciloskop
- Šířka pásma: 5 GHz
- Vzorkovací frekvence v reálném čase: až 20 GSa/s
- 4 analogové kanály a 1 EXT kanál
- Hloubka paměti: až 2 Gpts
- Maximální rychlost snímání průběhů: 1 000 000 wfms/s
Digitální voltmetr
- 3místné měření napětí DC/ACRMS, AC+DCRMS
- Zvukový alarm při dosažení nebo překročení mezních hodnot
- Vysoce přesný čítač frekvence a totalizátor
Čítač frekvence
- 3 až 8místný (volitelný)
- Vysoce přesný
- Podporuje statistiku maximálních a minimálních hodnot frekvence
48bitový totalizátor
- Standardní konfigurace rozšířené FFT, provoz v reálném čase pro max. 16 Mpts dat tvaru vlny
- Max. frekvenční rozsah: analogová šířka pásma osciloskopu
- Současně lze zobrazit až 4 skupiny
- Podpora nezávislého zobrazení barevné perzistence FFT
- K dispozici až 15 špiček pro funkci vyhledávání špiček
- Možnost exportu záznamu
Analyzátor protokolů (opt.)
- Podporuje sériové sběrnice RS232/UART, I2C, SPI, CAN, LIN, I2S, FlexRay a MIL-STD-1553.
- Podporuje spouštění a dekódování analogových kanálů
- Pracuje s nahráváním průběhů a testováním masek pass/fail
Pokud máte zájem o příplatkový Analyzátor protokolů, kontaktujte nás před objednáním na e-mailové adrese merici@micronix.cz
Doplňkové parametry
| Kategorie: | S logickou analýzou |
|---|---|
| Hmotnost: | 22.5 kg |
| Šířka pásma: | 5 000 MHz |
| Počet kanálů: | 4 + ext |
| Hloubka paměti: | 500 Mpts (standardně), 2 Gpts s příplatkovým rozšířením |
| Max. rychlost zachycení průběhu: | 1 000 000 wfm/s |
| Vzorkovací frekvence: | 20 GSa/s pro jeden kanál, 10 GSa/s pro dva kanály, 5 GSa/s pro čtyři kanály |
| Šířka pásma (MHz): | 5000 |
