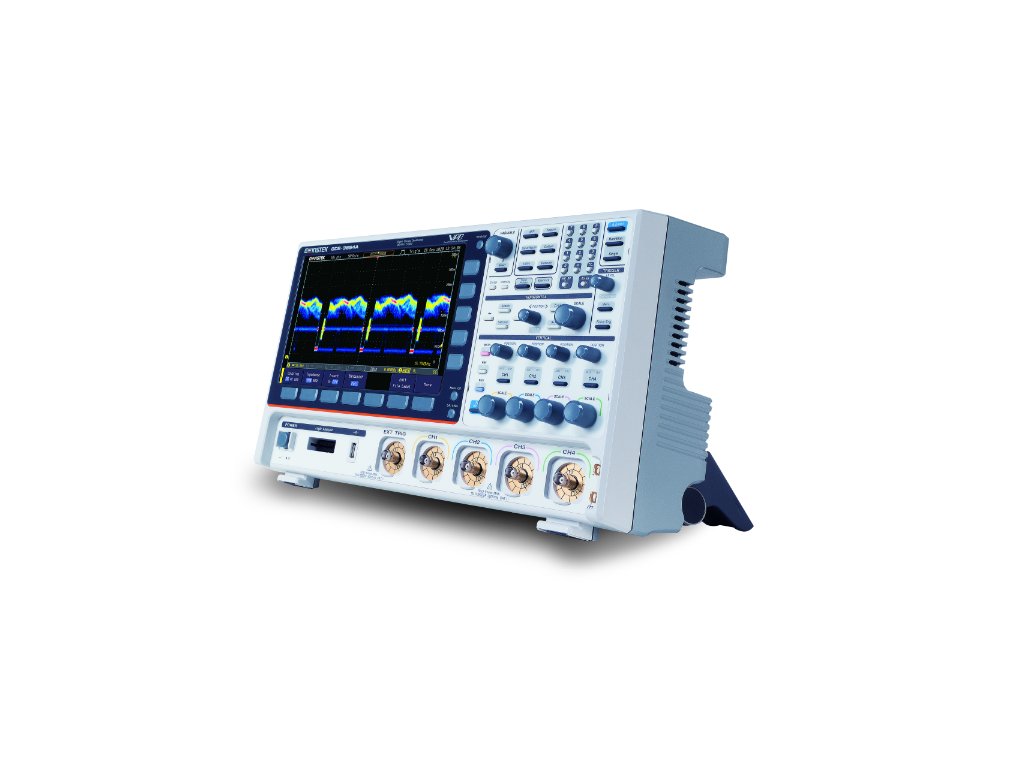

osciloskop GW Instek GDS-3654A
Vysoce výkonný osciloskop, který je vybaven standardním dvoukanálovým 25MHz generátorem libovolného tvaru vlny a dvoukanálovým spektrálním analyzátor (DC~2.5GHz) se spektrogramem. Uživatelé si mohou vybrat funkci libovolného tvaru vlny pro uložení signálu měřeného analogovým kanálem nebo jej přímo vysílat ze signálového generátoru. Tato funkce umožňuje uživatelům pohodlně generovat různé typy měřených signálů pro simulaci diverzifikovaných výstupů signálu. Je také vybaven funkcí analýzy frekvenční odezvy (Bode Plot), kterou lze použít pro ověření a analýzu vlastností obvodů a součástek, včetně návrhů obvodu RLC, návrhu filtru, návrhu zesilovače, ověření a analýzy.
Přístroj má integrovaný:
- Dvoukanálový spektrální analyzátor (DC~2.5GHz) se spektrogramem
- Dvoukanálový 25MHz generátor libovolného tvaru vlny
Funkce:
- Spouštění a dekódování sériové sběrnice I2C/UART/CAN/LIN
- 38 funkcí automatického měření
- 16 digitálnních kanálů s logickým analyzátorem (MSO)
Doplňkové parametry
| Kategorie: | S logickou analýzou |
|---|---|
| Hmotnost: | 4.6 kg |
| Šířka pásma: | 650 MHz |
| Displej: | 10,2" (800x480) TFT LCD |
| Počet kanálů: | 4 + 16 dig. + ext |
| Hloubka paměti: | 200 Mpts na kanál |
| Max. rychlost zachycení průběhu: | 200 000 wfm/s |
| Vzorkovací frekvence: | 5 GSa/s pro jeden kanál |
| Vzorkovací frekvence v reálném čase: | 5 GSa/s pro polovinu kanálů, 2,5 GSa/s pro všechny kanály |
| Šířka pásma (MHz): | 650 |
