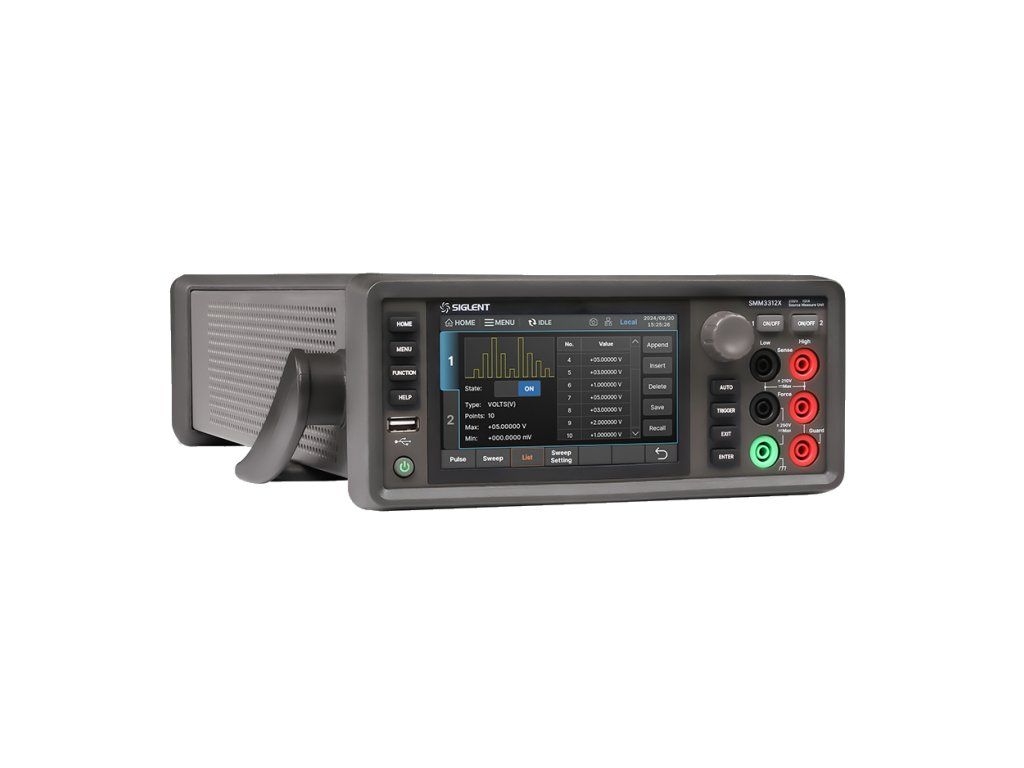

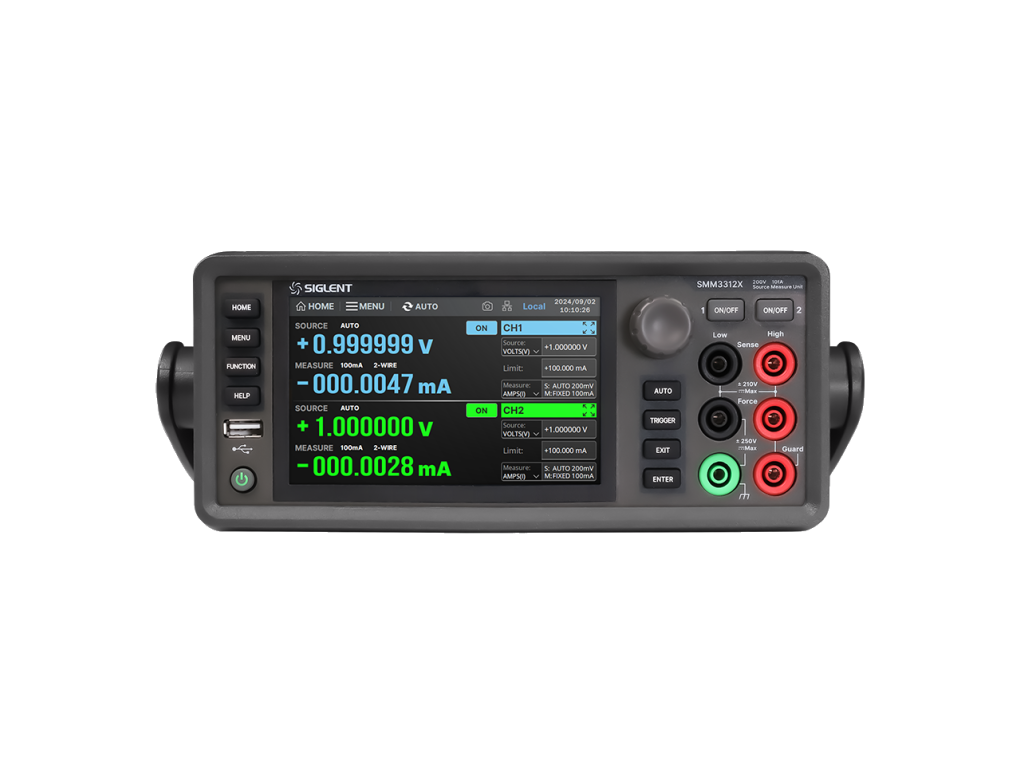

Napájecí a měřicí zdroj SMU SIGLENT SMM3312X

Siglent SMM3312X – dvoukanálový SMU pro přesné měření a pokročilé testování

Siglent SMM3312X je výkonný dvoukanálový SMU přístroj, který kombinuje přesný zdroj a měření v jednom kompaktním zařízení. Díky dvěma plně nezávislým kanálům umožňuje paralelní testování, diferenciální měření i komplexní charakterizaci součástek.

Rozlišení až 10 fA a 100 nV zajišťuje zachycení i těch nejmenších změn, zatímco výkon až ±210 V a pulzní proud do ±10,5 A na kanál umožňuje testování jak citlivých, tak výkonových prvků. Přístroj je ideální pro R&D, výrobu i automatizované testovací systémy.

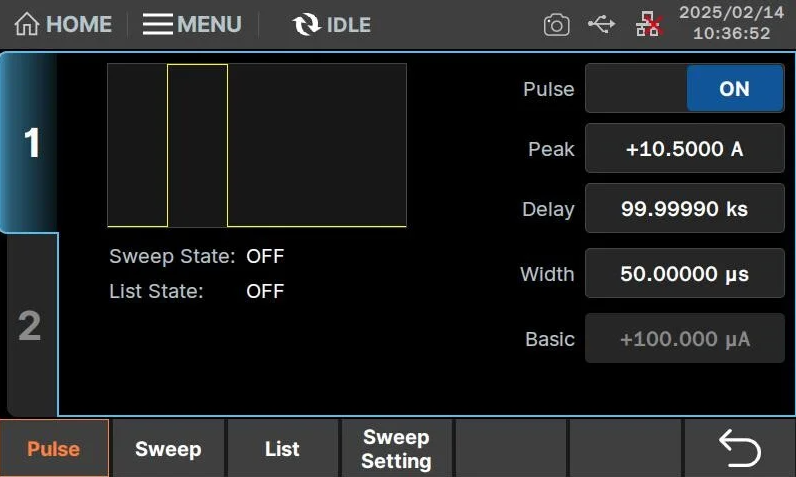

Přesná simulace pulzů

V pulzním režimu zvládne každý kanál generovat proud až ±10,5 A s minimální šířkou pulzu 50 µs. To umožňuje realisticky simulovat přechodové jevy a chování výkonových polovodičů, například při testování GaN nebo SiC součástek.

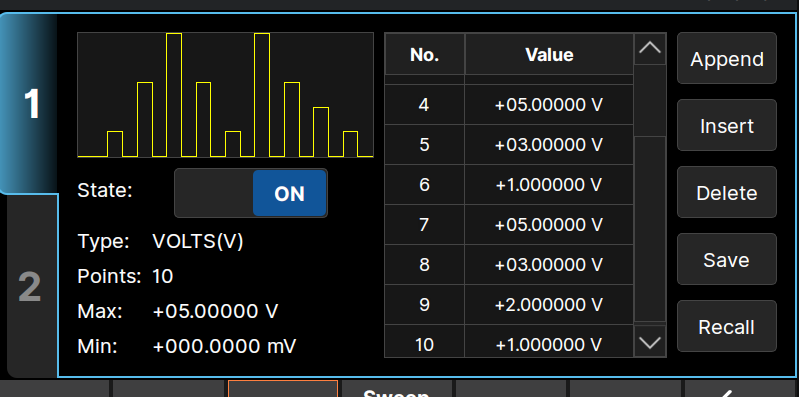

Flexibilní tvorba měřicích sekvencí

Režim List umožňuje vytvářet vlastní testovací sekvence s minimálním intervalem 10 µs. Každý kanál lze nastavit nezávisle, takže snadno vytvoříš komplexní měřicí scénáře včetně vícekrokových testů a dlouhodobého zatěžování.

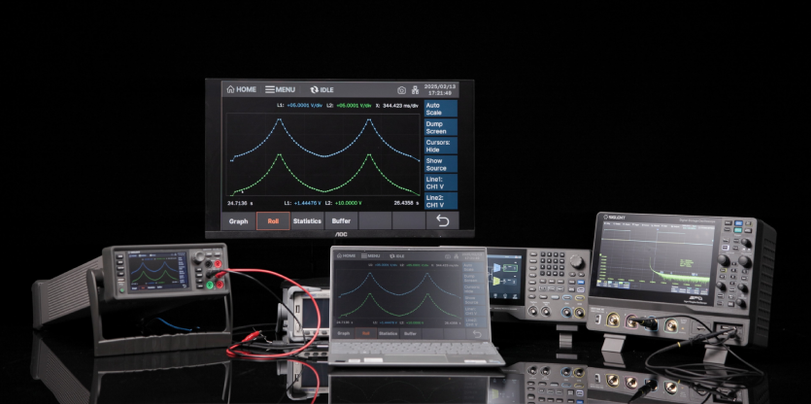

Efektivní programovatelné ovládání

Přístroj je připravený na automatizaci – podporuje SCPI ovládání přes USB i LAN, má vestavěné webové rozhraní a umožňuje snadnou integraci do testovacích systémů. Díky tomu je ideální pro moderní laboratoře i výrobní linky.

Technické parametry

• Počet kanálů: 2
• Kvadranty: 4
• Max. napětí: ±210 V
• Max. DC proud: ±3,03 A (na kanál)
• Max. pulzní proud: ±10,5 A (na kanál)
• Rozlišení proudu: 10 fA
• Rozlišení napětí: 100 nV
• Max. vzorkovací rychlost: 100 kS/s
• Min. interval triggeru: 10 µs
• Min. šířka pulzu: 50 µs

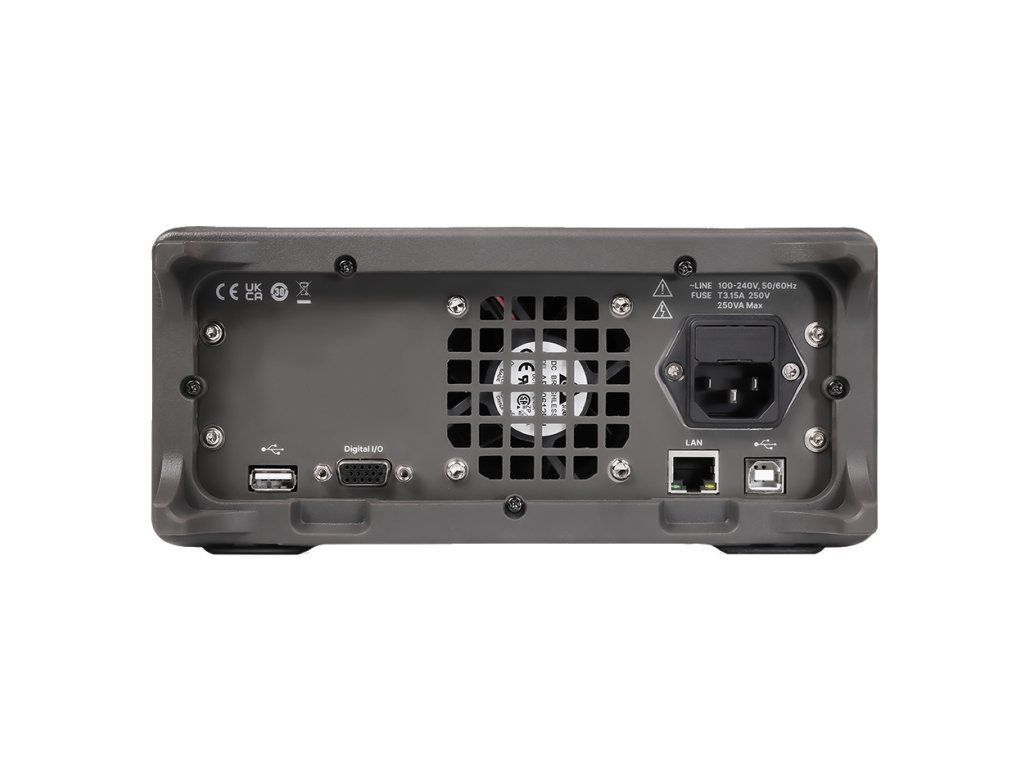

• Rozhraní: USB, LAN
• Vzdálené ovládání: SCPI (LXI)

Balení obsahuje

• USB kabel
• Stručný návod k použití
• Kalibrační certifikát
• Napájecí kabel
• Měřicí kabel (1×)

Srovnání modelů

Upozornění! Obrázky přístroje jsou pouze ilustrativní, skutečná podoba přístroje se může lišit.
