logická sonda RIGOL PLA3204

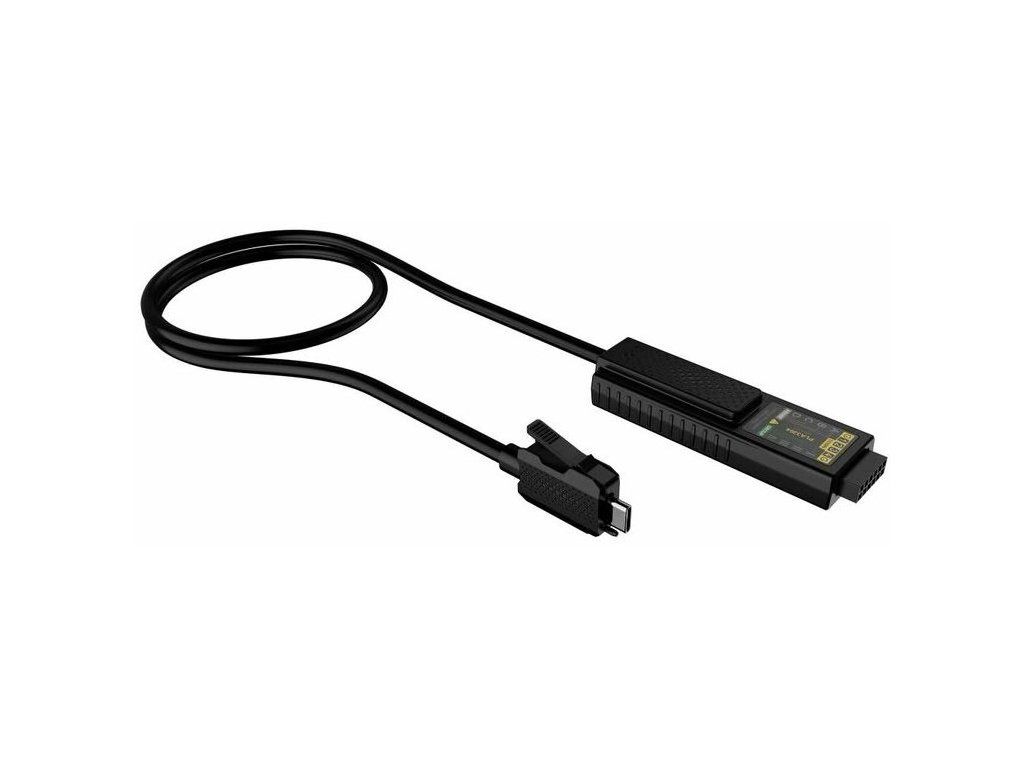

RIGOL PLA3204 je logická sonda umožňující přímé připojení digitálních signálů z testovaného zařízení (DUT) k digitálním osciloskopům řady RIGOL MHO5000 a DHO5000 prostřednictvím konektoru USB typu C. Sonda transformuje osciloskop na logický analyzátor se čtyřmi datovými kanály a osmi zemnícími kanály. Dodávané měřicí kabely umožňují flexibilní připojení k testovanému signálu a referenčním bodům.
Vysoká vstupní impedance a nízká kapacita sondy umožňují přesné vzorkování digitálních signálů bez významného ovlivnění zkoušeného zařízení. Minimální detekovatelná šířka impulsu 5 ns umožňuje analýzu rychlých signálů. Sonda umožňuje nastavitelné prahové hodnoty spínání v rozsahu ±15 V, což zajišťuje kompatibilitu s různými logickými standardy.
Sada obsahuje čtyři signální vodiče a dva zemnící vodiče a také sadu testovacích svorek pro snadné připojení k různým konektorům na desce plošných spojů. Integrované LED diody na sondě indikují aktivitu kanálu a zjednodušují nastavení.
Sonda je určena pro laboratorní a servisní aplikace, které podporují návrh, testování a diagnostiku digitálních systémů.
Funkce
- Počet vstupních kanálů: 4
- Rozsah spínacího prahu: ±15 V
- Přesnost prahu: ±(100 mV + 3 % prahu)
- Maximální vstupní napětí: ±40 V (špička)
- Vstupní dynamický rozsah: ±10 V + nastavená prahová hodnota
- Minimální amplituda signálu: 500 mVP-P
- Minimální detekovaná šířka impulsu: 5 ns
- Vstupní impedance: 100 kΩ ±1 %
- Vstupní kapacita: cca 11 pF
- Délka kabelu sondy: cca 120 cm
- Délka testovacího kabelu: cca 25 cm
- Rozsah provozních teplot: 0 °C až 50 °C
- Rozsah skladovacích teplot: -20 °C až 60 °C
- Relativní vlhkost: až 80 % (provoz), až 90 % (skladování)

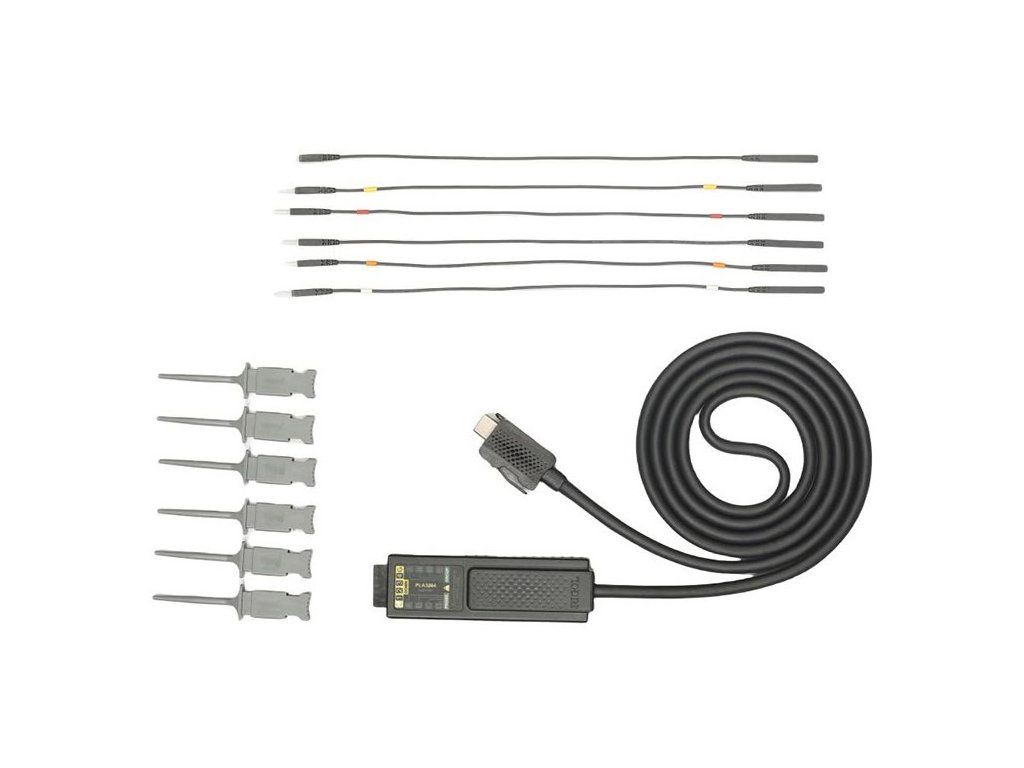

Součást balení
- Logická sonda RIGOL PLA3204 - 1 ks
- Měřicí kabely - 6 ks
- Testovací klipy - 6 ks
Doplňkové parametry
| Kategorie: | Sondy |
|---|---|
| Hmotnost: | 0.1 kg |
